Montage

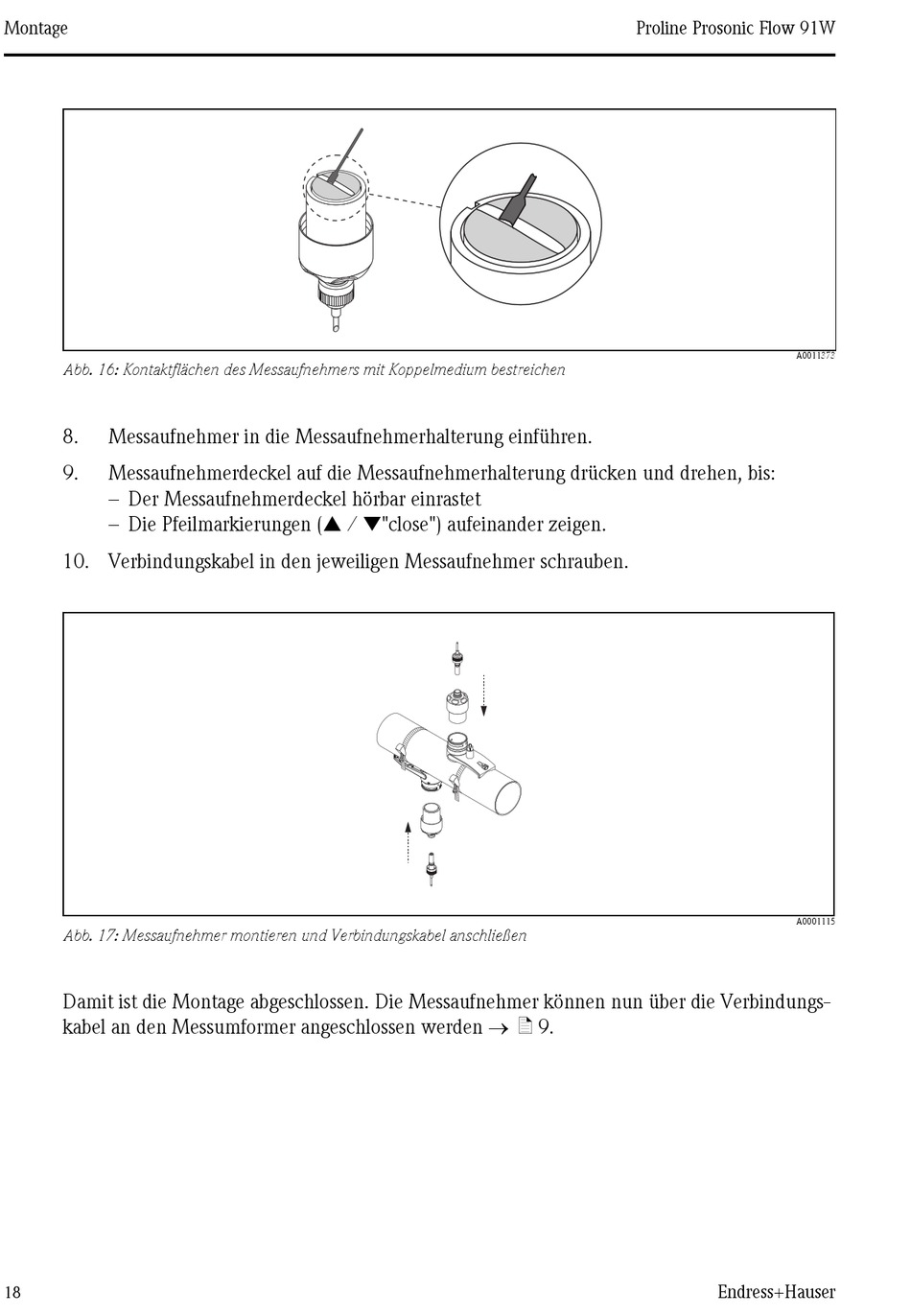

Abb. 16: Kontaktflächen des Messaufnehmers mit Koppelmedium bestreichen
8.
Messaufnehmer in die Messaufnehmerhalterung einführen.
9.
Messaufnehmerdeckel auf die Messaufnehmerhalterung drücken und drehen, bis:
– Der Messaufnehmerdeckel hörbar einrastet
– Die Pfeilmarkierungen (Å / Æ"close") aufeinander zeigen.
10. Verbindungskabel in den jeweiligen Messaufnehmer schrauben.
Abb. 17: Messaufnehmer montieren und Verbindungskabel anschließen
Damit ist die Montage abgeschlossen. Die Messaufnehmer können nun über die Verbindungs-
kabel an den Messumformer angeschlossen werden ä 9.
18
Proline Prosonic Flow 91W
A0011373
A0001115
Endress+Hauser
