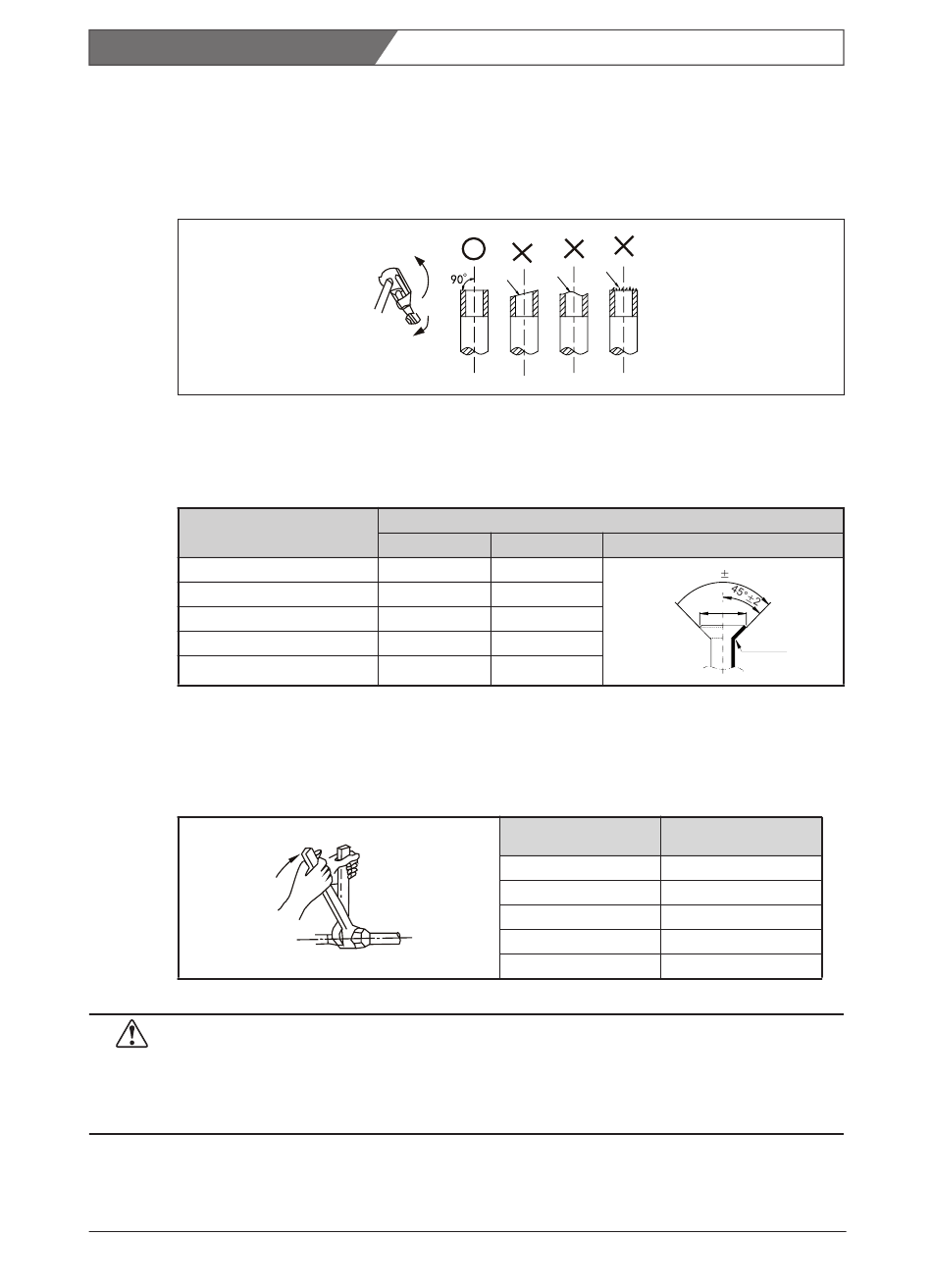

5.4
Rohrverbindungen
Bördelverschraubungen
(1) Längen Sie die Kupferrohre spanfrei und nur mit einem Rohrschneider ab, um eine glatte
Schneidkante zu erhalten.
Abbildung 5-4
(2) Schieben Sie die Bördelüberwurfmutter (und Klemmring) über das Rohrende, erstellen Sie
den Bördelkragen (siehe Tabelle 5-2) und schrauben Sie den Gewindestutzen an der Über-
wurfmutter von Hand vorläufig fest.
Tabelle 5-2
Rohrdurchmesser [mm]
Ø6,0
Ø10,0
Ø12,0
Ø15,0
Ø18,0
(3) Ziehen Sie die Überwurfmutter mit einem Schraubenschlüssel an. Achten Sie darauf, den
Stutzen mit einem zweiten Schraubenschlüssel gegenzuhalten (siehe Abbildung 5-5).
Verwenden Sie grundsätzlich zwei offene Ring- oder Maulschlüssel zum Anziehen oder Lösen
der Bördelverschraubungen. So stellen Sie sicher, dass sich die Überwurfmutter nicht ver-
formt.
Tabelle 5-3
Vorsicht!
Ziehen Sie die Bördelverschraubungen nur mit den angegebenen Anzugmomenten fest. Ist das Anzugmo-
ment zu groß, kann der Bördelkragen reißen. Ist das Anzugmoment zu gering, kann die Bördelverschrau-
bung undicht werden.
Siehe Tabelle 5-3 für die Anzugmomente.
Installationsanleitung 4-Wege-Deckenkassette SYSVRF MINI
Max.
8,7
12,4
15,8
19,0
23,3
Abbildung 5-5
Fig_058
Kältetechnischer Anschluss
Grat
Rau
Schräg
A [mm]
Min.
8,3
12,0
15,4
18,6
22,9
Rohrdurchmesser
[mm]
Ø6,0
Ø10,0
Ø12,0
Ø15,0
Ø18,0
Fig_056
90° 4
A
R0,4–0,8
Fig_057
Anzugmomente
[Nm]
14,2–17,2
32,7–39,9
49,5–60,3
61,8–75,4
97,2–118,6
21
