4.3
Montage der Abdeckblende
Die Abdeckblende wird von unten am Innengerät befestigt und überdeckt dabei die Deckenöff-
nung. Um Zugriff zu den Befestigungsmöglichkeiten zu erhalten, müssen Sie zuerst das Luftein-
trittsgitter abnehmen. Danach kann die Abdeckblende angebracht werden.
Vorsicht!
Legen oder stellen Sie niemals die Abdeckblende mit der Vorderseite auf den Boden oder an der Wand ab.
Vermeiden Sie unebene Flächen, wenn die Abdeckblende abgelegt werden muss.
Bei Nichtbeachten kann die empfindliche Oberfläche durch Kratzer beschädigt werden.
Lassen Sie die Abdeckblende niemals fallen. Stellen Sie keine Gegenstände auf der Abdeckblende ab.
Nichtbeachten kann die Abdeckblende beschädigen.
4.3.1
Lufteintrittsgitter abnehmen
Um das Lufteintrittsgitter abzunehmen, gehen Sie wie folgt vor:
(1) Schieben Sie an einer Seite gleichzeitig die zwei Halteklammern zur Mitte hin, das Luftein-
trittsgitter wird dabei auf dieser Seite aus den Klammern gelöst (siehe Abb. 4-9).

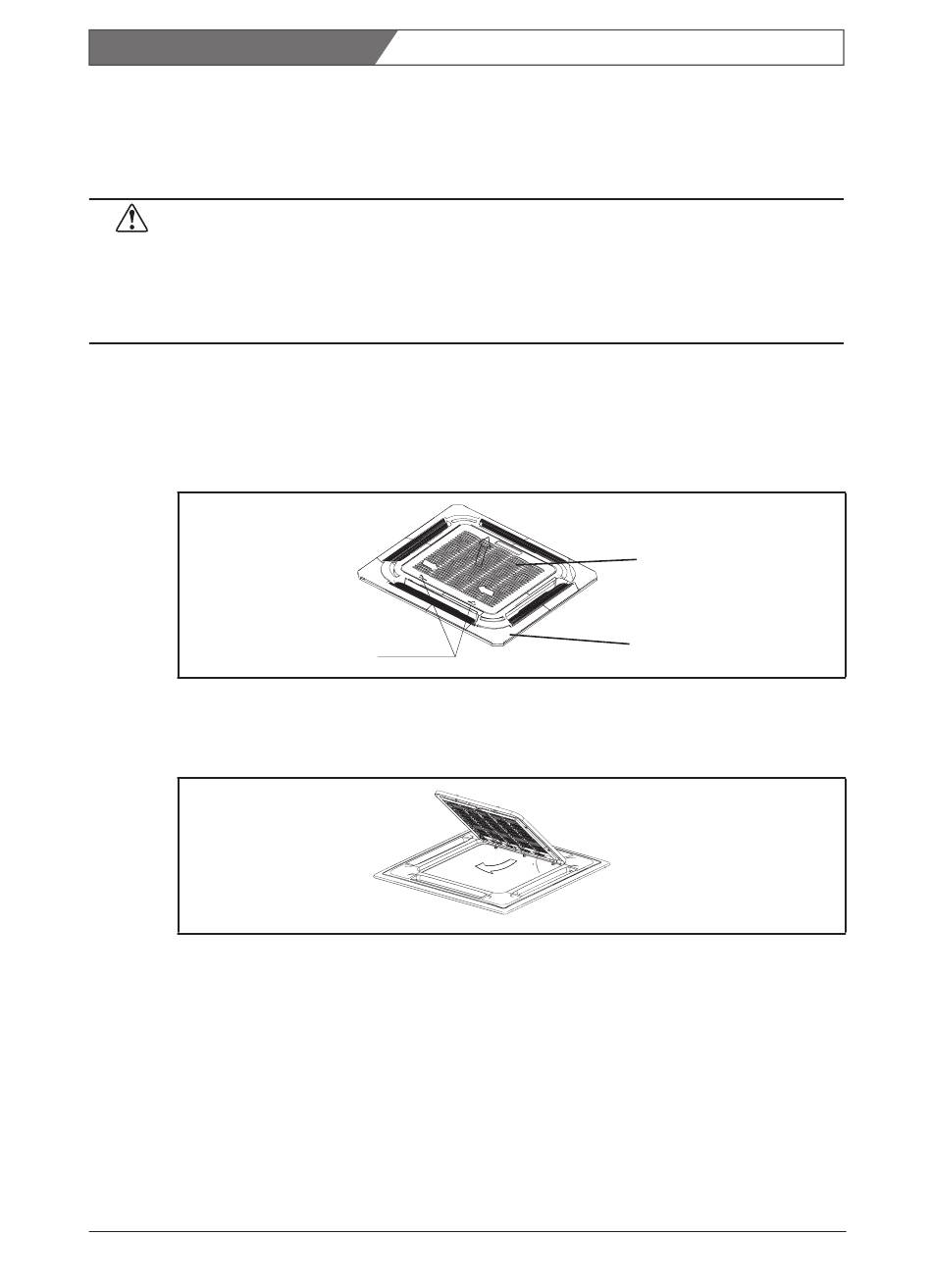

Abbildung 4-9
(2) Heben Sie das Lufteintrittsgitter bis zu einem Winkel von etwa 45° an. Dabei wird es aus den
Halteklammern auf der gegenüberliegenden Seite gelöst und kann herausgenommen werden
(siehe Abb. 4-10).
Abbildung 4-10
Installationsanleitung 4-Wege-Deckenkassette SYSVRF2 MINI
Halteklammern
Installation
Lufteintrittsgitter
Abdeckblende
Fig_4-9
Fig_4-10
15
