5

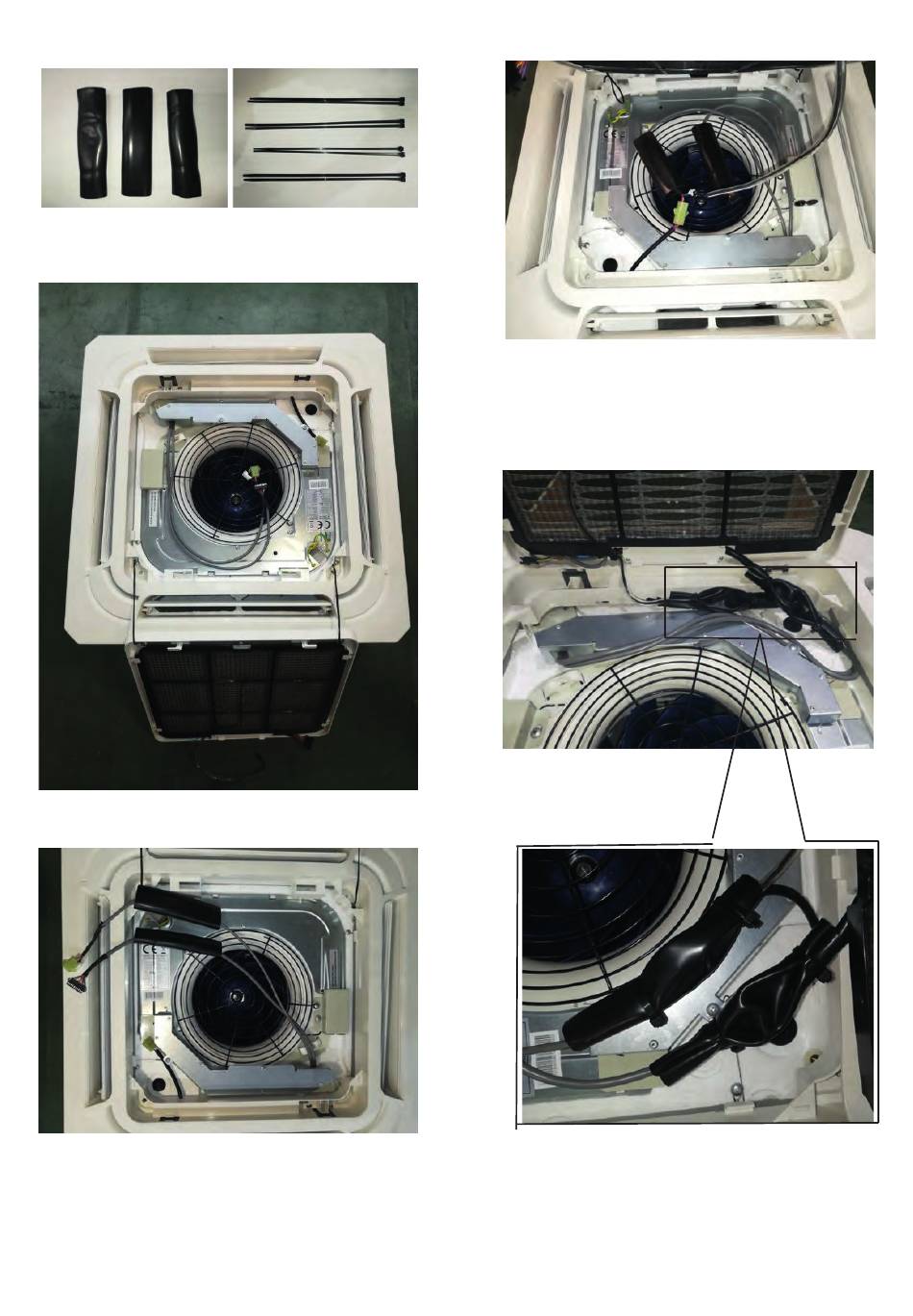

Panel Installation
Hülsen
5.1 Befestigen Sie das Panel an der Inneneinheit und öffnen Sie
das Gitter wie unten gezeigt
5.2 Setzen sie in die Inneneinheit die Verdrahtung des Displays
und die Verkabelung des Schrittmotors ein.
Kabelbinder
7
5.3 Verdrahten Sie Innenteil und das Panel.
.
5.4 Bewegen Sie die Manschette in die Mitte der Verdrahtung
und verwenden Sie die Kabelbinder, um die Manschette zu fixieren.
Schneiden sie den überstehenden Kabelbinder ab.
Skizze der fixierten Manschette:
