Kältetechnischer Anschluss
Hinweise
Vorsicht beim Biegen der Rohrleitungen
Verwenden Sie für dünnwandige Rohre eine passende Biegezange. Wenn Sie keine Biege-
zange zur Hand haben, müssen Sie die Bögen sehr vorsichtig von Hand biegen. Biegen Sie
keine 90°-Winkel (siehe Abbildung 5-2).
Der Bogen soll in der Rohrmitte entstehen, große Biegeradien sind zu bevorzugen.
Biegen Sie das Rohr nie öfter als dreimal an derselben Stelle.

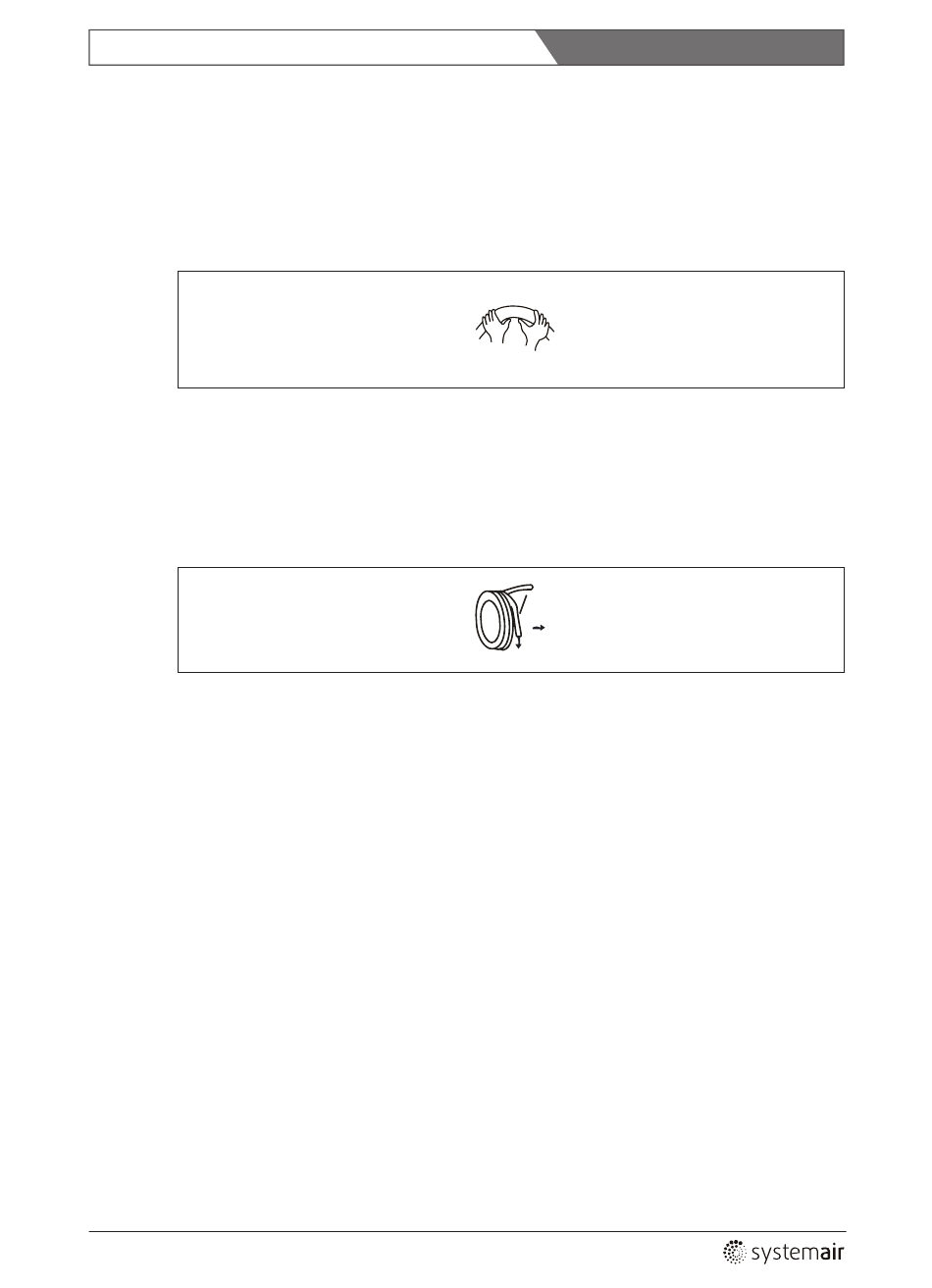

Abbildung 5-2
Wickeln Sie dünnwandiges Rollenrohr immer radial ab (siehe Abbildung 5-3).
Vorummantelte Kupferrohre sind an der Biegestelle von der Ummantelung zu lösen. Zerstören
Sie die Ummantelung nicht, dann können Sie diese anschließend wieder auf das Rohr aufbrin-
gen. Die Schnittstellen können Sie mit Klebeband wieder verschließen.
Erstellen Sie Bögen mit möglichst großen Radien, um ein Abknicken oder Reißen des Rohres zu
vermeiden.
Erstellen Sie Rohrbögen vorzugsweise mit einer Biegezange.
Abbildung 5-3
Abwickeln des Rollenrohrs
Trennen Sie verformte Rohrenden ab, um glatte
und saubere Schneidkanten zu erhalten.
Verwenden Sie Kupferrohrleitungen.
Verwenden Sie ausnahmslos Kupferrohre für die Kältetechnik nach DIN EN 12735-1 und geeig-
netes Dämmmaterial (z.B. Kunststoffschaumschläuche oder -platten mit mindestens 10 mm
Wanddicke).
Hinweise zum Verlegen der Kältemittelrohrleitungen
Mauerdurchbrüche sind mit Schutzrohren auszukleiden.
■
Verlegen Sie die Steuerleitungen für die Innen- und Außengerätesteuersignale zusammen
■
mit den kältetechnischen Anschlussleitungen. Befestigen Sie die Steuerleitungen mit Klebe-
band an den gedämmten Rohrleitungen und wickeln Sie Wärmedämmmaterial dampfdicht
um Rohre und Leitungen. Achten Sie darauf, dass die Steuerleitungen keine ungedämmten
Rohrleitungen berühren. Durch hohe Temperaturen im laufenden Betrieb kann die Isolie-
rung der Steuerleitungen schmelzen und zu Kurzschluss und Fehlfunktionen führen.
Führen Sie die umwickelten Rohr- und Steuerleitungen vom Außengerät durch den mit
■
einem Schutzrohr versehenen Mauerdurchbruch ins Gebäudeinnere.
Sind alle Innen- und Außengeräte kältetechnisch angeschlossen, muss das Rohrleitungs-
■
system evakuiert und mit trockenem Stickstoff gefüllt werden.
Führen Sie unbedingt eine Dichtheitsprobe durch, der gesamte Kältekreis muss gasdicht sein.
■
Suchen und beseitigen Sie eventuelle Undichtigkeiten, bevor Kältemittel aufgefüllt wird.
Umwickeln Sie die wärmegedämmten Kältemittel- und Steuerleitungen mit einer abschlie-
■
ßenden Dämmfolie. Beginnen Sie dabei am tiefst stehenden Gerät. Steht das Außengerät
auf dem Dach und Sie beginnen oben, kann Regenwasser unter die Dämmfolie gelangen
und im Gebäudeinneren austreten oder zu Korrosion und Fehlfunktionen der Anlage führen.
20
Biegen Sie das Rohr mit den Daumen.
Minimaler Radius 100 mm
Fig_054
Fig_055
