Installation
Hinweis
Vergessen Sie nicht, die Montageschablone vor dem Einbau der Abdeckblende und der Inbetrieb-
nahme wieder zu entfernen. Nichtbeachten kann zu Fehlfunktionen und Wärmeentwicklung führen.
Vorsicht!
Entfernen Sie vor dem Einbau der Deckenkassette die Transportsicherung zwischen Gebläse und Motor.
Bei Nichtbeachten kann der Motor beschädigt werden.
Stellen Sie sicher, dass die Deckenkassette waagerecht aufgehängt wird.
Nichtbeachten führt zu Fehlfunktionen der Deckenkassette und zu Wasseraustritt und Folgeschäden.
Stellen Sie sicher, dass die kältetechnischen Verschrauben immer mit zwei Schraubenschlüsseln angezogen
und gegengekontert werden.
Nichtbeachten kann die Anschlussstücke beschädigen.
Nach der Installation des Innengerätes müssen die vier Schrauben (M6x12) der Aufhängungen fest angezo-
gen werden, um die Erdung des Innengerätes sicherzustellen.
Nichtbeachten kann zu Stromschlag und Fehlfunktionen führen.

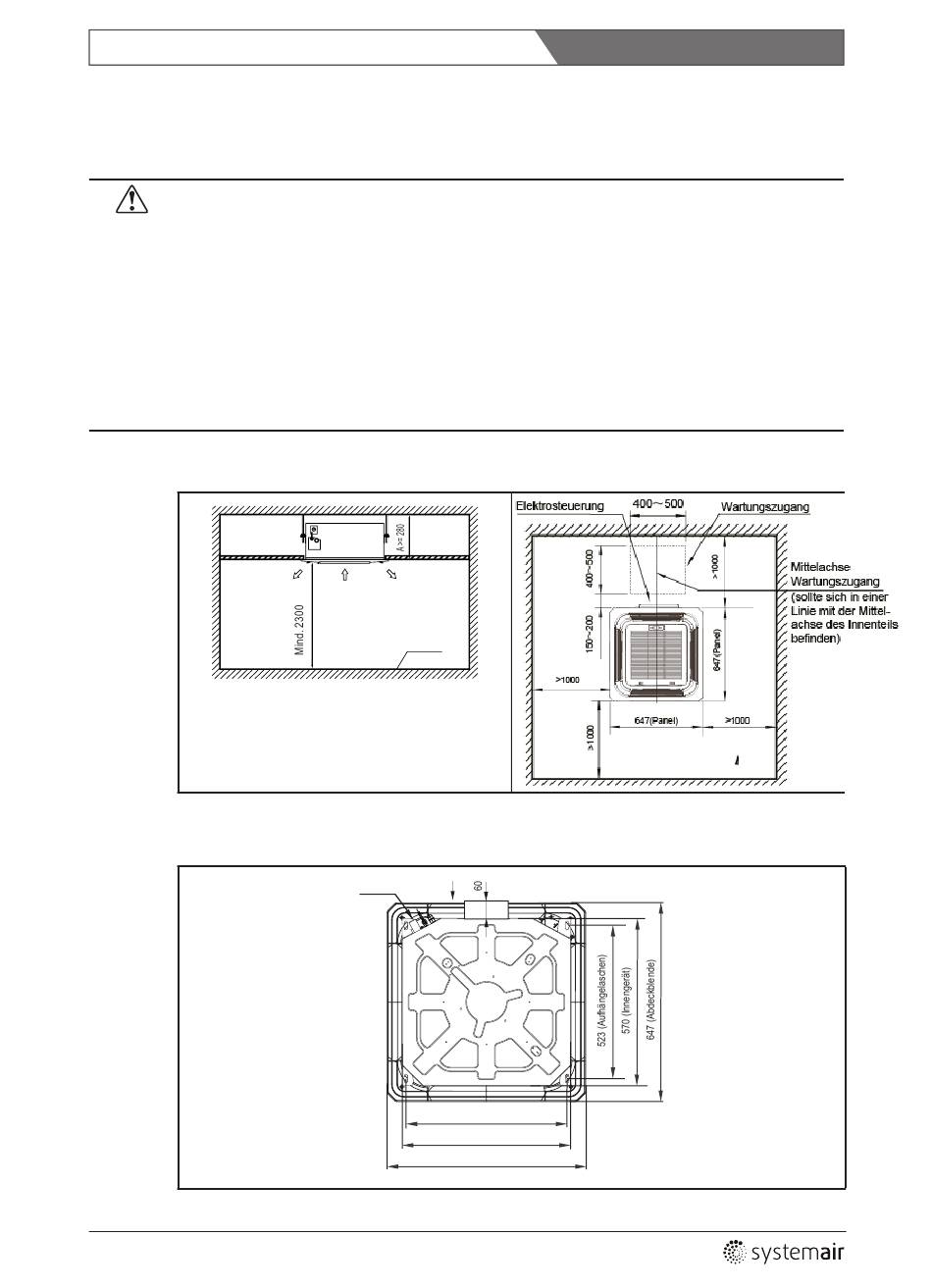

Mindesteinbauplatz
Abbildung 4-1
Auslass
Einbaumaße
Abbildung 4-3: Einbaumaße in der Draufsicht
12
Eintritt
Auslass
Fußboden
Kondenswasseranschluss
A
545 (Aufhängelaschen)
570 (Innengerät)
647 (Abdeckblende)
Abbildung 4-2
Fig_4-1
Alle Maße in mm.
Fig_4-2
Fig_4-3
