Funzionamento del condizionatore Saphir compact con l'invertitore TG 1000 sinus
Per il collegamento elettrico dell'invertitore (n° art. 40090-
81000), sono necessari gli accessori ElektrikSet (set elettricità –
n° art. 40090-23100) e KlimaSet (set condizionamento – n° art.
40090-25900). Ogni set è completo di schema di collegamento
e relativa descrizione.
Modalità di funzionamento del
l'invertitore TG 1000 sinus con il
condizionatore Saphir compact
L'invertitore viene azionato dopo aver acceso il condizio-
natore per mezzo della centralina elettronica di quest'ulti-
mo. Il condizionatore verifica gli stati di funzionamento dell'in-
vertitore e dell'alimentazione elettrica collegata a brevi intervalli
di tempo (D+ dell'alternatore, batteria di avviamento/batteria
supplementare e rete locale).
Se il condizionatore Saphir compact viene fatto funziona-
re insieme all'invertitore TG 1000 sinus, sono possibili i
seguenti stati di funzionamento:

Stato di funzionamento 1

tramite la batteria supplementare da 12 V
(motore veicolo spento, D+ dell'alternatore = 0 V).
Accendere il condizionatore Saphir compact con il telecomando.
– Se, all'accensione, la tensione della batteria supplementare è
superiore a 12 V, il condizionatore Saphir compact si avvia.
Il ventilatore può funzionare solo in modalità FAN MODE
alle velocità FAN LOW (bassa) o FAN HIGH (alta).
– Se la tensione della batteria supplementare è inferiore a
12 V, si accende il LED rosso sul ricevitore IR. Il condiziona-
tore non funziona. Per resettare, spegnere il condizionatore.
Solo dopo aver caricato la batteria supplementare (oltre 12 V)
è possibile riavviare il condizionatore tramite il telecomando
(non si riavvia automaticamente).
– Se, durante il funzionamento del condizionatore, la tensio-
ne della batteria supplementare scende al di sotto di
10,8 V, il condizionatore con l'invertitore si spegne comple-
tamente per non scaricare ulteriormente la batteria. Il LED
rosso sul ricevitore IR non si accende a segnalare un guasto.
Solo dopo aver caricato la batteria supplementare (oltre 12 V)
è possibile riavviare il condizionatore tramite il telecomando
(non si riavvia automaticamente).
Applicando tensione di rete (collegamento a – per la tensione
in ingresso dalla rete locale, v. „stato di funzionamento 3"), il
condizionatore continua a funzionare e l'invertitore si spegne.
Stato di funzionamento 2
tramite l'alternatore a 12 V
(con motore veicolo acceso, l'alternatore fornisce D+ = 12 V)
La batteria di avviamento e quella supplementare sono colle-
gate in parallelo tramite il relè disgiuntore, che viene azionato
dall'alternatore tramite D+ (o D+ di riserva).
Accendere il condizionatore Saphir compact con il
telecomando.
– Se, all'accensione, la tensione della batteria supplementare è
superiore a 12 V, il condizionatore Saphir compact si avvia.
Il condizionatore può funzionare senza limitazioni.
32
– Se, mentre il condizionatore è in funzione, si spegne il veico-
lo, alla riaccensione di quest'ultimo l'apparecchio si avvia alla
velocità impostata sul telecomando. Il processo di commuta-
zione viene comandato attraverso il segnale D+.
Raccomandazione: per risparmiare le batterie e utilizzare
la corrente di carica dell'alternatore, se possibile spegnere le
utenze elettriche (p. es. commutare il frigorifero nella
modalità di funzionamento a gas).
– Spegnendo il motore, il condizionatore e l'invertitore si disat-
tivano. Il LED verde sul ricevitore IR lampeggia brevemente.
– Se, durante il funzionamento, la tensione scende al di
sotto di 11,7 V sulla batteria di avviamento o di 10,8 V
sulla batteria supplementare, il condizionatore con l'invertito-
re si spegne completamente per non scaricare ulteriormente
la batteria. Il LED rosso sul ricevitore IR non a segnalare un
guasto.
Solo dopo aver caricato la batteria supplementare/batteria di
avviamento (oltre 12 V), è possibile riaccendere il condizio-
natore con l'invertitore mediante il telecomando (non viene
effettuato il riavvio automatico).
Applicando tensione di rete (collegamento a – per la tensione
in ingresso dalla rete locale, v. „stato di funzionamento 3"), il
condizionatore e l'invertitore si spengono. Il LED rosso sul rice-
vitore IR si accende. Il condizionatore deve essere riacceso con
il telecomando.
Stato di funzionamento 3
tramite rete locale a 230 V~
I 230 V~ della rete locale vengono trasportati dal connettore a
spina (a) al connettore a spina (c) tramite un relè situato nell'in-
vertitore. L'invertitore rimane spento. A questo punto, il
condizionatore può funzionare a tutti i livelli di raffreddamento.

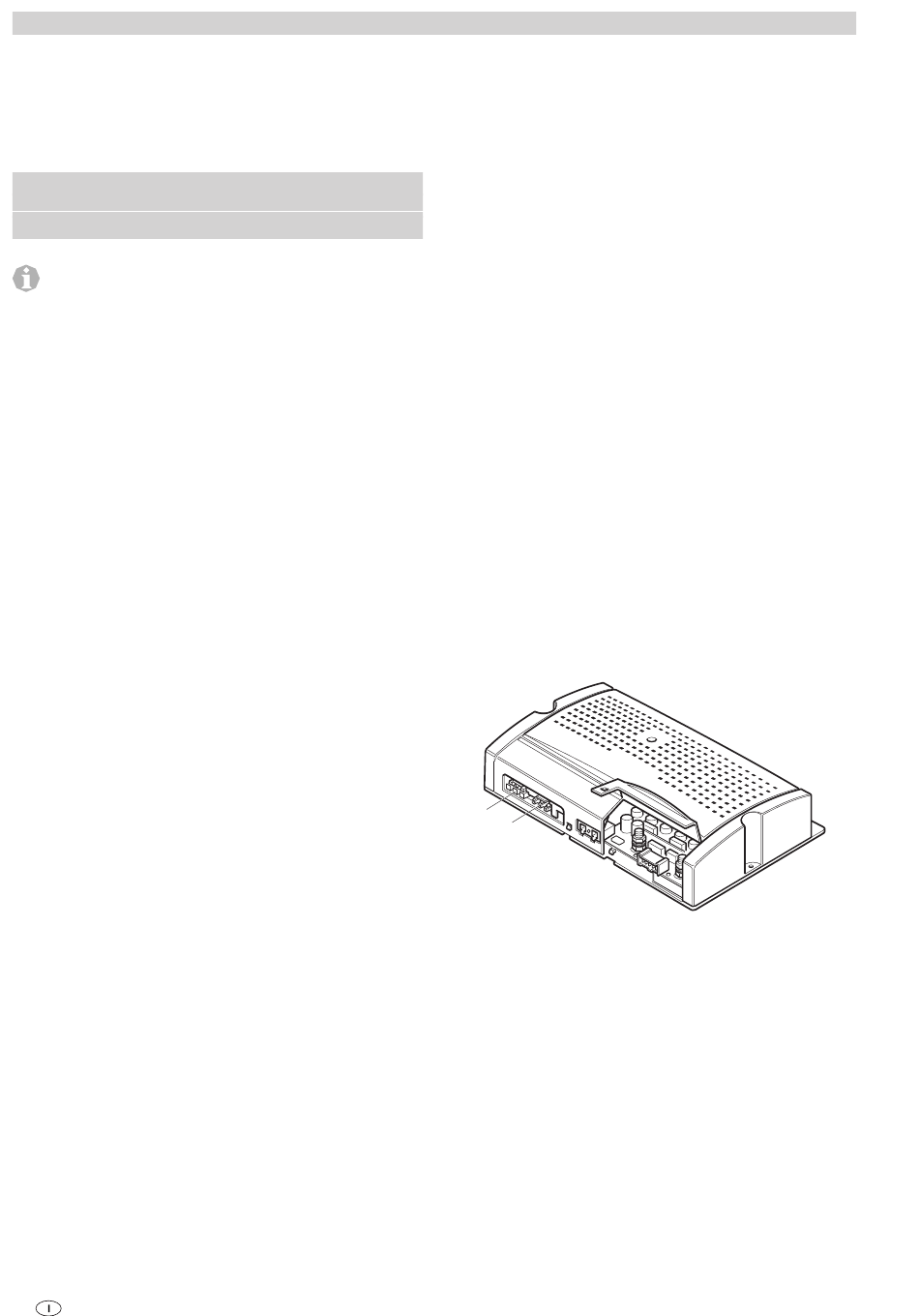

a
c
Il condizionatore con l'invertitore si spegne nei seguenti casi:
• interruzione della rete locale
• il collegamento (a) della tensione in ingresso dalla rete locale
viene staccato
Il LED rosso sul ricevitore IR si accende. Il condizionatore deve
essere spento e riacceso con il telecomando.
In caso di interruzione della rete locale a 230 V~, l'invertitore
non si accende automaticamente per evitare che la batteria si
scarichi accidentalmente.
