GE Amersham WB system Bedienungsanleitung Seite 43

Abbildung des Elpho & scan
Lademoduls

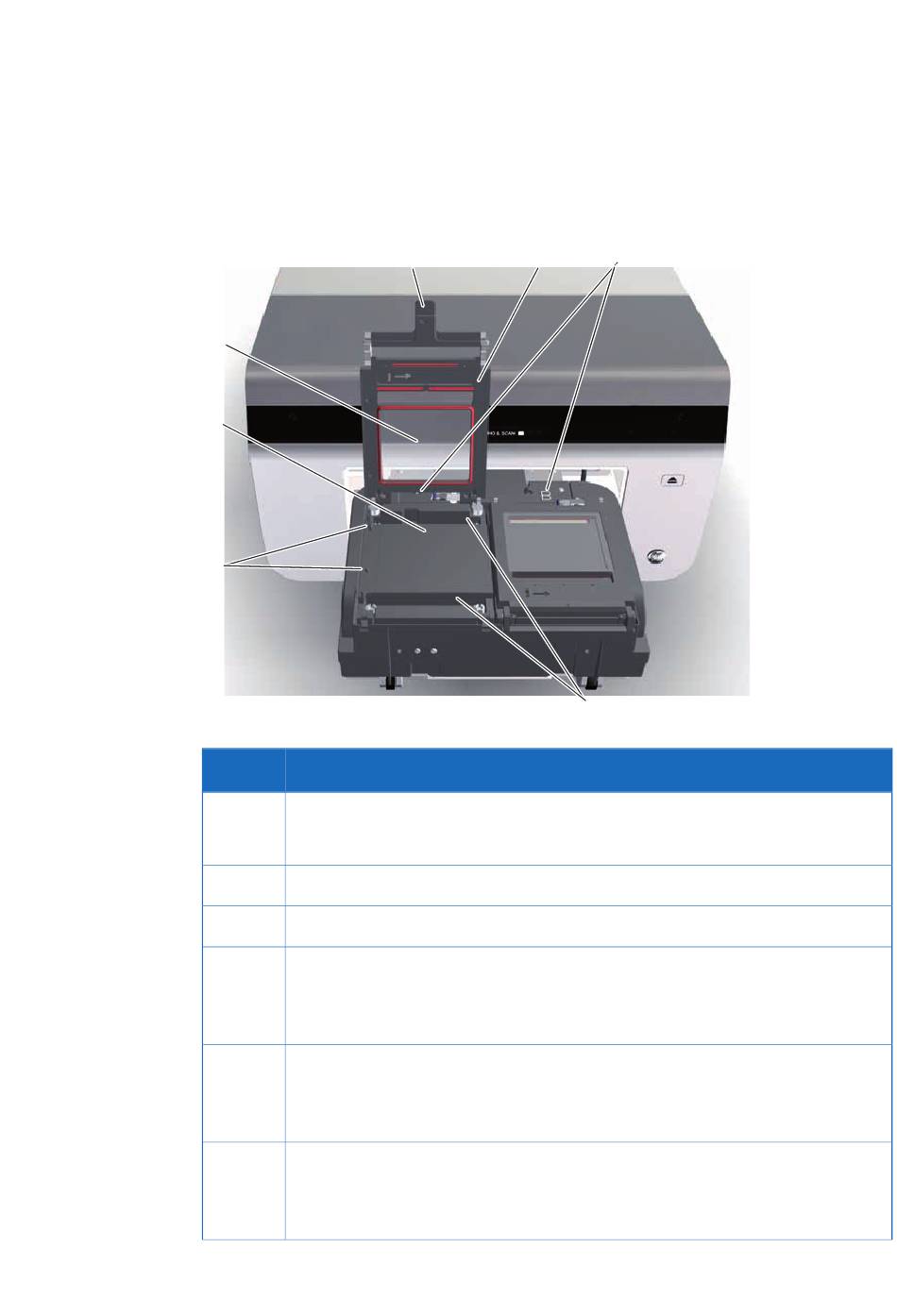

Die nachstehende Abbildung zeigt die Elpho & scan Geräteeinheit mit ausgeworfenem
Lader, bei der die Dichtungsdeckel der linken Kartenplatte geöffnet sind.
7
6
5
Teil
1
2
3
4
5
6
Amersham WB system Bedienungsanleitung 29-0214-77 AE
1
Beschreibung
Verschluss
Zum Öffnen des Dichtungsdeckels.
Dichtungsdeckel
Anzeige von Position A und Position B
Aushöhlungen
Für Pufferstreifenhalter mit elektrischen Anschlüssen für die Pufferelektro-
den.
Führungsstifte
Zur richtigen Platzierung von Gelkarten oder Membranadaptern einschließ-
lich PVDF-Karten.
Kartenplatte
Zur Kühlung von Gelkarten und zur flachen Fixierung von Karten während
des Scans.
3 Systembeschreibung
3.2 Elpho & scan Geräteeinheit
3
2
4
43
