Setup-Bildschirm Des Kapazitätsmanometers; Setup-Optionen Des Kapazitätsmanometers - Edwards Tic Instrument Controller D397-01 Betriebsanleitung

Der Kapazitätsmanometer verfügt zusätzlich zu den am Anfang von
über weitere Menüoptionen.
Menüoption
Range
Units
Set Zero
Display
© Edwards Limited 2016. Alle Rechte vorbehalten.
Edwards und das Edwards-Logo sind Warenzeichen von Edwards Limited.
Tabelle 27 - Setup-Optionen des Kapazitätsmanometers
Beschreibung
Es ist wichtig, dass der korrekte Bereich ausgewählt wird, da anderenfalls die
Druckwerte völlig falsch sind.
Bereichsoptionen sind: 2000, 1000, 200, 100, 20, 10, 2, 1, 0.2, 0.1, 0.05.
Gehen Sie mit „Scroll" zu „Range" und drücken Sie anschließend „Select". Um eine
Option zu ändern, blättern Sie zur gewünschten Option und drücken Sie anschließend
„Select", um die ausgewählte Option zu ändern.
Hinweis: Wenn die 0,05 mbar Kapazitätsmanometer auf kPA eingestellt wurden,
werden die Werte in Pascal angezeigt.
Dies sind die Bereichseinheiten und NICHT die Anzeigeeinheiten. Ein Capman kann
beispielsweise auf einen 10-Torr-Bereich eingestellt sein, während der Druck noch in
mbar angezeigt wird. Die korrekte Option (mbar oder Torr) muss ausgewählt sein, um
falsche Druckwerte auszuschließen.
Gehen Sie mit „Scroll" zu „Units" und drücken Sie anschließend „Select". Um eine
Option zu ändern, blättern Sie zur gewünschten Option und drücken Sie anschließend
„Select", um die ausgewählte Option zu ändern.
Der Ausgang eines Kapazitätsmanometers sollte im unteren Betriebsbereich 0 V
betragen. Ein Wert, der bei nahezu allen Messröhren das absolute Vakuum ist. Es ist
durchaus normal, wenn eine kleine positive oder negative Abweichung bei diesem
Nulldruckwert festgestellt wird.
Die Null kann entweder mit Hilfe des Potentiometers an der Messröhre (vorzuziehen)
zurückgesetzt werden, oder indem eine entsprechende Abweichung in den TIC-Wert
eingegeben wird. Das letztgenannte Verfahren kann nur dann angewendet werden,
wenn die Ausgangsspannung der Messröhre unter 100 mV liegt.
Gehen Sie mit „Scroll" zu „Set Zero" und drücken anschließend „Select".
„Command Sent" erscheint 1 Sekunde lang, um den angeforderten Nullwert zu
bestätigen. Wenn die Spannung der Messröhre zu hoch ist, damit der Nullwert wirksam
wird, wird eine Warnmeldung ausgegeben.
Das Anzeigeformat kann bei einem Kapazitätsmanometer von "Float" (Standard) in
"Fixed" geändert werden. Bei "Float" wird der Kanaldruck in Exponentialschreibweise
angezeigt, d.h. Mantisse und Exponent. Bei "Fixed" wird der Druck mit einer festen
Anzahl von Dezimalstellen angezeigt. Die angezeigte Auflösung hängt von dem Bereich
ab, der im Menü "Range" ausgewählt wurde.

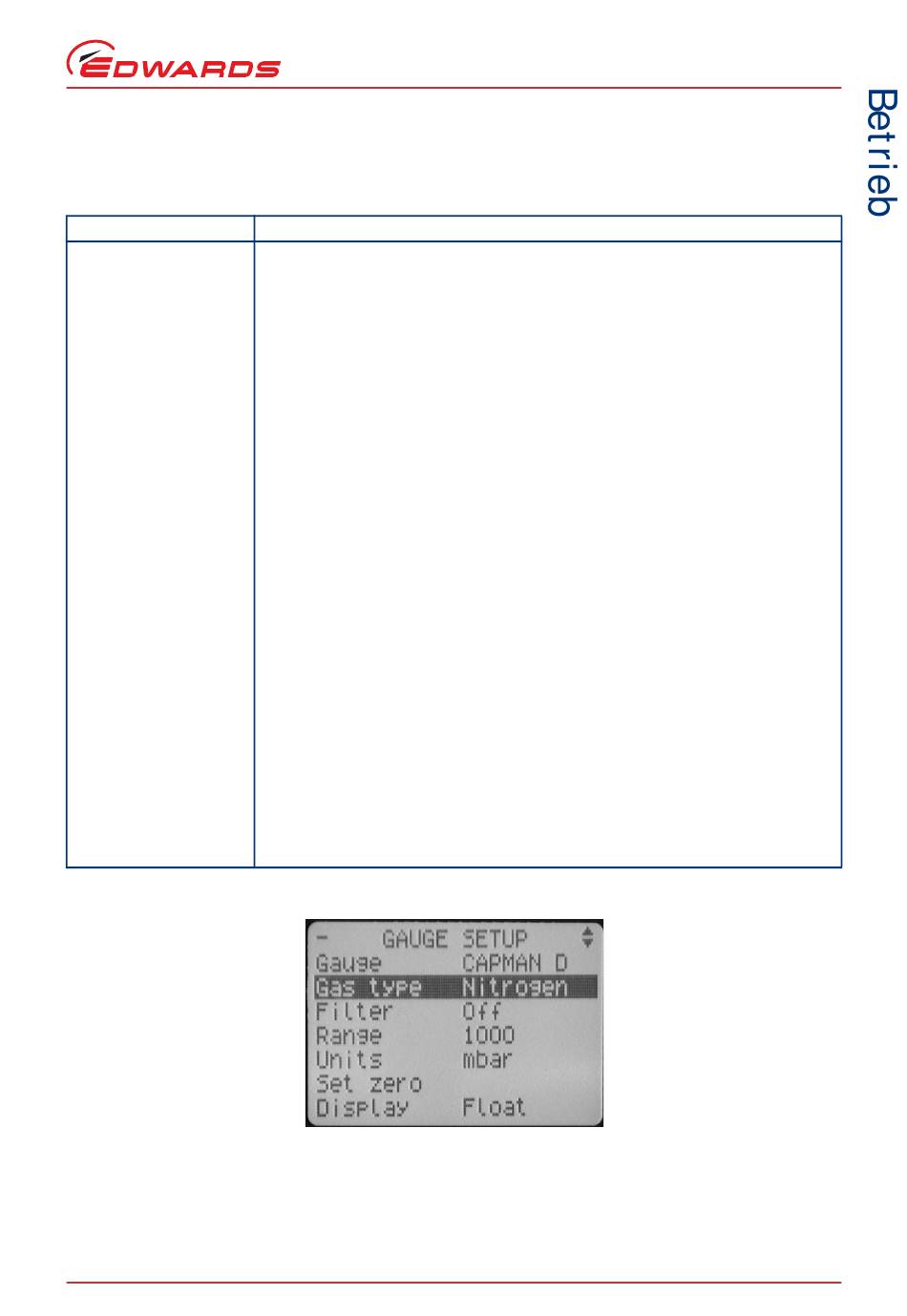

Abbildung 24 - Setup-Bildschirm des Kapazitätsmanometers
Abschnitt 4.8 aufgeführten Menüoptionen noch
gea/d39701/f23
D397-01-882 Issue E
