Nehmen Sie den Tischgerät-Adapter

Ziffer 2) entfernen.
Schieben Sie den Controller in das 19"-Rack oder in die Tafelaussparung. Wir empfehlen, die

Führungsschienen für das 19"-Rack
wie in Abbildung Abbildung 7
Abbildung 8.
Befestigen Sie den Controller in der korrekten Position mit den vier zuvor entfernten Schrauben

(Abbildung 7, Ziffer 1).
© Edwards Limited 2016. Alle Rechte vorbehalten.
Edwards und das Edwards-Logo sind Warenzeichen von Edwards Limited.

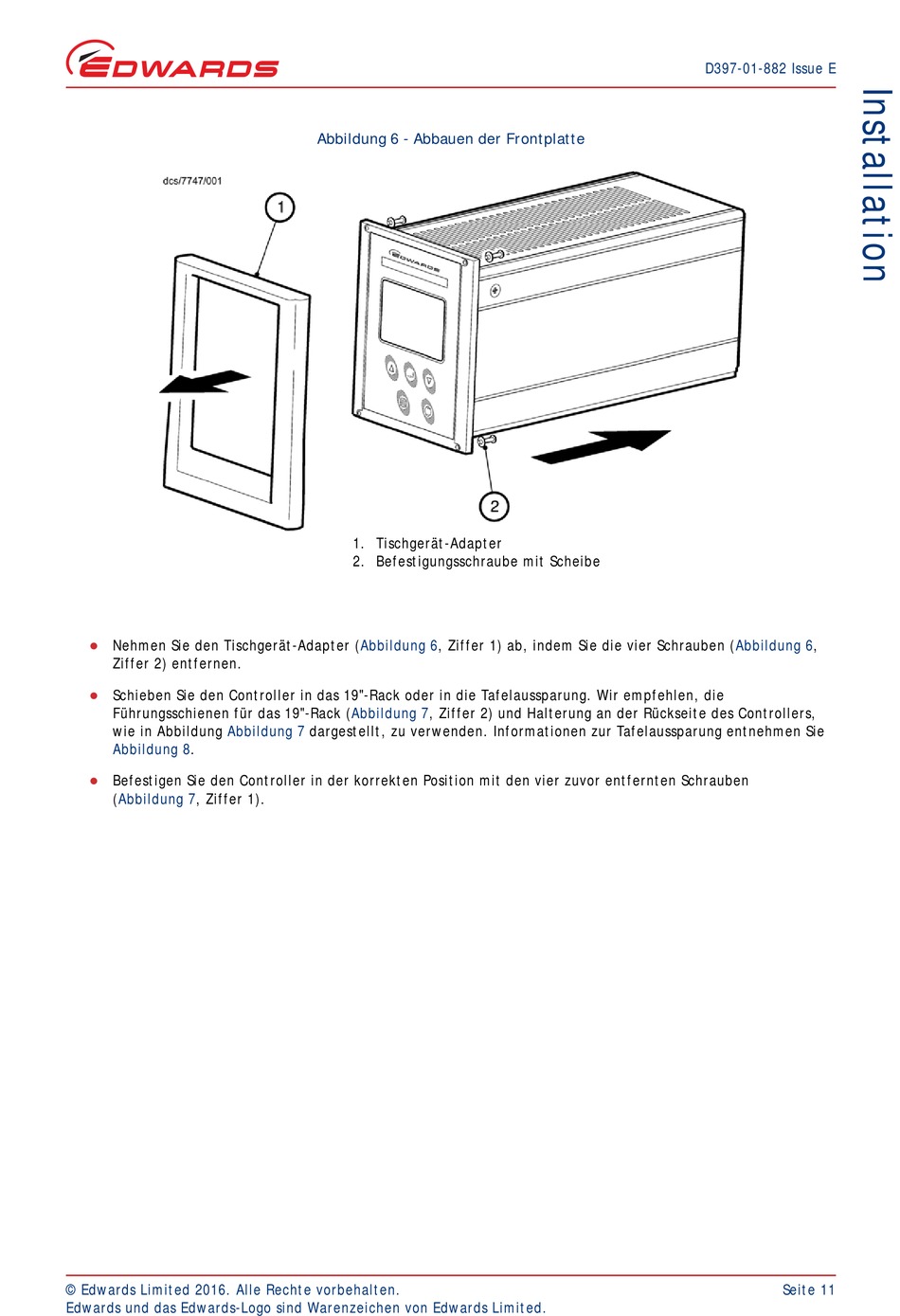

Abbildung 6 - Abbauen der Frontplatte
1. Tischgerät-Adapter
2. Befestigungsschraube mit Scheibe
(Abbildung 6, Ziffer 1) ab, indem Sie die vier Schrauben
(Abbildung 7, Ziffer 2) und Halterung an der Rückseite des Controllers,
dargestellt, zu verwenden. Informationen zur Tafelaussparung entnehmen Sie
D397-01-882 Issue E
(Abbildung 6,
