Der IGC verfügt über eine eingebaute Fehlerüberwachungsfunktion. Siehe nachstehende Tabelle.
Diagnosemeldungen
Off
Inhibited
Initialising
Ion Em Timeout
4.8.11 Kapazitätsmanometer (nur D39702000)
Kapazitätsmanometer werden oft kurz "Capmans" genannt und auch so in Verbindung mit den Modellen der Marke
Barocels® verwendet.
Unterstützte Typen sind nur die Baureihen 600, 622, 655 und 658. Eine ausführliche Spezifikation und Anweisungen
zum Einsatz der Capmans sind der Betriebsanleitung für das jeweilige Modell zu entnehmen.
Die Kapazitätsmanometer sind gasabhängig und in einer Vielzahl von Baureihen erhältlich. Sie sind in der Baureihe
der Vakuum-Messgeräte von Edwards einzigartig, denn Sie benötigen nur eine ± 15 V Stromversorgung anstatt einer
+24 V Stromversorgung. Diese Stromversorgung wird von den TIC-Einheiten D39702000 geliefert.
Der Ausgang bei allen Typen ist 0-10 V Gleichstrom für die spezielle Messgerätereihe mit einer höheren Spannung,
die einen Überbereich und eine negative Spannung anzeigt, was bedeutet, dass der Messröhrenkopf oder TIC auf Null
zurückgesetzt werden müssen. Die Bereiche sind jedoch stets nahezu absolut, sodass ein 0-10 mbar Capman 10 V bei
einem Druck von 10 mbar ausgeben wird.
Seite 36

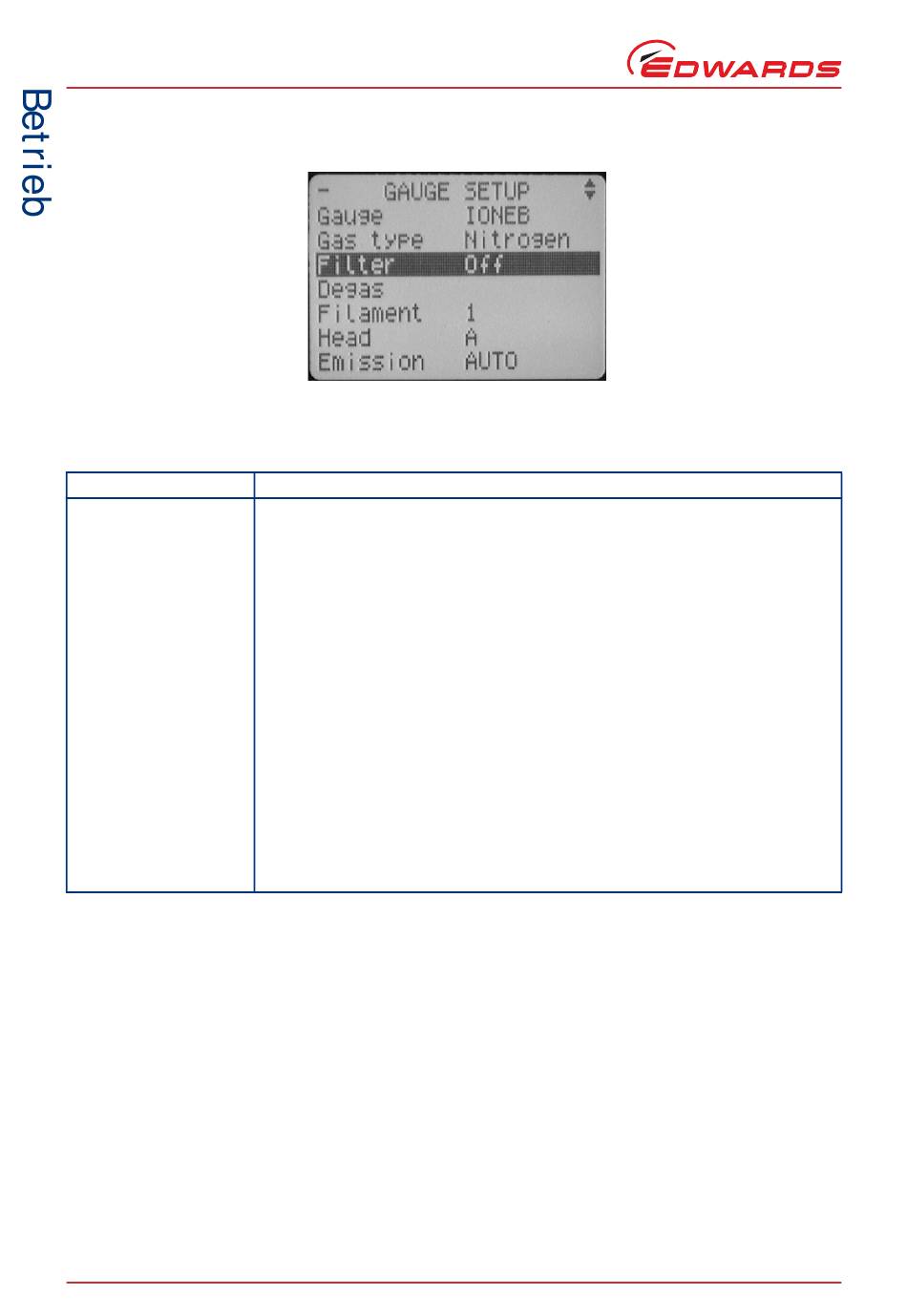

Abbildung 23 - Setup-Bildschirm des IGC
Tabelle 26 - Diagnosemeldungen
Beschreibung
Die Emission der Ionisationsmessröhre ist nicht eingeschaltet.
Die Lebensdauer des Heizfadens verringert sich, wenn der Anwender versucht, die
Messröhre bei Drücken von über 5 x 10
Der Schaltpunktausgang von der Messröhre, die an den Hilfsanschluss des IGC
angeschlossen ist, ist defekt.
Die Emission kann nicht sofort aufgebaut werden, nachdem die Messröhre
eingeschaltet wurde, da der Heizfadenstrom langsam hochlaufen muss. Dies kann bis
zu 22 Sekunden dauern. Die Meldung "Initialising" bedeutet, dass dieser Startup-Timer
läuft. Wenn die Emission nicht vor Ablauf der 22 Sekunden aufgebaut ist, wird eine
Fehlermeldung ausgegeben. N.B. Siehe auch den Abschnitt "Restrike".
Der IGC hat entweder versäumt, die Emission aufzubauen oder die Emission ist
ausgefallen. Es gibt eine Vielzahl von möglichen Ursachen unter anderem auch diese,
dass die Elektrode des Messröhrenkopfes oder der Heizfaden gebrochen ist und die
Kabel getrennt wurden. Oder weniger offensichtliche Ursachen wie ein verunreinigter
Heizfaden, Auswahl des falschen Kopfes oder Heizfadens, Überlastung der
Stromversorgung oder zu hoher Druck. Die interne Druckgrenze des IGC basiert auf der
Ausgangssignalspannung von 9,84 V (± 0,11 V). Wenn die Empfindlichkeit des
Messröhrenkopfs 10/mbar beträgt, muss der Druck unter 5,4 x 10
die Emission zu garantieren, aber bei einem Druck ändert sich der Wert in
Abhängigkeit der Empfindlichkeit des Kopfes.
