D397-01-882 Issue E
3.3.5.2
Anschließen der RS485-Schnittstelle
RS485 ermöglicht es dem Controller, mit anderen Controllern und einem Host-PC in einem Netzwerk zu arbeiten, wie
in
Abbildung 12
dargestellt.
VORSICHT
Alle Masseverbindungen werden zusammengeschaltet. Wenn in der lokalen Massespannung Potential-
unterschiede bestehen, kann dies zu Beschädigungen führen. Wenn die im Netzwerk zusammenarbeitenden
Controller unterschiedlichen Massepotentialen ausgesetzt sein könnten, sollte ein geeigneter RS485-Isolator
zwischen sie geschaltet werden.
Verwenden Sie abgeschirmte Kabel für die Verbindungen, um Interferenzprobleme zu reduzieren, und begrenzen Sie
die Länge der RS485-Kabel auf weniger als 1000 Meter.
Bei langen Verbindungen sind eventuell zusätzliche 120 Ω-Abschlusswiderstände an jedem Ende der Verbindung
erforderlich, um die Zuverlässigkeit der Datenübertragung zu verbessern.

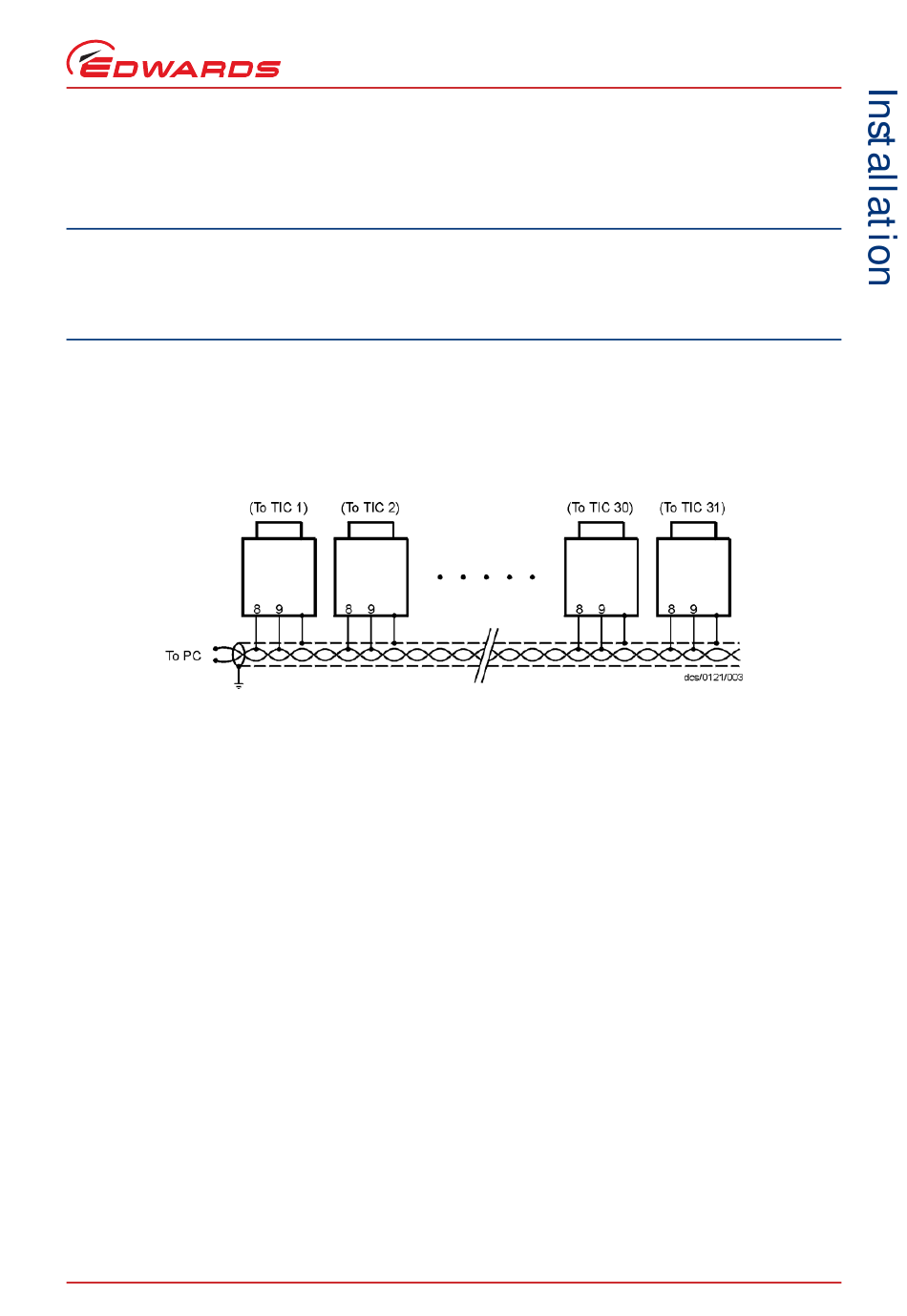

Abbildung 12 - RS485 TIC-Netzwerk
© Edwards Limited 2016. Alle Rechte vorbehalten.
Seite 17
Edwards und das Edwards-Logo sind Warenzeichen von Edwards Limited.
