D397-12-882 Issue L
3.3.8.2
Anschließen der RS485-Schnittstelle
RS485 ermöglicht es dem Controller, mit anderen Controllern und einem Host-PC in einem Netzwerk zu arbeiten, wie
in
Abbildung 13
dargestellt.
VORSICHT
Alle Masseverbindungen werden zusammengeschaltet. Wenn in der lokalen Massespannung
Potenzialunterschiede bestehen, kann dies zu Beschädigungen führen. Wenn die im Netzwerk
zusammenarbeitenden Controller unterschiedlichen Massepotentialen ausgesetzt sein könnten, sollte ein
geeigneter RS485-Isolator zwischen sie geschaltet werden.
Verwenden Sie abgeschirmte Kabel für die Verbindungen, um Interferenzprobleme zu reduzieren, und begrenzen Sie
die Länge der RS485-Kabel auf weniger als 1000 Meter.
Bei langen Verbindungen sind eventuell zusätzliche 120 Ω-Abschlusswiderstände an jedem Ende der Verbindung
erforderlich, um die Zuverlässigkeit der Datenübertragung zu verbessern.

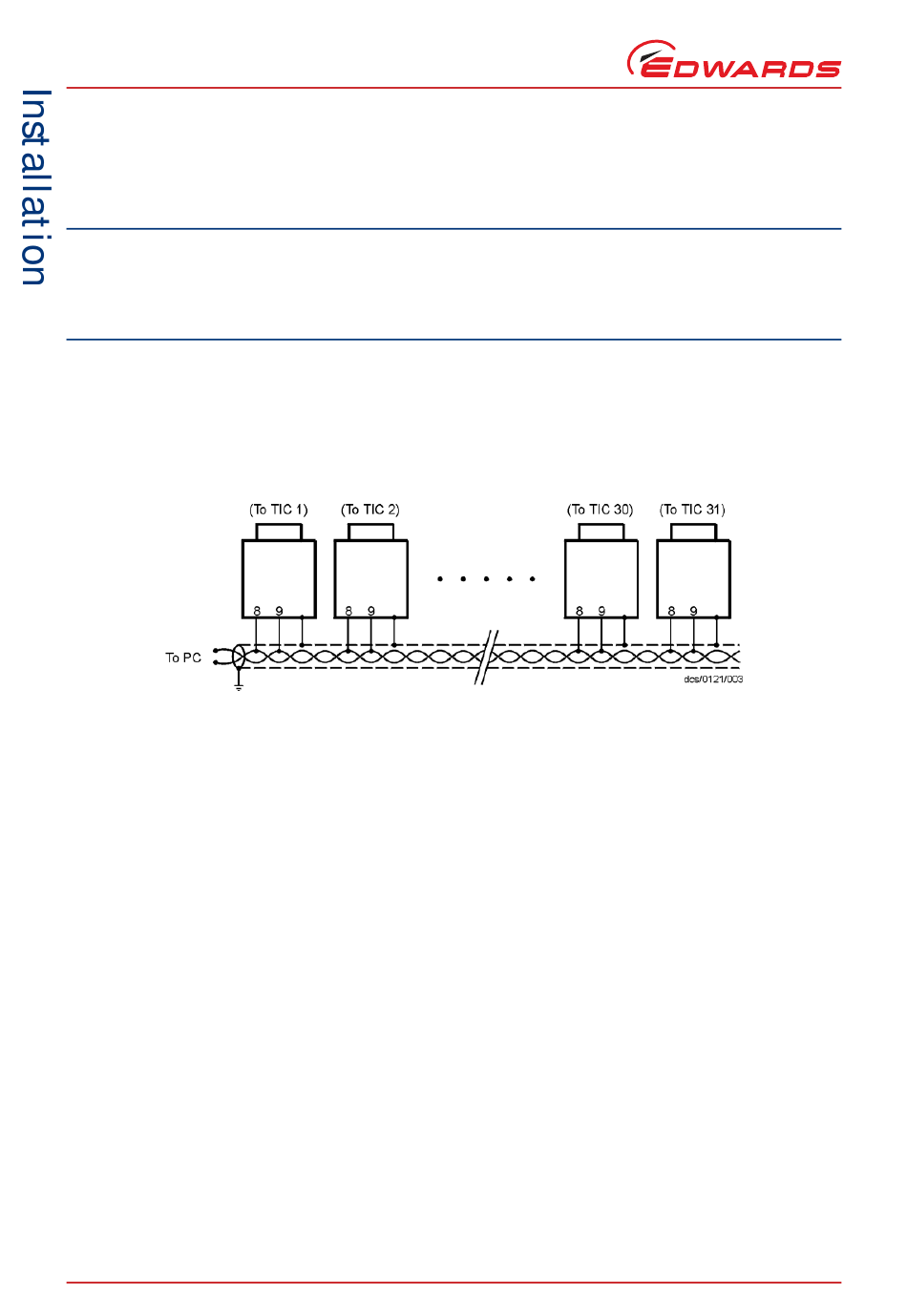

Abbildung 13 - RS485 Controller-Netzwerk
Seite 20
© Edwards Limited 2016. Alle Rechte vorbehalten.
Edwards und das Edwards-Logo sind Warenzeichen von Edwards Limited.
