Abbauen Der Frontplatte; Rack-Montage Eines Tic - Edwards TIC Turbo Controller 100 W Betriebsanleitung

Nehmen Sie den Tischgerät-Adapter

Ziffer 2) entfernen.
Schieben Sie den Controller in das 19"-Rack oder in die Tafelaussparung. Wir empfehlen, Führungsschienen

für das 19"-Rack (Abbildung
Abbildung 8 dargestellt, zu verwenden. Die Angaben zur Tafelaussparung werden in
Befestigen Sie den Controller in der korrekten Position mit den vier zuvor entfernten Schrauben

(Abbildung 8, Ziffer 1).
1. Befestigungsschraube
mit Scheibe
2. Führungsschienen
für 19"-Rack
© Edwards Limited 2016. Alle Rechte vorbehalten.
Edwards und das Edwards-Logo sind Warenzeichen von Edwards Limited.

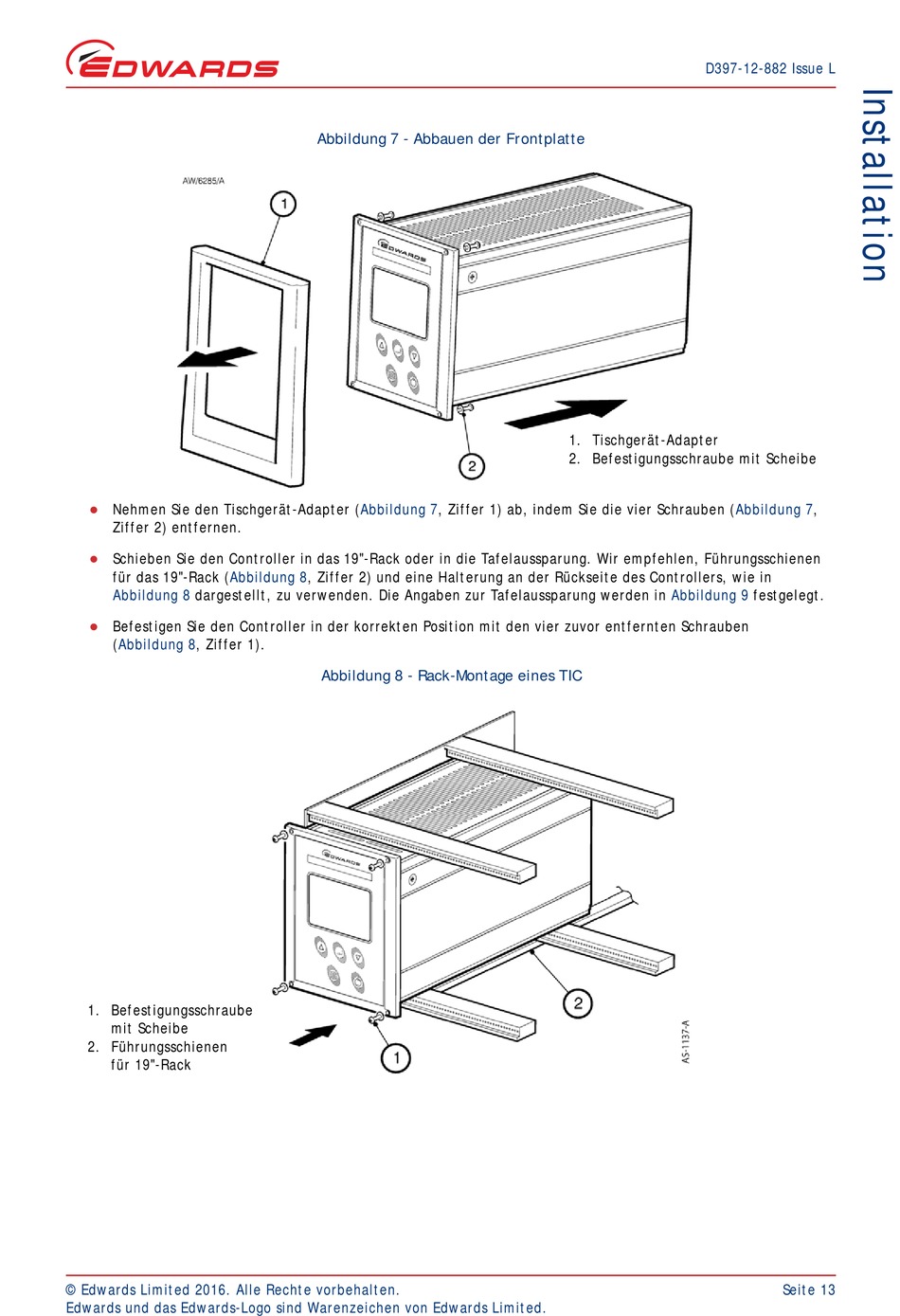

Abbildung 7 - Abbauen der Frontplatte
