2
8 |

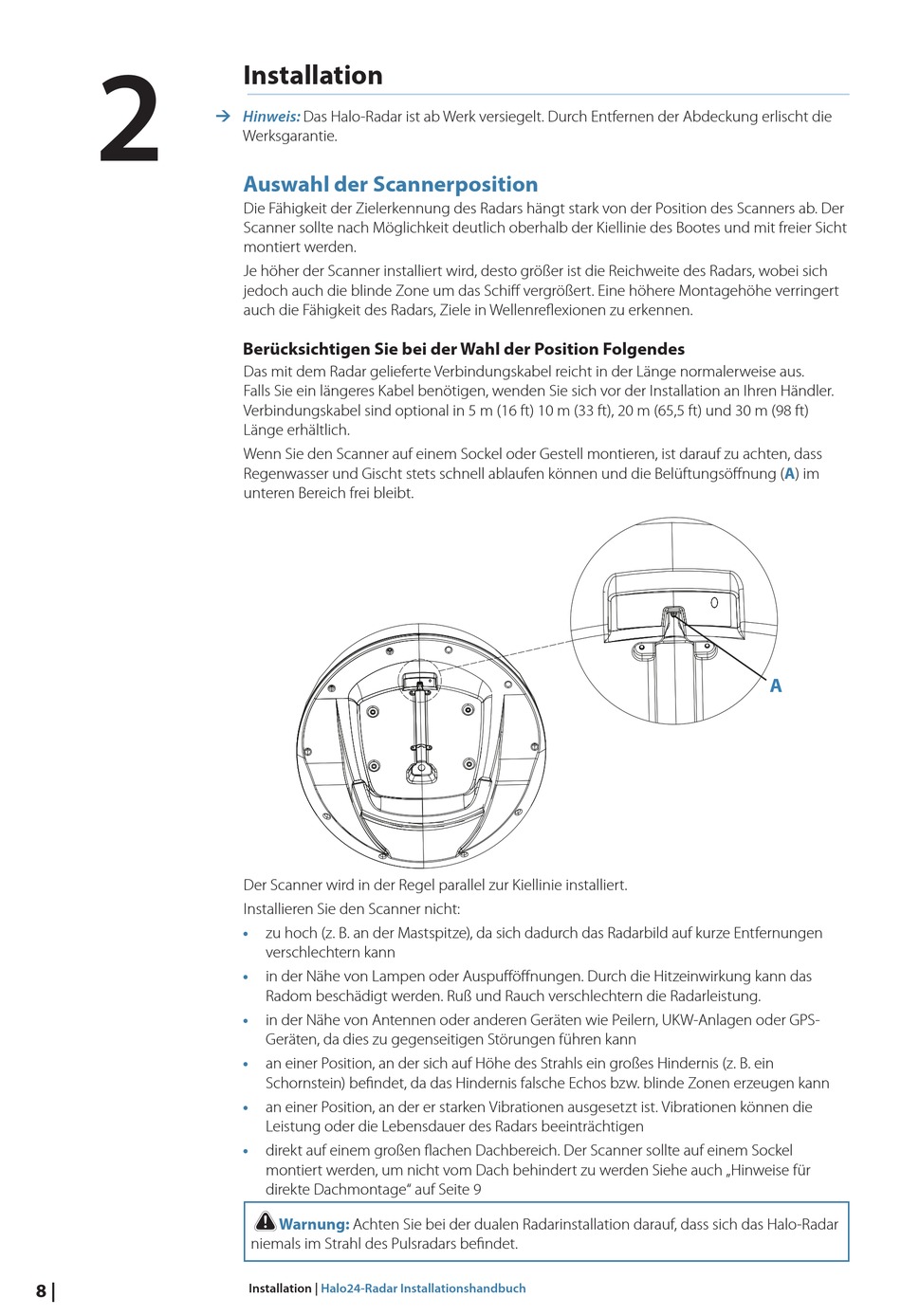

Installation
¼ Hinweis:
Das Halo-Radar ist ab Werk versiegelt. Durch Entfernen der Abdeckung erlischt die
Werksgarantie.
Auswahl der Scannerposition
Die Fähigkeit der Zielerkennung des Radars hängt stark von der Position des Scanners ab. Der
Scanner sollte nach Möglichkeit deutlich oberhalb der Kiellinie des Bootes und mit freier Sicht
montiert werden.
Je höher der Scanner installiert wird, desto größer ist die Reichweite des Radars, wobei sich
jedoch auch die blinde Zone um das Schiff vergrößert. Eine höhere Montagehöhe verringert
auch die Fähigkeit des Radars, Ziele in Wellenreflexionen zu erkennen.
Berücksichtigen Sie bei der Wahl der Position Folgendes
Das mit dem Radar gelieferte Verbindungskabel reicht in der Länge normalerweise aus.
Falls Sie ein längeres Kabel benötigen, wenden Sie sich vor der Installation an Ihren Händler.
Verbindungskabel sind optional in 5 m (16 ft) 10 m (33 ft), 20 m (65,5 ft) und 30 m (98 ft)
Länge erhältlich.
Wenn Sie den Scanner auf einem Sockel oder Gestell montieren, ist darauf zu achten, dass
Regenwasser und Gischt stets schnell ablaufen können und die Belüftungsöffnung (A) im
unteren Bereich frei bleibt.
Der Scanner wird in der Regel parallel zur Kiellinie installiert.
Installieren Sie den Scanner nicht:
•
zu hoch (z. B. an der Mastspitze), da sich dadurch das Radarbild auf kurze Entfernungen
verschlechtern kann
•
in der Nähe von Lampen oder Auspufföffnungen. Durch die Hitzeinwirkung kann das
Radom beschädigt werden. Ruß und Rauch verschlechtern die Radarleistung.
•
in der Nähe von Antennen oder anderen Geräten wie Peilern, UKW-Anlagen oder GPS-
Geräten, da dies zu gegenseitigen Störungen führen kann
•
an einer Position, an der sich auf Höhe des Strahls ein großes Hindernis (z. B. ein
Schornstein) befindet, da das Hindernis falsche Echos bzw. blinde Zonen erzeugen kann
•
an einer Position, an der er starken Vibrationen ausgesetzt ist. Vibrationen können die
Leistung oder die Lebensdauer des Radars beeinträchtigen
•
direkt auf einem großen flachen Dachbereich. Der Scanner sollte auf einem Sockel
montiert werden, um nicht vom Dach behindert zu werden Siehe auch „Hinweise für
direkte Dachmontage" auf Seite 9
!
Warnung:
Achten Sie bei der dualen Radarinstallation darauf, dass sich das Halo-Radar
niemals im Strahl des Pulsradars befindet.
Installation |
Halo24-Radar Installationshandbuch
A
