14 |
A
Leine
B
Isolierband
C
Kabelbinder
!
Warnung:
Unterbrechen Sie vor Beginn der Installation die Stromversorgung. Wenn
die Stromversorgung nicht unterbrochen oder während der Installation hergestellt wird,
kann es zu Feuer, einem elektrischen Schock oder schweren Verletzungen kommen.
Vergewissern Sie sich, dass die Spannung der Stromversorgung mit dem System
kompatibel ist.
!
Warnung:
Das Pluskabel (rot) sollte immer mit der mitgelieferten Sicherung oder
einem Trennschalter (möglichst nahe am Sicherungswert) an (+) DC angeschlossen
werden.

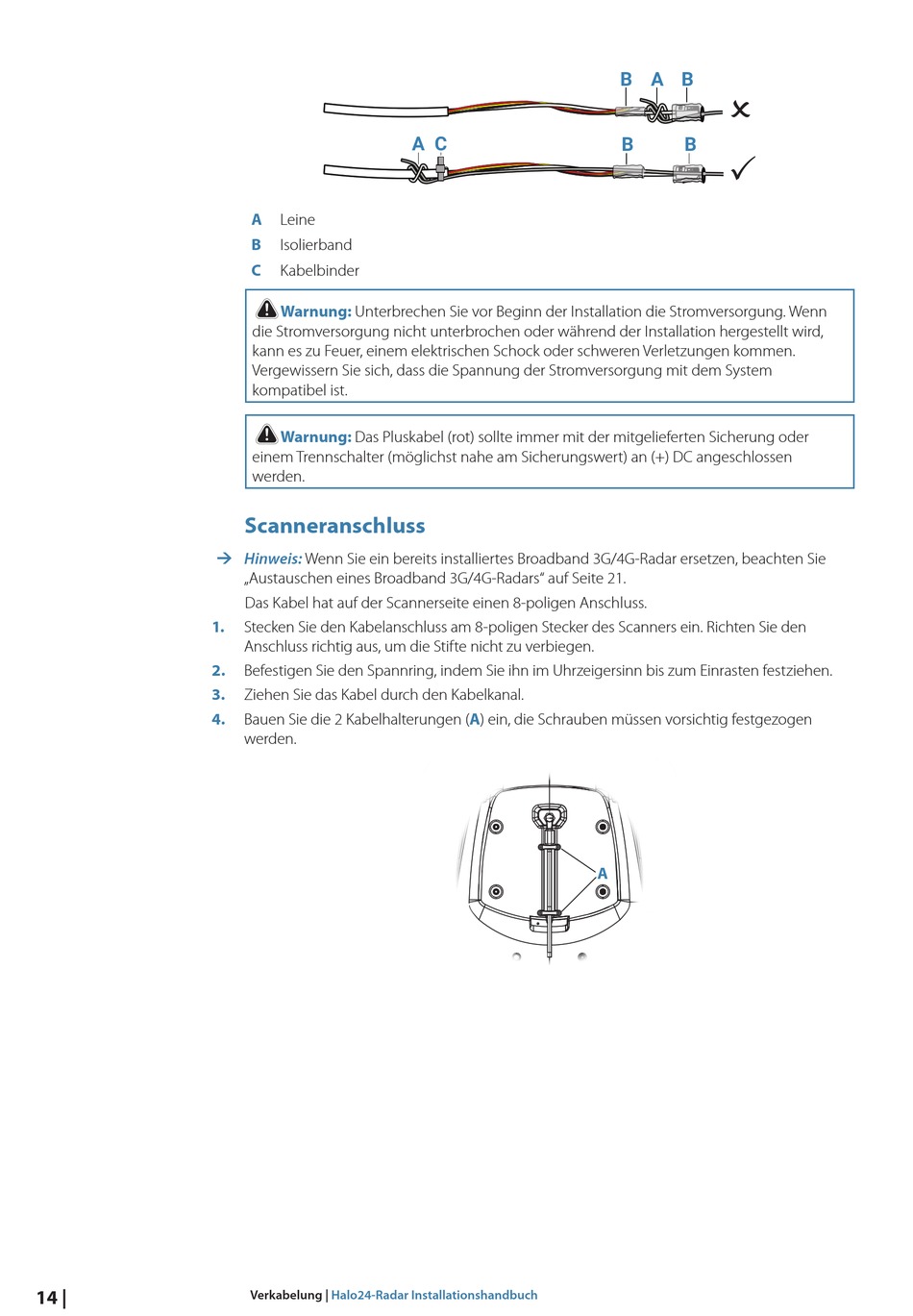

Scanneranschluss
¼ Hinweis:
Wenn Sie ein bereits installiertes Broadband 3G/4G-Radar ersetzen, beachten Sie
„Austauschen eines Broadband 3G/4G-Radars" auf Seite 21.
Das Kabel hat auf der Scannerseite einen 8-poligen Anschluss.
1.
Stecken Sie den Kabelanschluss am 8-poligen Stecker des Scanners ein. Richten Sie den
Anschluss richtig aus, um die Stifte nicht zu verbiegen.
2.
Befestigen Sie den Spannring, indem Sie ihn im Uhrzeigersinn bis zum Einrasten festziehen.
3.
Ziehen Sie das Kabel durch den Kabelkanal.
4.
Bauen Sie die 2 Kabelhalterungen (A) ein, die Schrauben müssen vorsichtig festgezogen
werden.
Verkabelung |
Halo24-Radar Installationshandbuch
A
C
B
A
B
B
B
A
