16 |

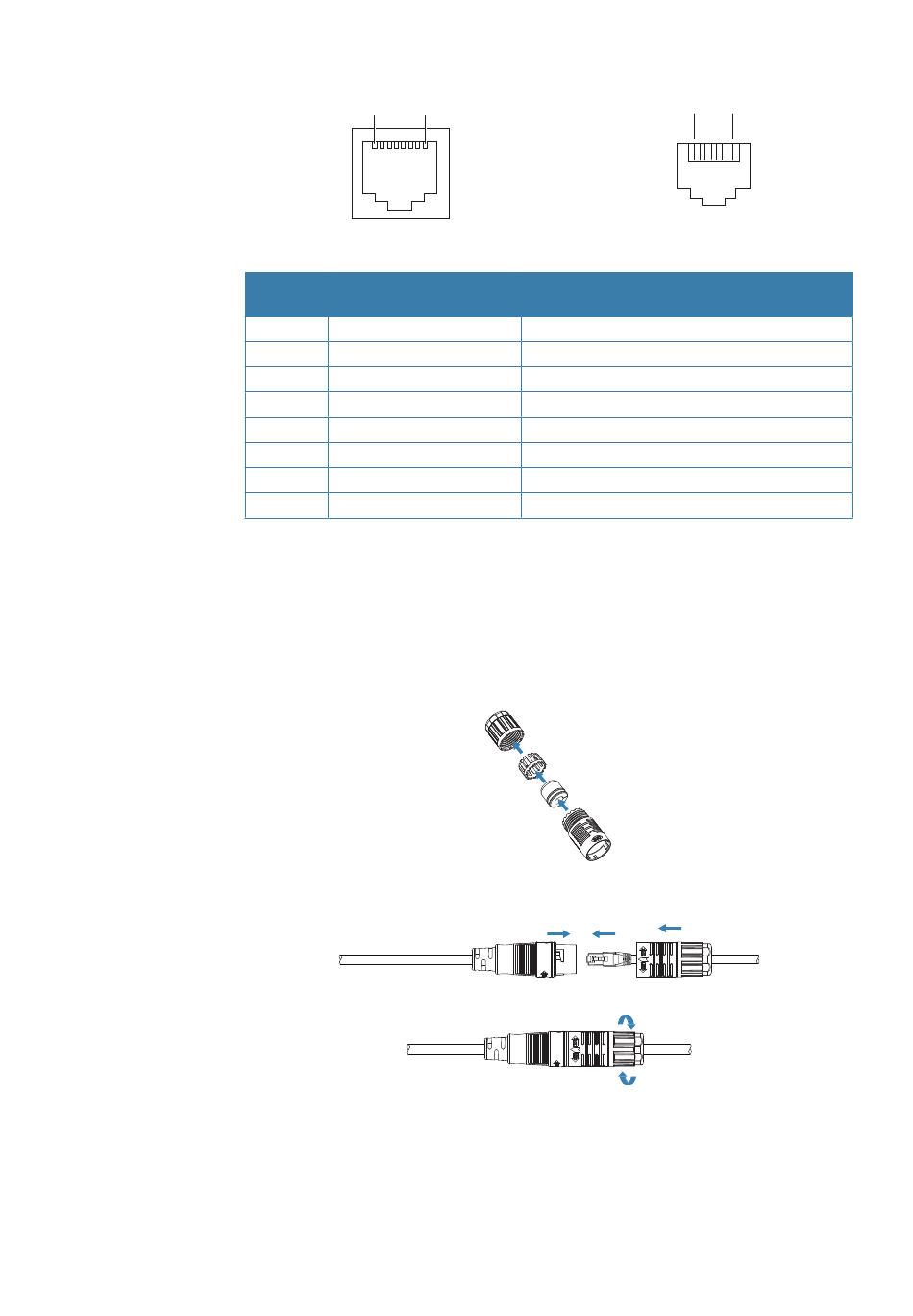

Details zum Ethernet-Anschluss RJ45
1
Ethernet-Switch-Buchse
Pin-
Aderfarbe
Belegung
1
Weiß/Orange
2
Orange
3
Weiß/Grün
4
Blau
5
Weiß/Blau
6
Grün
7
Weiß/Braun
8
Braun
Ethernet-Adapterkabel
Das Ethernet-Adapterkabel kann zum Anschluss des Scanners an einen 5-poligen
Ethernet-Anschluss verwendet werden. Verwenden Sie die mitgelieferte wasserdichte
Kabeldurchführung, um die Verbindung zwischen dem Verbindungskabel und dem Ethernet-
Adapterkabel abzudichten.
Wasserdichte Kabeldurchführung
1.
Schieben Sie den Kabelschuh über das Kabel.
2.
Schließen Sie die Kabel zusammen, und befestigen Sie die Kabeldurchführung am
Adapterkabel.
3.
Ziehen Sie die Kabeldichtung fest.
Verkabelung |
Halo24-Radar Installationshandbuch
8
Beschreibung
Datenübertragung +
Datenübertragung -
Datenempfang +
Nicht belegt
Nicht belegt
Datenempfang -
Nicht belegt
Nicht belegt
8
1
Verbindungskabel (RJ45-Stecker)
