10 |

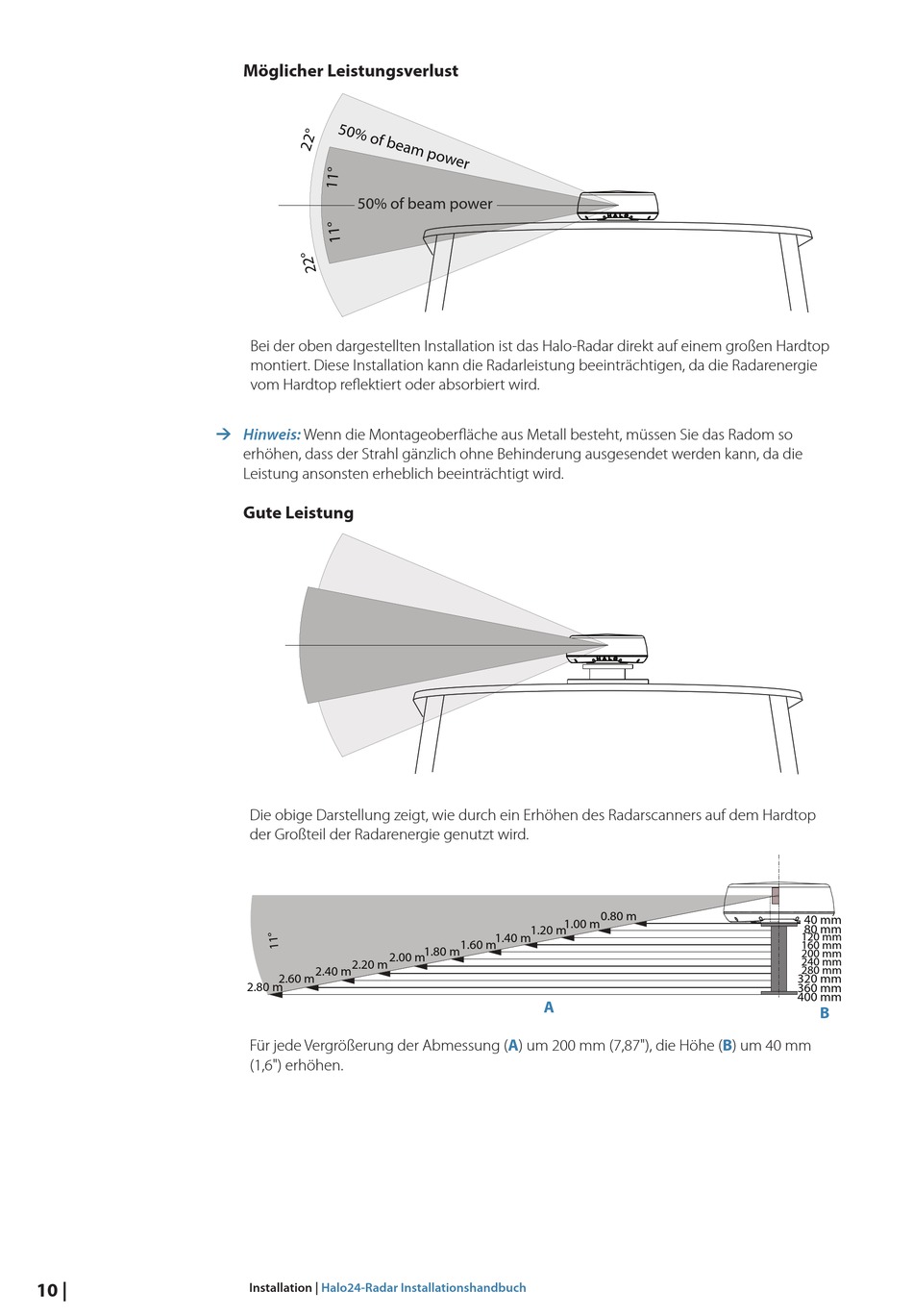

Möglicher Leistungsverlust
50% of beam power
Bei der oben dargestellten Installation ist das Halo-Radar direkt auf einem großen Hardtop
montiert. Diese Installation kann die Radarleistung beeinträchtigen, da die Radarenergie
vom Hardtop reflektiert oder absorbiert wird.
¼ Hinweis:
Wenn die Montageoberfläche aus Metall besteht, müssen Sie das Radom so
erhöhen, dass der Strahl gänzlich ohne Behinderung ausgesendet werden kann, da die
Leistung ansonsten erheblich beeinträchtigt wird.
Gute Leistung
Die obige Darstellung zeigt, wie durch ein Erhöhen des Radarscanners auf dem Hardtop
der Großteil der Radarenergie genutzt wird.
2.20 m
2.40 m
2.60 m
2.80 m
Für jede Vergrößerung der Abmessung (A) um 200 mm (7,87"), die Höhe (B) um 40 mm
(1,6") erhöhen.
Installation |
Halo24-Radar Installationshandbuch
1.20 m
1.40 m
1.60 m
1.80 m
2.00 m
A
0.80 m
1.00 m
40 mm
80 mm
120 mm
160 mm
200 mm
240 mm
280 mm
320 mm
360 mm
400 mm
B
