Abb. 3 Installations-Kon g.
10 |
Installation |
Installation
Vorbereitung der Installation

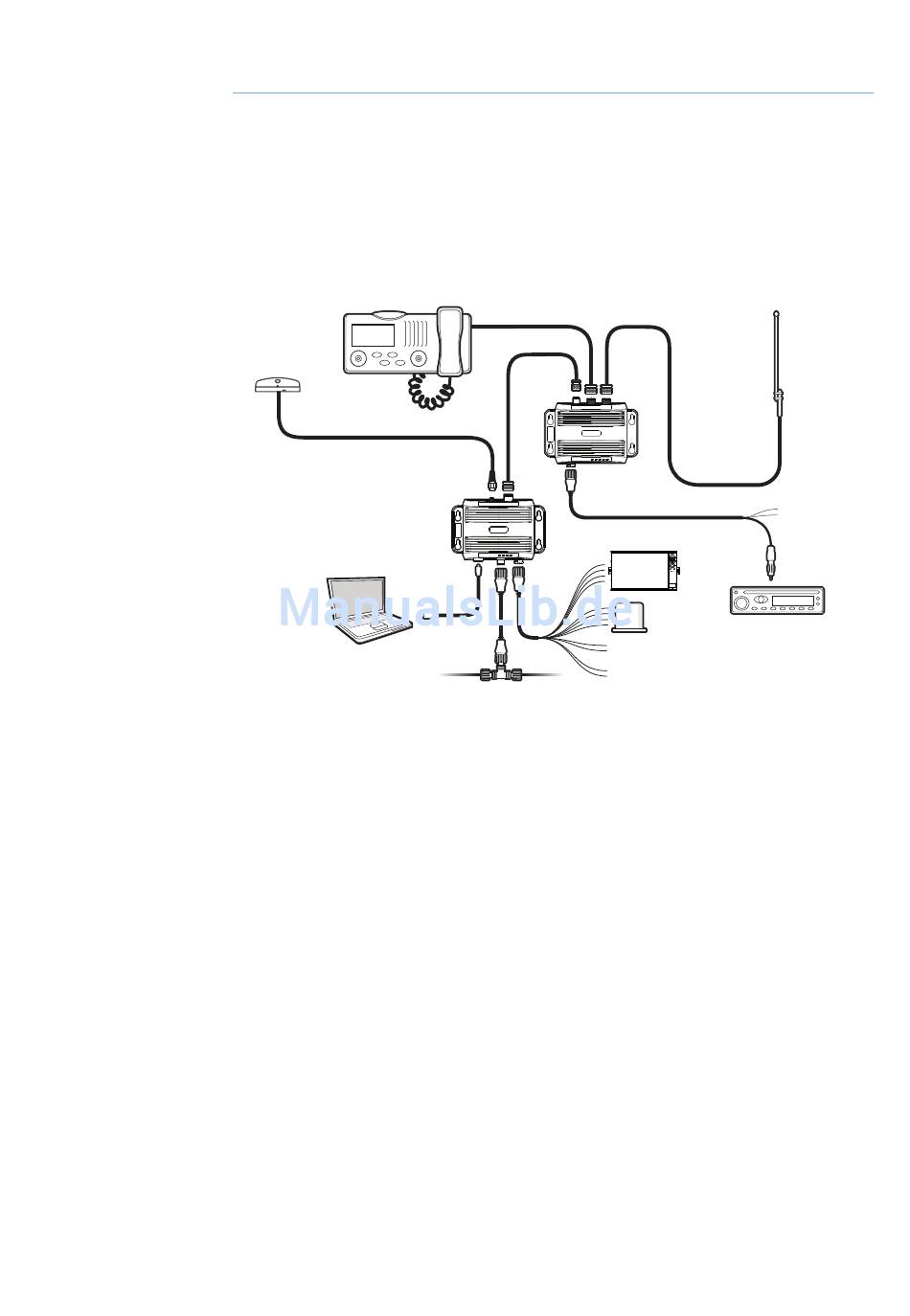

In Abbildung 3 ist eine typische Konfiguration für die Installation
eines NSPL-500 dargestellt. Nehmen Sie sich vor Beginn der
Installation ausreichend Zeit, um sich mit den Systemelementen
und ihren Anschlüssen vertraut zu machen.
UKW-Funkanlage
GPS-Antenne
PC (optional)
Abbildung 3: Typische Konfiguration für die Installation
Zusätzlich zu den im Lieferumfang des NSPL-500 enthaltenen Teilen
benötigen Sie für die Installation noch Folgendes:
UKW-Antenne
Damit der NSPL-500 funktionieren kann, muss er an eine geeignete
UKW-Antenne angeschlossen werden. Hierfür genügt eine
standardmäßige UKW-Antenne für den See- und Binnenfunk, wie
sie für UKW-Sprechfunkanlagen verwendet wird. In Bezug auf den
Betrieb von Antennen sind die Warnhinweise in Abschnitt 1 zu
beachten.
UKW-Funkanlage
Wenn Sie ein vorhandenes UKW-Funkgerät direkt an eine UKW-
Antenne angeschlossen haben, können Sie diese Verbindung
trennen und stattdessen beide an den entsprechenden
Anschlüssen des NSPL-500 anschließen.
Benutzerhandbuch NSPL-500
NAIS-500
NMEA 2000
UKW-Antenne
NSPL-500
Kartenplotter
NMEA 0183
Gerät
FM-Radio
Schalter
Versorgung Ein
Versorgung Ein
