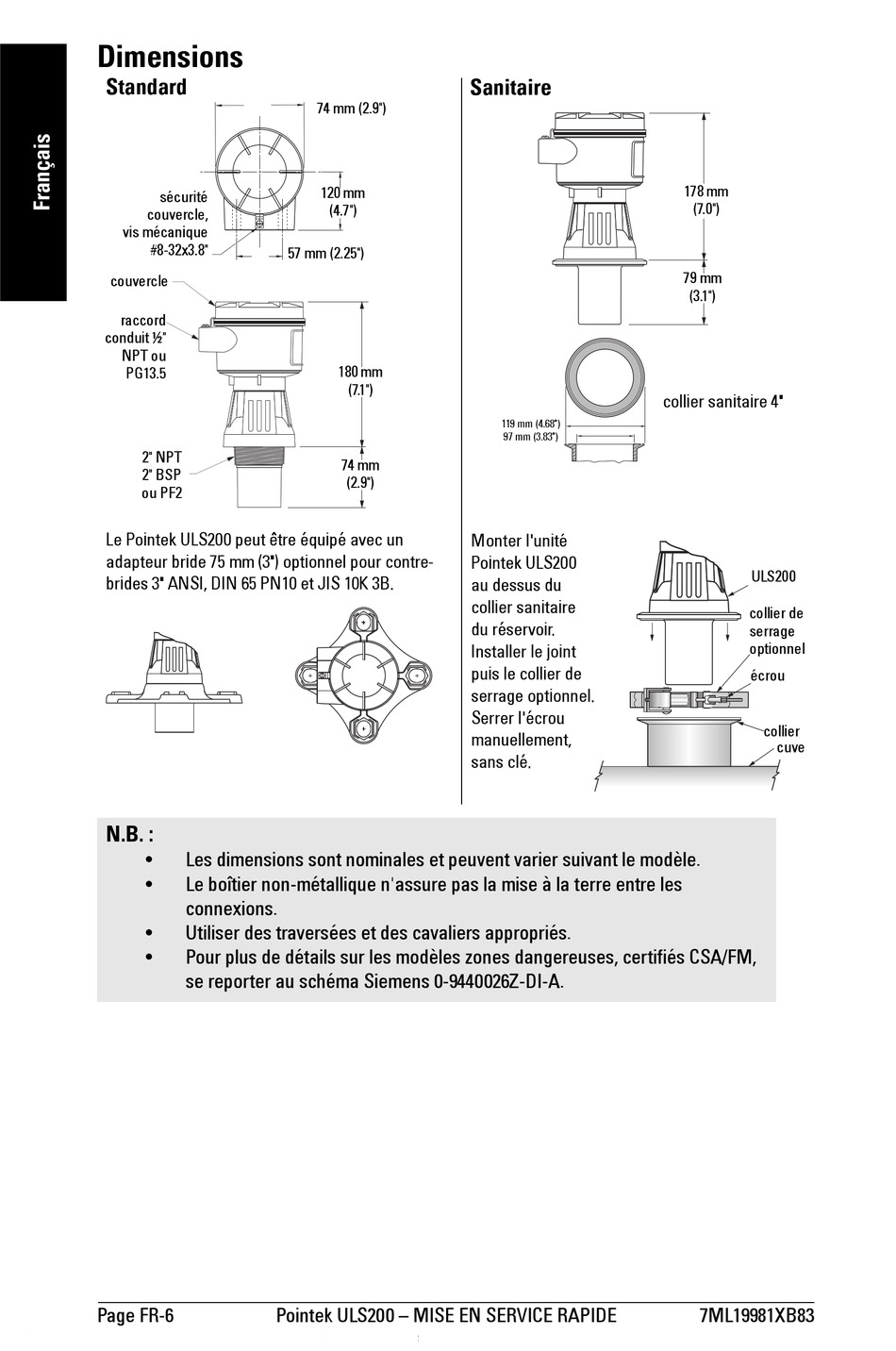

Dimensions
Standard
sécurité
couvercle,
vis mécanique
#8-32x3.8"
couvercle
raccord
conduit ½"
NPT ou
PG13.5
2" NPT
2" BSP
ou PF2
Le Pointek ULS200 peut être équipé avec un
adapteur bride 75 mm (3") optionnel pour contre-
brides 3" ANSI, DIN 65 PN10 et JIS 10K 3B.
N.B. :
Les dimensions sont nominales et peuvent varier suivant le modèle.
Le boîtier non-métallique n'assure pas la mise à la terre entre les
connexions.
Utiliser des traversées et des cavaliers appropriés.
Pour plus de détails sur les modèles zones dangereuses, certifiés CSA/FM,
se reporter au schéma Siemens 0-9440026Z-DI-A.
Page FR-6
74 mm (2.9")
120 mm
(4.7")
57 mm (2.25")
180 mm
(7.1")
74 mm
(2.9")
Pointek ULS200 – MISE EN SERVICE RAPIDE
Sanitaire
119 mm (4.68")
97 mm (3.83")
Monter l'unité
Pointek ULS200
au dessus du
collier sanitaire
du réservoir.
Installer le joint
puis le collier de
serrage optionnel.
Serrer l'écrou
manuellement,
sans clé.
178 mm
(7.0")
79 mm
(3.1")
collier sanitaire 4"
ULS200
collier de
serrage
optionnel
écrou
collier
cuve
7ML19981XB83
