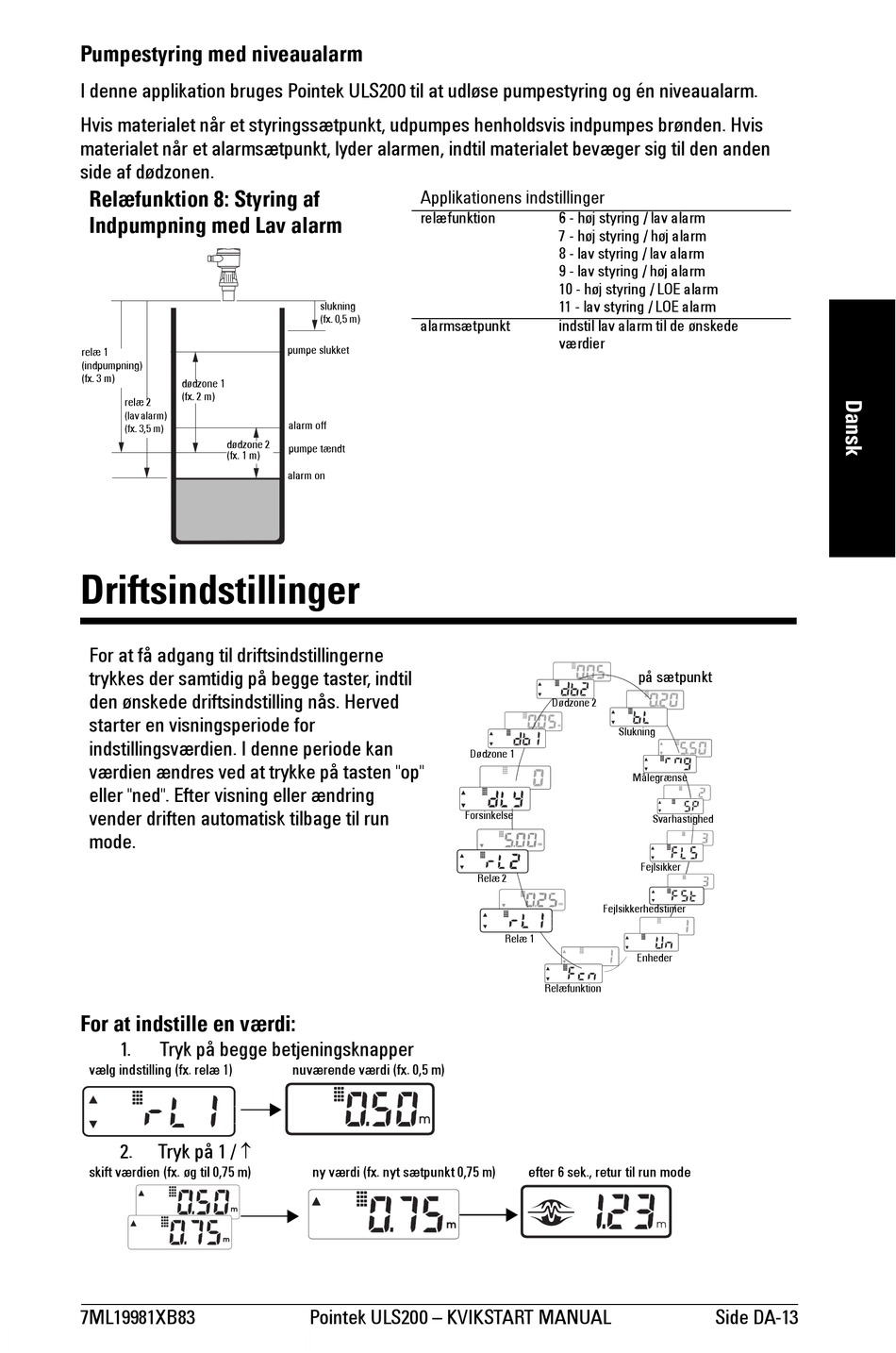

Siemens Milltronics Pointek ULS200 Kurzanleitung Seite 33

Pumpestyring med niveaualarm
I denne applikation bruges Pointek ULS200 til at udløse pumpestyring og én niveaualarm.
Hvis materialet når et styringssætpunkt, udpumpes henholdsvis indpumpes brønden. Hvis
materialet når et alarmsætpunkt, lyder alarmen, indtil materialet bevæger sig til den anden
side af dødzonen.
Relæfunktion 8: Styring af
Indpumpning med Lav alarm
relæ 1
(indpumpning)
(fx. 3 m)
dødzone 1
(fx. 2 m)
relæ 2
(lav alarm)
(fx. 3,5 m)
dødzone 2
(fx. 1 m)
Driftsindstillinger
For at få adgang til driftsindstillingerne
trykkes der samtidig på begge taster, indtil
den ønskede driftsindstilling nås. Herved
starter en visningsperiode for
indstillingsværdien. I denne periode kan
værdien ændres ved at trykke på tasten "op"
eller "ned". Efter visning eller ændring
vender driften automatisk tilbage til run
mode.
For at indstille en værdi:
1. Tryk på begge betjeningsknapper
vælg indstilling (fx. relæ 1)
2. Tryk på 1 /

skift værdien (fx. øg til 0,75 m)
7ML19981XB83
Applikationens indstillinger
relæfunktion
slukning
(fx. 0,5 m)
alarmsætpunkt
pumpe slukket
alarm off
pumpe tændt
alarm on
nuværende værdi (fx. 0,5 m)
ny værdi (fx. nyt sætpunkt 0,75 m)
Pointek ULS200 – KVIKSTART MANUAL
6 - høj styring / lav alarm
7 - høj styring / høj alarm
8 - lav styring / lav alarm
9 - lav styring / høj alarm
10 - høj styring / LOE alarm
11 - lav styring / LOE alarm
indstil lav alarm til de ønskede
værdier
Dødzone 2
Slukning
Dødzone 1
Forsinkelse
f t
m
f t
m
Relæ 2
f t
m
Fejlsikkerhedstimer
f t
m
Relæ 1
Relæfunktion
efter 6 sek., retur til run mode
på sætpunkt
Målegrænse
f t
m
Svarhastighed
f t
m
Fejlsikker
f t
m
f t
m
Enheder
Side DA-13
