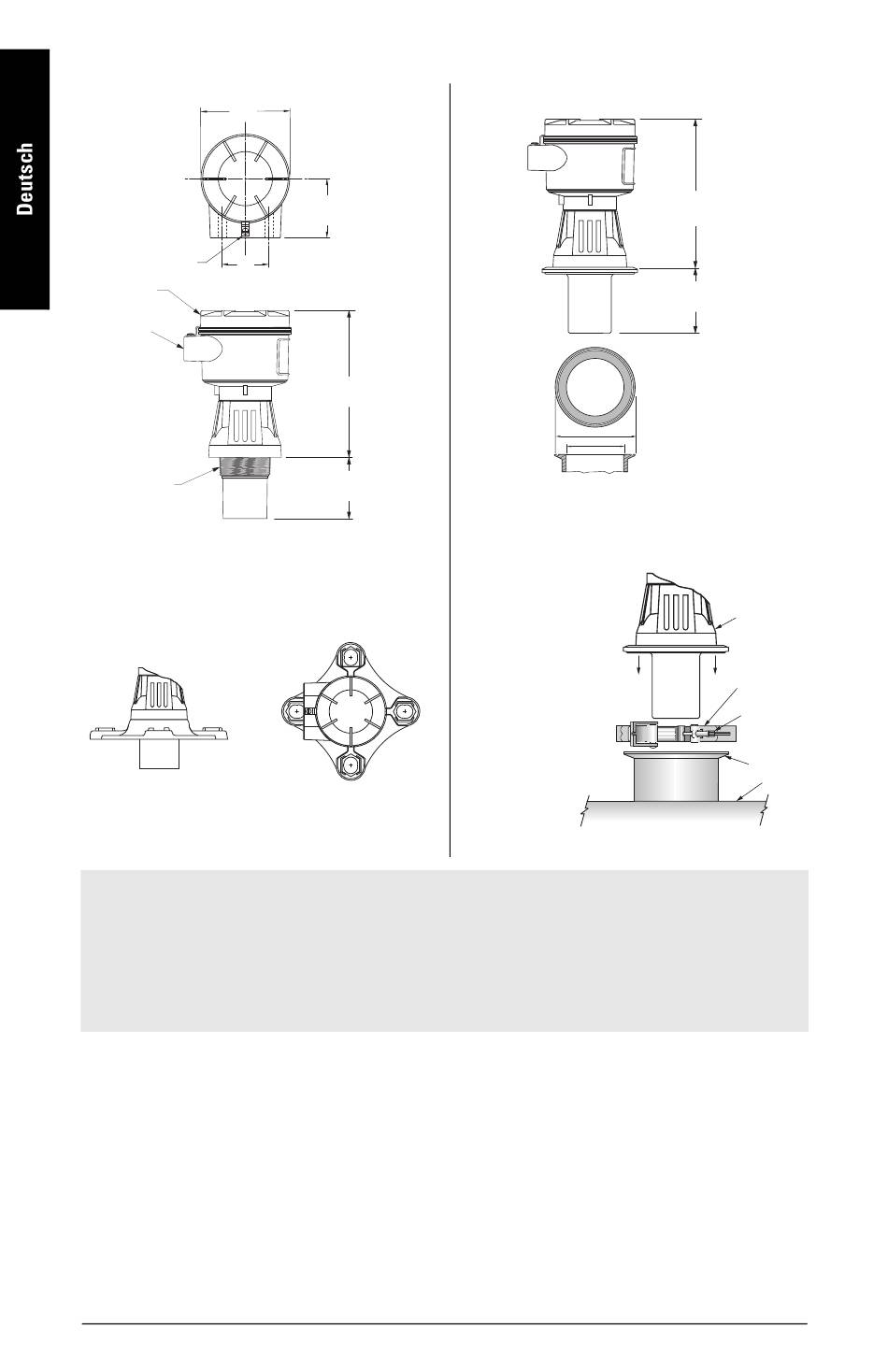

Abmessungen
Standard
Verschluss-
sicherung
#8-32x3.8"
Maschinen-
schraube
Deckel
Gewinde-
anschluss
½" NPT
oder
PG13,5
2" NPT
2" BSP
oder PF2
Zur Übereinstimmung des Pointek ULS200 mit
Flanschen der Größe 3" ANSI, DIN 65, PN10 und
JIS 10K 3B kann der 75 mm (3") Flanschadapter
verwendet werden.
Hinweise:
•
Die Maßangaben sind nominal und können je nach Materialtyp schwanken.
•
Das Gehäuse ist schutzisoliert und besitzt keine Erdverbindung zu der Klemmleiste.
•
Verwenden Sie geeignete Durchführungen.
•
Angaben zu Ausführungen für Ex-Bereiche mit CSA-/FM-Zulassungen finden Sie in
der Siemens Zeichnung Nr. 0-9440026Z-DI-A.
Seite DE-6
74 mm (2.9")
120 mm
(4.7")
57 mm (2.25")
180 mm
(7.1")
74 mm
(2.9")
Pointek ULS200 – KURZANLEITUNG
Sanitär
119 mm (4.68")
97 mm (3.83")
Montieren Sie Poin-
tek ULS200 oben auf
den Sanitär-Gegen-
flansch des Tanks.
Für festen Sitz ist die
Dichtung mit der
optionalen Klemme
einzufassen.
Ziehen Sie die Ein-
stellmutter von Hand
an. Keinen Schlüssel
verwenden.
178 mm
(7.0")
79 mm
(3.1")
4" Sanitärflansch
ULS200
Optionale
Klemme
Einstell-
mutter
Gegen-
flansch
Tank
7ML19981XB83
