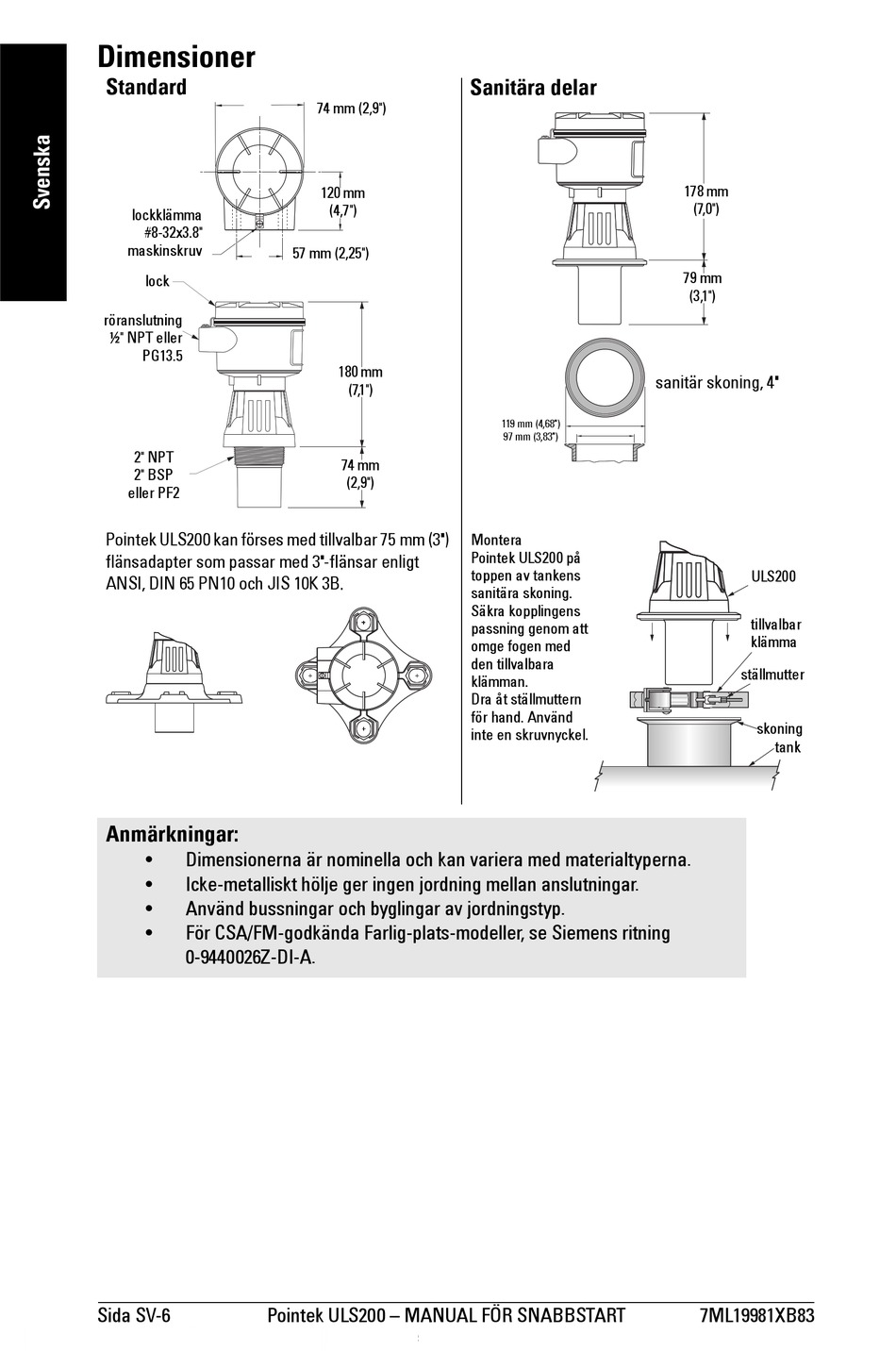

Dimensioner
Standard
lockklämma
#8-32x3.8"
maskinskruv
lock
röranslutning
½" NPT eller
PG13.5
2" NPT
2" BSP
eller PF2
Pointek ULS200 kan förses med tillvalbar 75 mm (3")
flänsadapter som passar med 3"-flänsar enligt
ANSI, DIN 65 PN10 och JIS 10K 3B.
Anmärkningar:
Dimensionerna är nominella och kan variera med materialtyperna.
Icke-metalliskt hölje ger ingen jordning mellan anslutningar.
Använd bussningar och byglingar av jordningstyp.
För CSA/FM-godkända Farlig-plats-modeller, se Siemens ritning 
0-9440026Z-DI-A.
Sida SV-6
74 mm (2,9")
120 mm
(4,7")
57 mm (2,25")
180 mm
(7,1")
74 mm
(2,9")
Pointek ULS200 – MANUAL FÖR SNABBSTART
Sanitära delar
119 mm (4,68")
97 mm (3,83")
Montera
Pointek ULS200 på
toppen av tankens
sanitära skoning.
Säkra kopplingens
passning genom att
omge fogen med
den tillvalbara
klämman.
Dra åt ställmuttern
för hand. Använd
inte en skruvnyckel.
178 mm
(7,0")
79 mm
(3,1")
sanitär skoning, 4"
ULS200
tillvalbar
klämma
ställmutter
skoning
tank
7ML19981XB83
