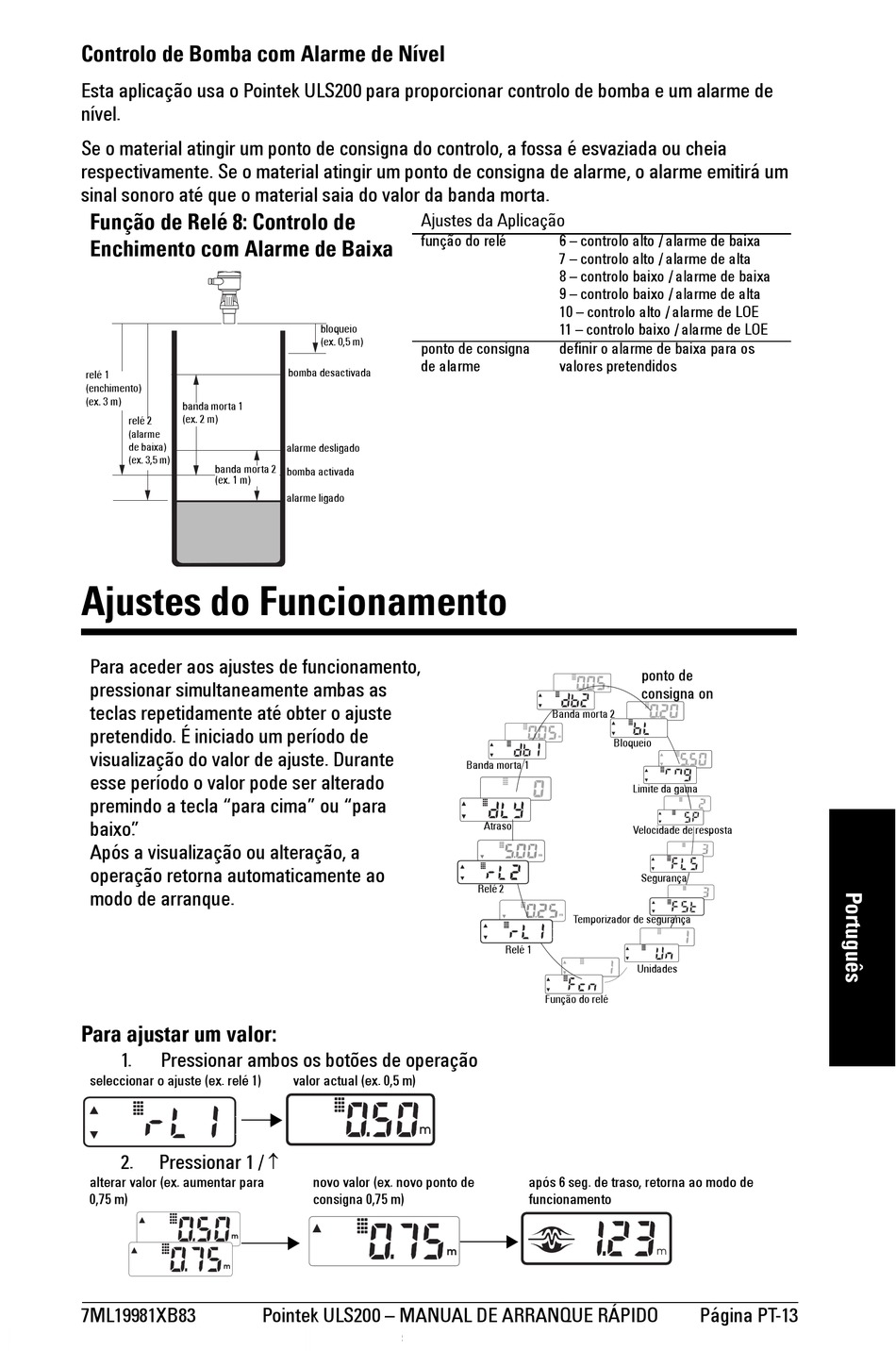

Siemens Milltronics Pointek ULS200 Kurzanleitung Seite 159

Controlo de Bomba com Alarme de Nível
Esta aplicação usa o Pointek ULS200 para proporcionar controlo de bomba e um alarme de
nível.
Se o material atingir um ponto de consigna do controlo, a fossa é esvaziada ou cheia
respectivamente. Se o material atingir um ponto de consigna de alarme, o alarme emitirá um
sinal sonoro até que o material saia do valor da banda morta.
Função de Relé 8: Controlo de
Enchimento com Alarme de Baixa
relé 1
(enchimento)
(ex. 3 m)
banda morta 1
(ex. 2 m)
relé 2
(alarme
de baixa)
(ex. 3,5 m)
banda morta 2
(ex. 1 m)
Ajustes do Funcionamento
Para aceder aos ajustes de funcionamento,
pressionar simultaneamente ambas as
teclas repetidamente até obter o ajuste
pretendido. É iniciado um período de
visualização do valor de ajuste. Durante
esse período o valor pode ser alterado
premindo a tecla "para cima" ou "para
baixo" . 
Após a visualização ou alteração, a
operação retorna automaticamente ao
modo de arranque.
Para ajustar um valor:
1. Pressionar ambos os botões de operação
seleccionar o ajuste (ex. relé 1)
2. Pressionar 1 /
alterar valor (ex. aumentar para
0,75 m)
7ML19981XB83
Ajustes da Aplicação
função do relé
bloqueio
(ex. 0,5 m)
ponto de consigna
de alarme
bomba desactivada
alarme desligado
bomba activada
alarme ligado
valor actual (ex. 0,5 m)

novo valor (ex. novo ponto de
consigna 0,75 m)
Pointek ULS200 – MANUAL DE ARRANQUE RÁPIDO
6 – controlo alto / alarme de baixa
7 – controlo alto / alarme de alta
8 – controlo baixo / alarme de baixa
9 – controlo baixo / alarme de alta
10 – controlo alto / alarme de LOE
11 – controlo baixo / alarme de LOE
definir o alarme de baixa para os
valores pretendidos
Banda morta 2
Bloqueio
Banda morta 1
Atraso
f t
m
f t
m
Relé 2
f t
m
Temporizador de segurança
f t
m
Relé 1
Função do relé
após 6 seg. de traso, retorna ao modo de
funcionamento
ponto de
consigna on
Limite da gama
f t
m
Velocidade de resposta
f t
m
Segurança
f t
m
f t
m
Unidades
Página PT-13
