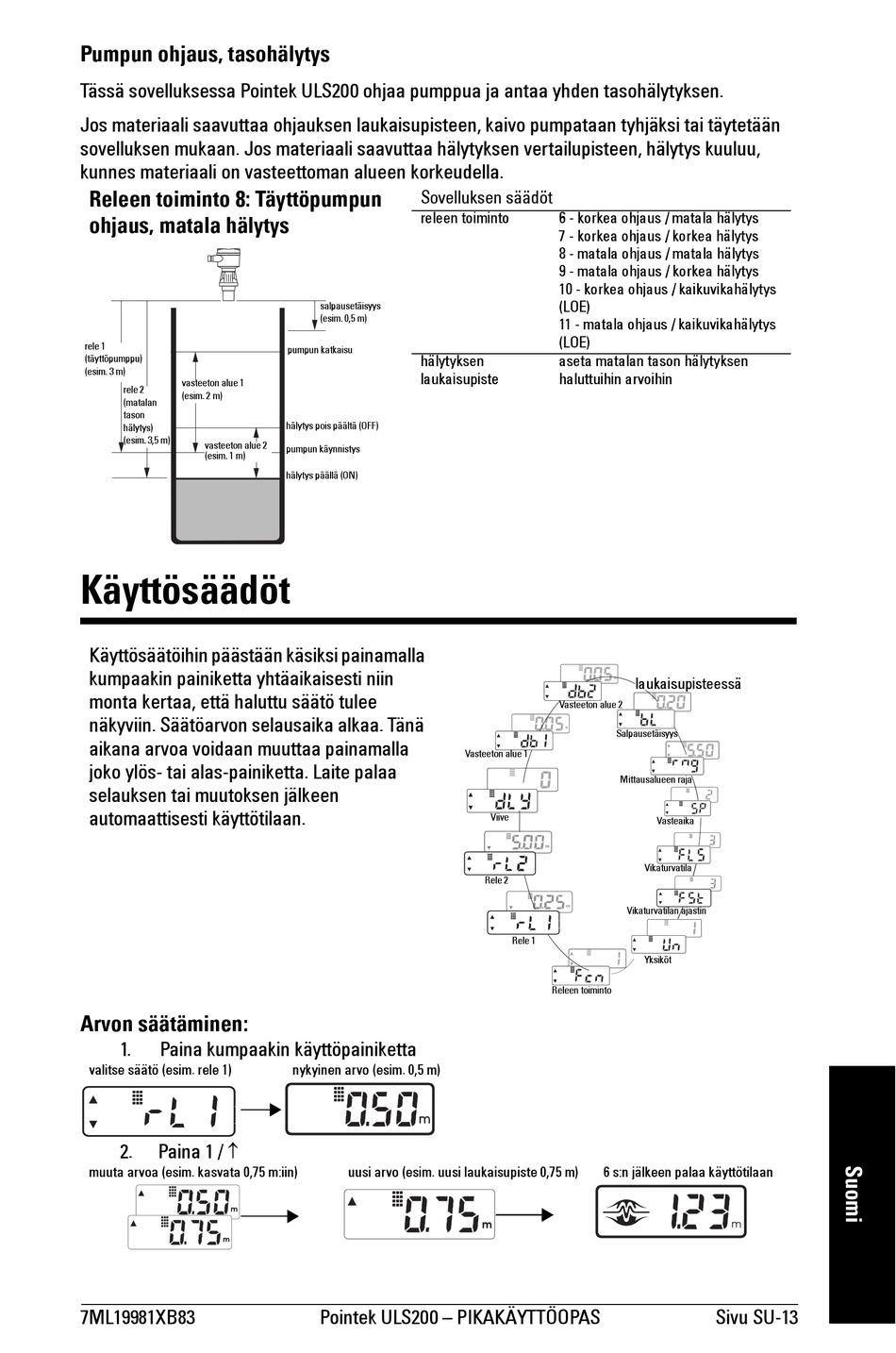

Pumpun ohjaus, tasohälytys
Tässä sovelluksessa Pointek ULS200 ohjaa pumppua ja antaa yhden tasohälytyksen.
Jos materiaali saavuttaa ohjauksen laukaisupisteen, kaivo pumpataan tyhjäksi tai täytetään
sovelluksen mukaan. Jos materiaali saavuttaa hälytyksen vertailupisteen, hälytys kuuluu,
kunnes materiaali on vasteettoman alueen korkeudella.
Releen toiminto 8: Täyttöpumpun
ohjaus, matala hälytys
rele 1
(täyttöpumppu)
(esim. 3 m)
vasteeton alue 1
rele 2
(esim. 2 m)
(matalan
tason
hälytys)
(esim. 3,5 m)
vasteeton alue 2
(esim. 1 m)
Käyttösäädöt
Käyttösäätöihin päästään käsiksi painamalla
kumpaakin painiketta yhtäaikaisesti niin
monta kertaa, että haluttu säätö tulee
näkyviin. Säätöarvon selausaika alkaa. Tänä
aikana arvoa voidaan muuttaa painamalla
joko ylös- tai alas-painiketta. Laite palaa
selauksen tai muutoksen jälkeen
automaattisesti käyttötilaan.
Arvon säätäminen:
1. Paina kumpaakin käyttöpainiketta
valitse säätö (esim. rele 1)
2. Paina 1 /

muuta arvoa (esim. kasvata 0,75 m:iin)
7ML19981XB83
Sovelluksen säädöt
releen toiminto
salpausetäisyys
(esim. 0,5 m)
pumpun katkaisu
hälytyksen
laukaisupiste
hälytys pois päältä (OFF)
pumpun käynnistys
hälytys päällä (ON)
nykyinen arvo (esim. 0,5 m)
uusi arvo (esim. uusi laukaisupiste 0,75 m)
Pointek ULS200 – PIKAKÄYTTÖOPAS
6 - korkea ohjaus / matala hälytys
7 - korkea ohjaus / korkea hälytys
8 - matala ohjaus / matala hälytys
9 - matala ohjaus / korkea hälytys
10 - korkea ohjaus / kaikuvikahälytys
(LOE)
11 - matala ohjaus / kaikuvikahälytys
(LOE)
aseta matalan tason hälytyksen
haluttuihin arvoihin
Vasteeton alue 2
Salpausetäisyys
Vasteeton alue 1
Mittausalueen raja
Viive
f t
m
f t
m
Rele 2
f t
m
Vikaturvatilan ajastin
f t
m
Rele 1
Releen toiminto
6 s:n jälkeen palaa käyttötilaan
laukaisupisteessä
f t
m
Vasteaika
f t
m
Vikaturvatila
f t
m
f t
m
Yksiköt
Sivu SU-13
