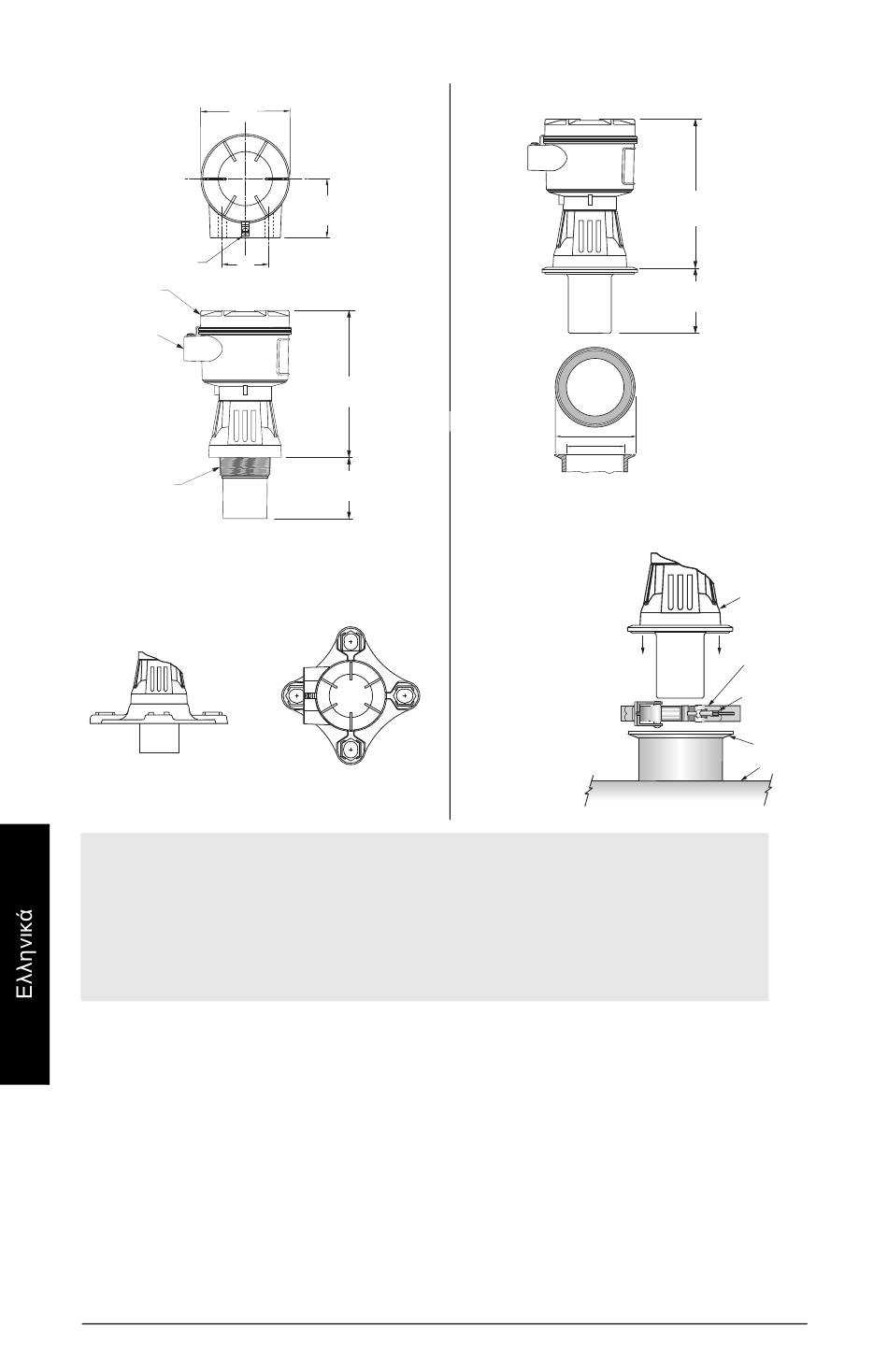

Διαστάσεις
Στάνταρ
κλιπ καπακιού
βίδα μηχανήματος
#8-32x3,8"
καπάκι
σύνδεση
αγωγών ½"
NPT ή
PG13.5
2" NPT
2" BSP
ή PF2
Το Pointek ULS200 μπορεί να τοποθετηθεί με τον
προαιρετικό φλαντζωτό προσαρμογέα 75 mm
για εφαρμογή σε φλάντζες 3" ANSI, DIN 65 PN10
και JIS 10K 3B.
Σημειώσεις:
Οι διαστάσεις είναι ονομαστικές και ενδέχεται να διαφέρουν στους
διάφορους τύπους υλικών.
Το μη μεταλλικό περίβλημα δεν παρέχει γείωση μεταξύ των συνδέσεων.
Να χρησιμοποιείτε διαπεραστήρες και βραχυκυκλωτήρες τύπου γείωσης.
Για τα μοντέλα Επικίνδυνων Σημείων με έγκριση CSA/FM ανατρέξτε στο
σχέδιο 0-9440026Z-DI-A της Siemens.
Σελίδα EL-6
Pointek ULS200 – ΠΕΡΙΛΗΠΤΙΚΟ ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ
Υγειονομική
74 mm (2,9")
120 mm
(4,7")
57 mm (2,25")
180 mm
(7,1")
74 mm
(2,9")
Τοποθετήστε το
Pointek ULS200 στο
(3")
πάνω μέρος του
υγειονομικού
κολάρου της
δεξαμενής.
Εξασφαλίστε την
καλή επαφή
περιβάλλοντας την
ένωση με τον
προαιρετικό
σφιγκτήρα.
Σφίξτε με το χέρι το
παξιμάδι ρύθμισης.
Μην χρησιμοποιείτε
κλειδί.
119 mm (4,68")
97 mm (3,83")
178 mm
(7,0")
79 mm
(3,1")
υγειονομικό κολάρο,
4"
ULS200
προαιρετικός
σφιγκτήρας
παξιμάδι
ρύθμισης
κολάρο
δεξαμενή
7ML19981XB83
