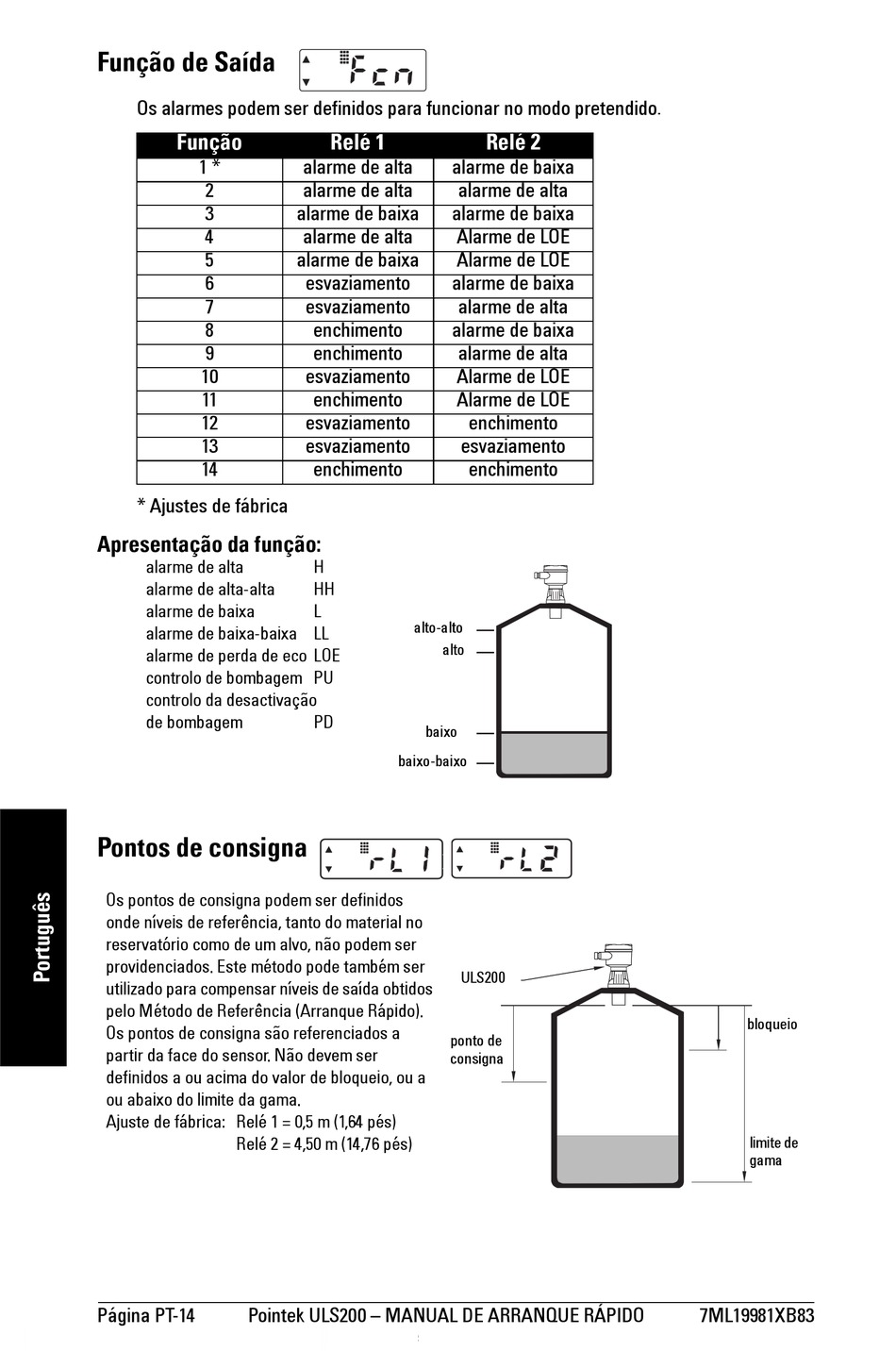

Função de Saída
Os alarmes podem ser definidos para funcionar no modo pretendido.
Função
1 *
2
3
4
5
6
7
8
9
10
11
12
13
14
* Ajustes de fábrica
Apresentação da função:
alarme de alta
alarme de alta-alta
alarme de baixa
alarme de baixa-baixa LL 
alarme de perda de eco LOE 
controlo de bombagem PU
controlo da desactivação
de bombagem
Pontos de consigna
Os pontos de consigna podem ser definidos
onde níveis de referência, tanto do material no
reservatório como de um alvo, não podem ser
providenciados. Este método pode também ser
utilizado para compensar níveis de saída obtidos
pelo Método de Referência (Arranque Rápido).
Os pontos de consigna são referenciados a
partir da face do sensor. Não devem ser
definidos a ou acima do valor de bloqueio, ou a
ou abaixo do limite da gama.
Ajuste de fábrica: Relé 1 = 0,5 m (1,64 pés)
Relé 2 = 4,50 m (14,76 pés)
Página PT-14 Pointek ULS200 – MANUAL DE ARRANQUE RÁPIDO
Relé 1
alarme de alta alarme de baixa
alarme de alta alarme de alta
alarme de baixa alarme de baixa
alarme de alta Alarme de LOE
alarme de baixa Alarme de LOE
esvaziamento alarme de baixa
esvaziamento alarme de alta
enchimento alarme de baixa
enchimento alarme de alta
esvaziamento Alarme de LOE
enchimento Alarme de LOE
esvaziamento
esvaziamento esvaziamento
enchimento
H
HH 
L 
alto-alto
alto
PD
baixo
baixo-baixo
ULS200
ponto de
consigna
Relé 2
enchimento
enchimento
bloqueio
limite de
gama
7ML19981XB83
