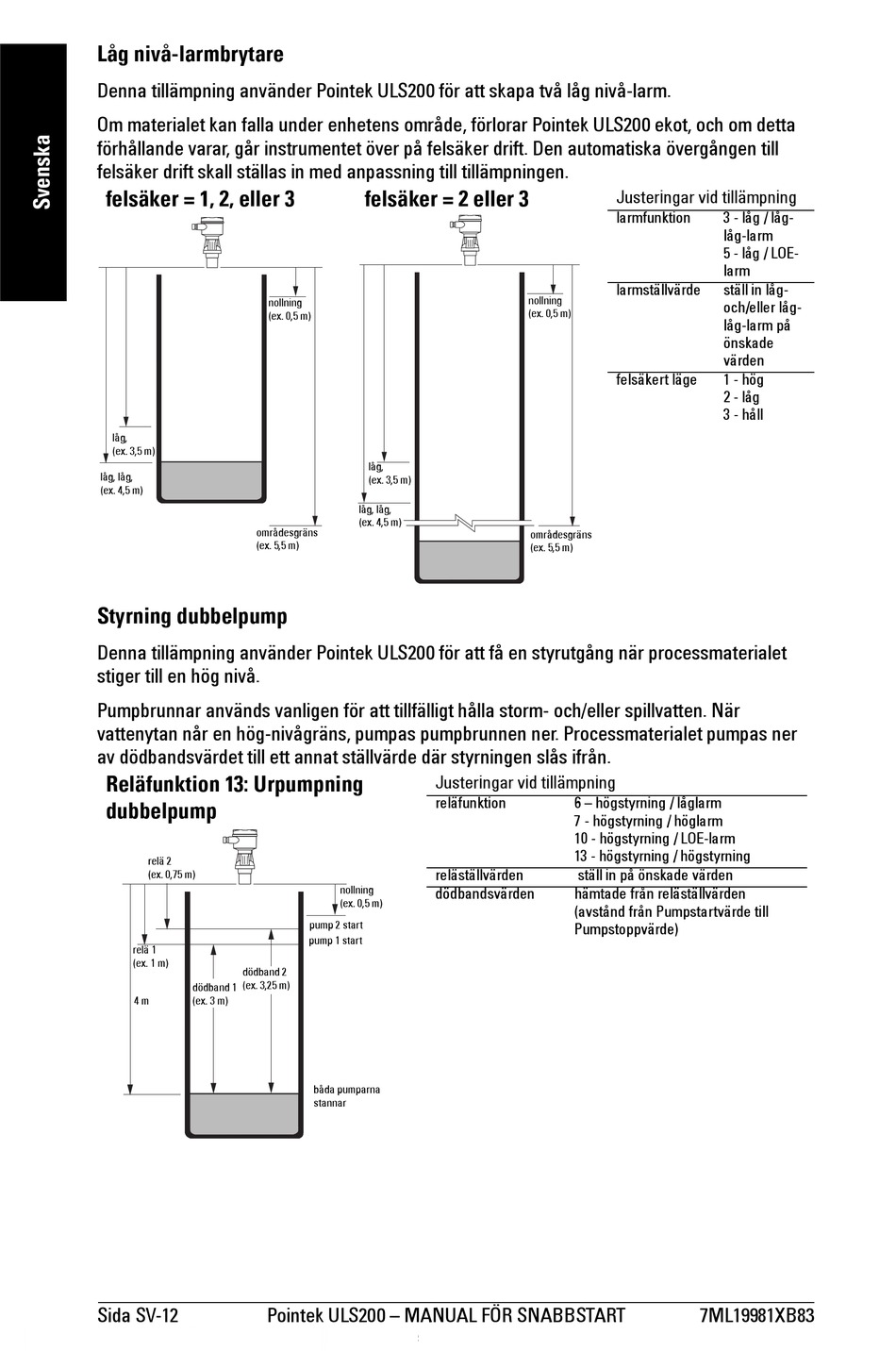

Låg nivå-larmbrytare
Denna tillämpning använder Pointek ULS200 för att skapa två låg nivå-larm.
Om materialet kan falla under enhetens område, förlorar Pointek ULS200 ekot, och om detta
förhållande varar, går instrumentet över på felsäker drift. Den automatiska övergången till
felsäker drift skall ställas in med anpassning till tillämpningen.
felsäker = 1, 2, eller 3
låg,
(ex. 3,5 m)
låg, låg, 
(ex. 4,5 m)
områdesgräns
(ex. 5,5 m)
Styrning dubbelpump
Denna tillämpning använder Pointek ULS200 för att få en styrutgång när processmaterialet
stiger till en hög nivå.
Pumpbrunnar används vanligen för att tillfälligt hålla storm- och/eller spillvatten. När
vattenytan når en hög-nivågräns, pumpas pumpbrunnen ner. Processmaterialet pumpas ner
av dödbandsvärdet till ett annat ställvärde där styrningen slås ifrån.
Reläfunktion 13: Urpumpning
dubbelpump
relä 2
(ex. 0,75 m)
relä 1
(ex. 1 m)
dödband 2
(ex. 3,25 m)
dödband 1
4 m (ex. 3 m)
Sida SV-12
felsäker = 2 eller 3
nollning
(ex. 0,5 m)
låg,
(ex. 3,5 m)
låg, låg, 
(ex. 4,5 m)
nollning
(ex. 0,5 m)
pump 2 start
pump 1 start
båda pumparna
stannar
Pointek ULS200 – MANUAL FÖR SNABBSTART
nollning
(ex. 0,5 m)
områdesgräns
(ex. 5,5 m)
Justeringar vid tillämpning
reläfunktion 6 – högstyrning / låglarm
7 - högstyrning / höglarm
10 - högstyrning / LOE-larm
13 - högstyrning / högstyrning
reläställvärden ställ in på önskade värden
dödbandsvärden hämtade från reläställvärden
(avstånd från Pumpstartvärde till
Pumpstoppvärde)
Justeringar vid tillämpning
larmfunktion 3 - låg / låg-
låg-larm
5 - låg / LOE-
larm
larmställvärde ställ in låg-
och/eller låg-
låg-larm på
önskade
värden
felsäkert läge 1 - hög
2 - låg
3 - håll
