relé 2
1. Posicionar a unidade por forma a ler 3,50 m.
2. Pressionar 2 /
3. Pressionar 2 /
4. Uma vez instalada, a unidade registará um alarme de baixa a 3,50 m da face do
sensor. Se surgir Perda de Eco
Aplicações
O Pointek ULS200 foi criado para utilizar como interruptor de nível de processo. O mostrador
local é utilizado apenas como um auxiliar durante o arranque. A interface de instrumentação é
composta unicamente pelas duas saídas de relé. As aplicações de comutação são baseadas
no ajustamento dos relés de função.
Notas:
• Todos os pontos de consigna de nível devem estar dentro da gama do dispositivo
(3 m para sólidos, 5 m para líquidos).
• A gama aplica-se à capacidade de comutação do dispositivo e não à gama de
processo do material.
As saídas podem ser definidas para funcionar no modo pretendido.
Comutação de nível Alto / Baixo
Comutação de nível alto com dois alarmes de altura
Comutação de nível baixo com dois
alarmes de altura
Comutação de nível alto com perda
do eco de alarme
Comutação de nível baixo com perda
do eco de alarme
Controlo de esvaziamento com alarme
Controlo de esvaziamento com alarme de nível alto
Controlo de enchimento com alarme de nível baixo
Controlo de enchimento com alarme de nível alto
Controlo de esvaziamento com perda
do eco de alarme
Controlo de enchimento com perda
do eco de alarme
Controlo de Enchimento e de Esvaziamento
Controlo de esvaziamento duplo
Controlo de enchimento duplo
* Ajuste de fábrica
Alarme: o relé desenergiza para ligar o alarme 'ON' (Ligado)
Controlo ou Bomba: o relé energiza para ligar o dispositivo 'ON'

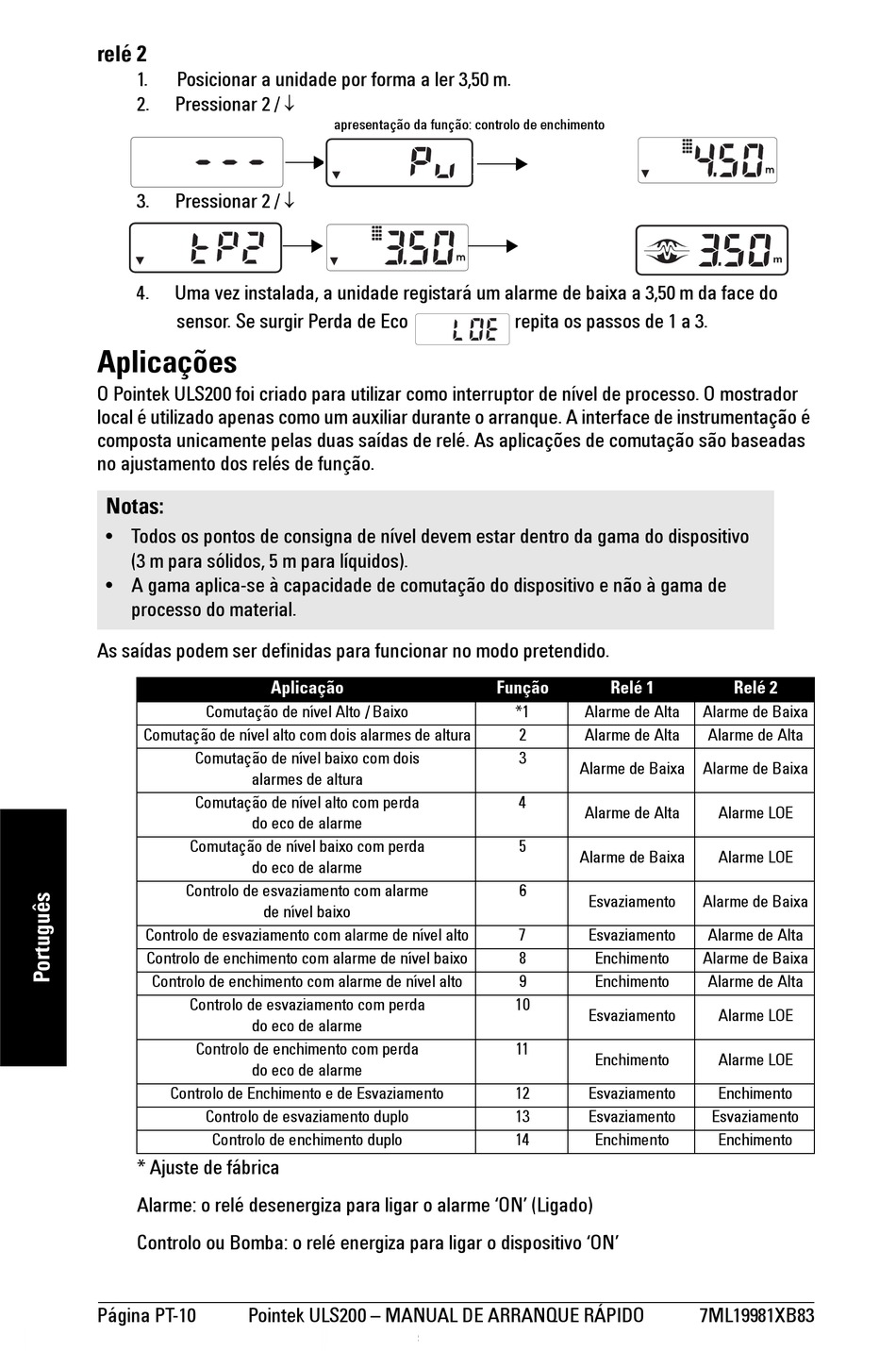

Página PT-10 Pointek ULS200 – MANUAL DE ARRANQUE RÁPIDO

apresentação da função: controlo de enchimento


Aplicação
de nível baixo
repita os passos de 1 a 3.
Função Relé 1
*1 Alarme de Alta
2 Alarme de Alta
3
Alarme de Baixa
4
Alarme de Alta
5
Alarme de Baixa
6
Esvaziamento
7 Esvaziamento
8 Enchimento
9 Enchimento
10
Esvaziamento
11
Enchimento
12 Esvaziamento
13 Esvaziamento
14 Enchimento
Relé 2
Alarme de Baixa
Alarme de Alta
Alarme de Baixa
Alarme LOE
Alarme LOE
Alarme de Baixa
Alarme de Alta
Alarme de Baixa
Alarme de Alta
Alarme LOE
Alarme LOE
Enchimento
Esvaziamento
Enchimento
7ML19981XB83
