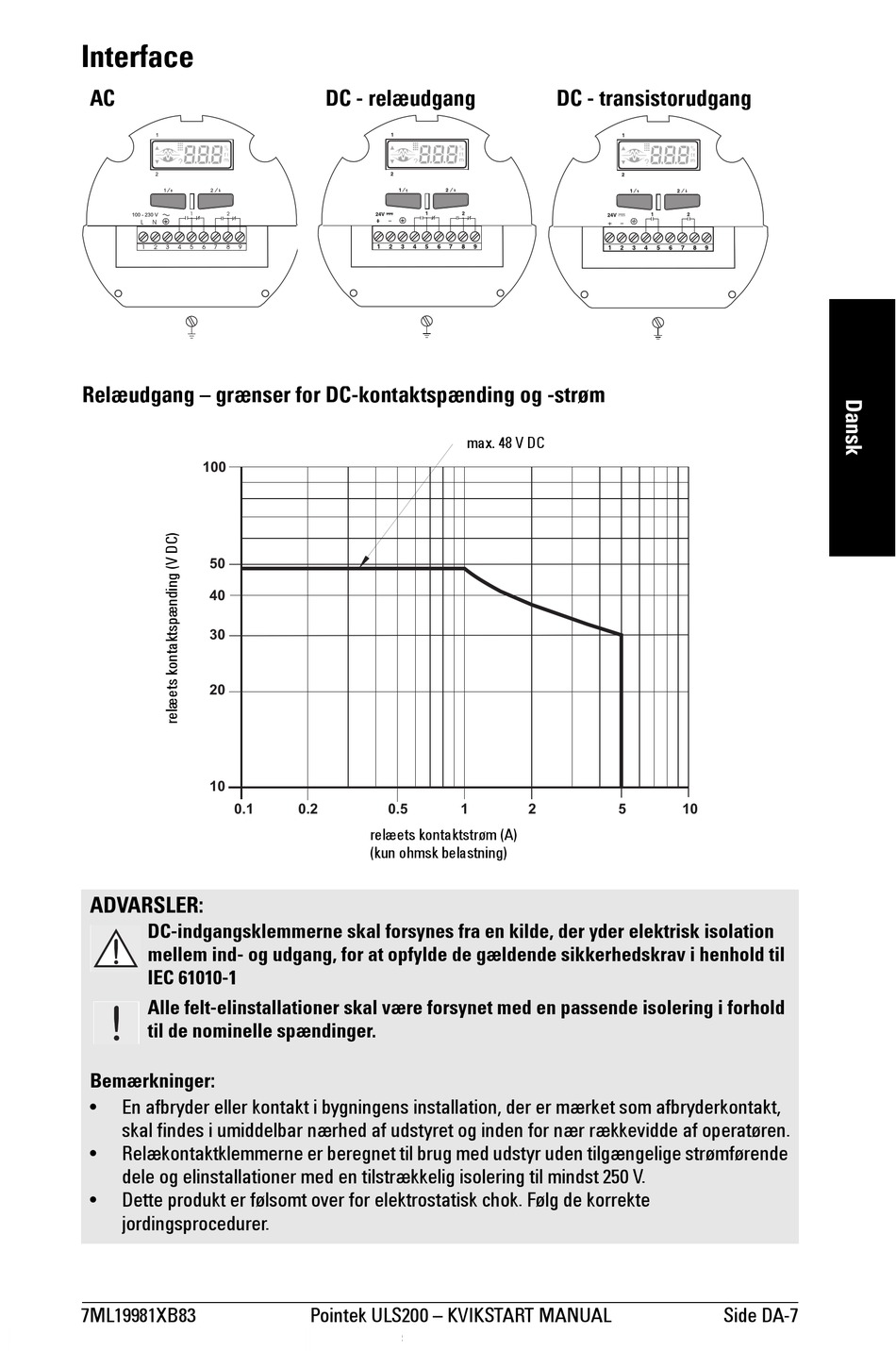

Interface
AC
Relæudgang – grænser for DC-kontaktspænding og -strøm
100
50
40
30
20
10
0.1
ADVARSLER:
DC-indgangsklemmerne skal forsynes fra en kilde, der yder elektrisk isolation
mellem ind- og udgang, for at opfylde de gældende sikkerhedskrav i henhold til
IEC 61010-1
Alle felt-elinstallationer skal være forsynet med en passende isolering i forhold
til de nominelle spændinger.
Bemærkninger:
•
En afbryder eller kontakt i bygningens installation, der er mærket som afbryderkontakt,
skal findes i umiddelbar nærhed af udstyret og inden for nær rækkevidde af operatøren.
•
Relækontaktklemmerne er beregnet til brug med udstyr uden tilgængelige strømførende
dele og elinstallationer med en tilstrækkelig isolering til mindst 250 V.
•
Dette produkt er følsomt over for elektrostatisk chok. Følg de korrekte
jordingsprocedurer.
7ML19981XB83
DC - relæudgang
0.2
0.5
1
relæets kontaktstrøm (A)
(kun ohmsk belastning)
Pointek ULS200 – KVIKSTART MANUAL
DC - transistorudgang
max. 48 V DC
2
5
10
Side DA-7
