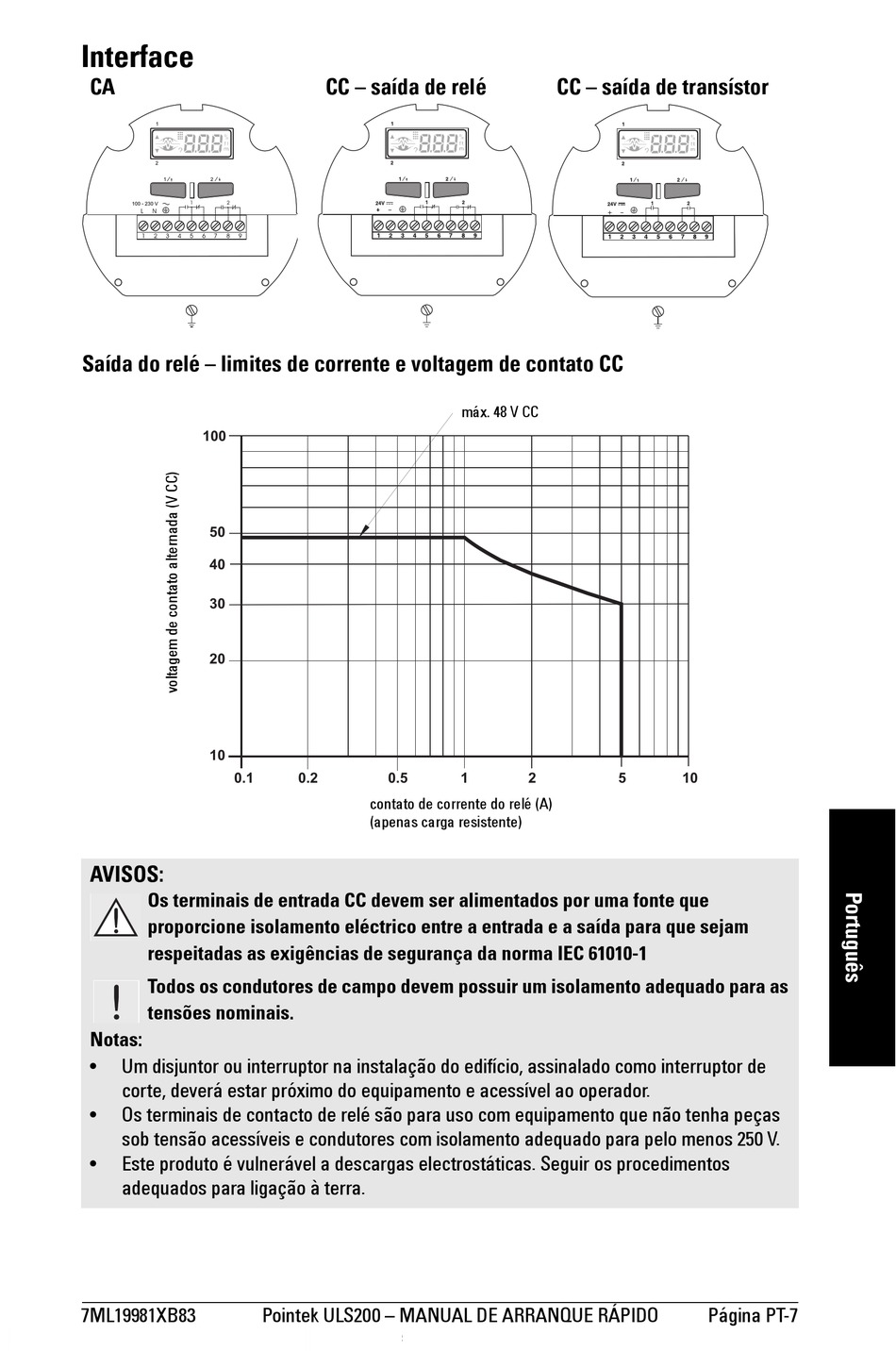

Interface
CA
Saída do relé – limites de corrente e voltagem de contato CC
100
50
40
30
20
10
0.1
AVISOS:
Os terminais de entrada CC devem ser alimentados por uma fonte que
proporcione isolamento eléctrico entre a entrada e a saída para que sejam
respeitadas as exigências de segurança da norma IEC 61010-1
Todos os condutores de campo devem possuir um isolamento adequado para as
tensões nominais.
Notas:
•
Um disjuntor ou interruptor na instalação do edifício, assinalado como interruptor de
corte, deverá estar próximo do equipamento e acessível ao operador.
•
Os terminais de contacto de relé são para uso com equipamento que não tenha peças
sob tensão acessíveis e condutores com isolamento adequado para pelo menos 250 V.
•
Este produto é vulnerável a descargas electrostáticas. Seguir os procedimentos
adequados para ligação à terra.
7ML19981XB83
CC – saída de relé
0.2
0.5
contato de corrente do relé (A)
(apenas carga resistente)
Pointek ULS200 – MANUAL DE ARRANQUE RÁPIDO
CC – saída de transístor
máx. 48 V CC
1
2
5
10
Página PT-7
