Steuerkurve (Nachjustieren) - Pfaff 335 Justieranleitung

13 Steuerkurve
.05.08
Regel
Wenn das Ende des Greiferbleches 2 in Transportrichtung gesehen 2 mm hinter der Mitte des
Spulenkapsel-Anhaltefingers 3 steht, soll der Abstand zwischen Fängerspitze 4 und Greifer-
blech 2 ca. 4 mm betragen.

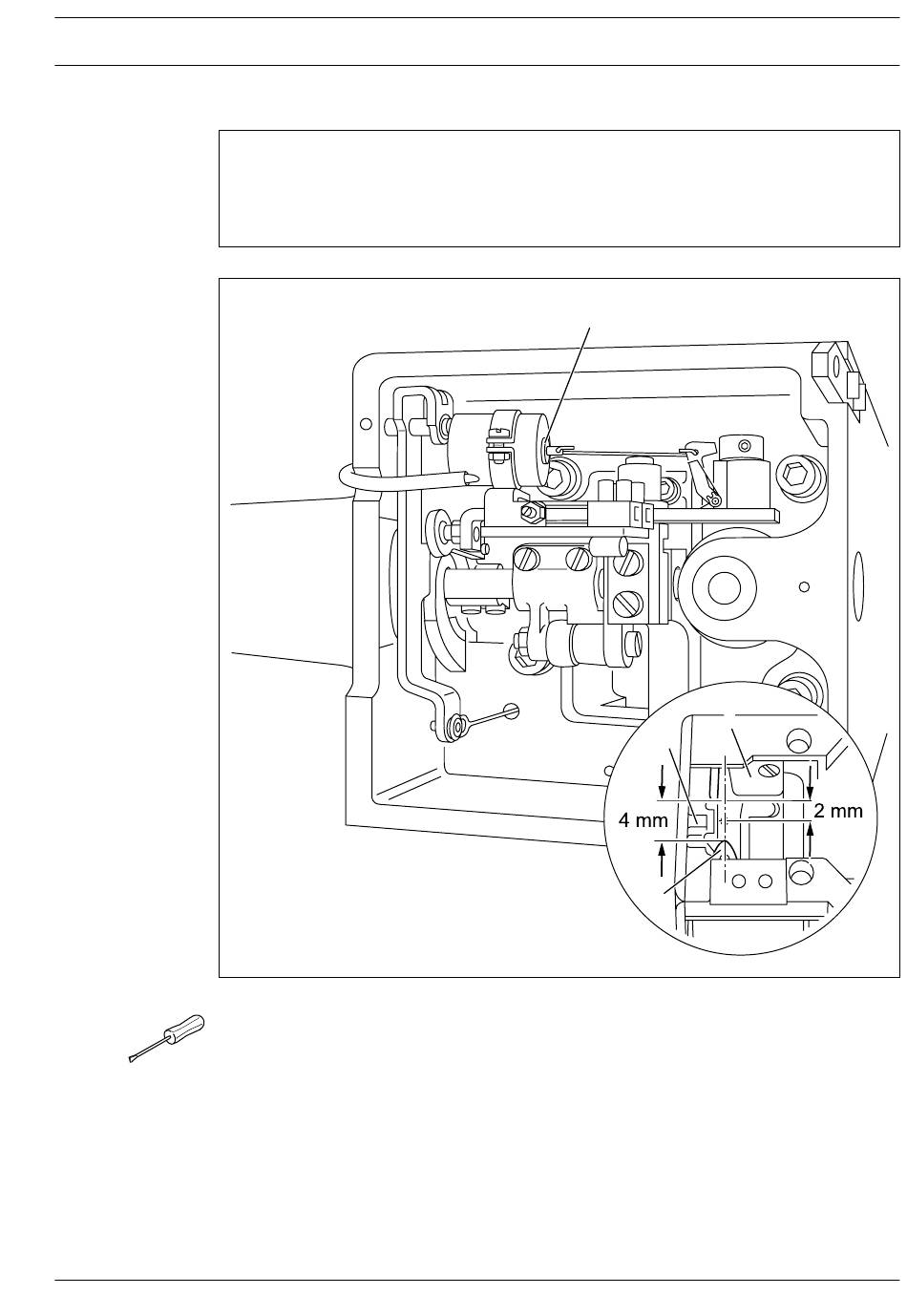

Fig. 13 - 22
Handrad Nadelstange in u.T. bringen.
●
Magnetkern 1 von Hand betätigen.
●
Am Handrad (Drehrichtung) weiterdrehen, bis das Ende des Greiferbleches 2 in Transport-
●
richtung gesehen 2 mm hinter der Mitte des Spulenkapsel-Anhaltefingers 3 steht.
Regel überprüfen und ggf. Steuerkurve entsprechend nachjustieren, siehe Kapitel
●
13.05.01 Steuerkurve vorjustieren.
(nachjustieren)
1
2
3
4
