Oberfaden-Spannungsauslösung
.05.10
Regel

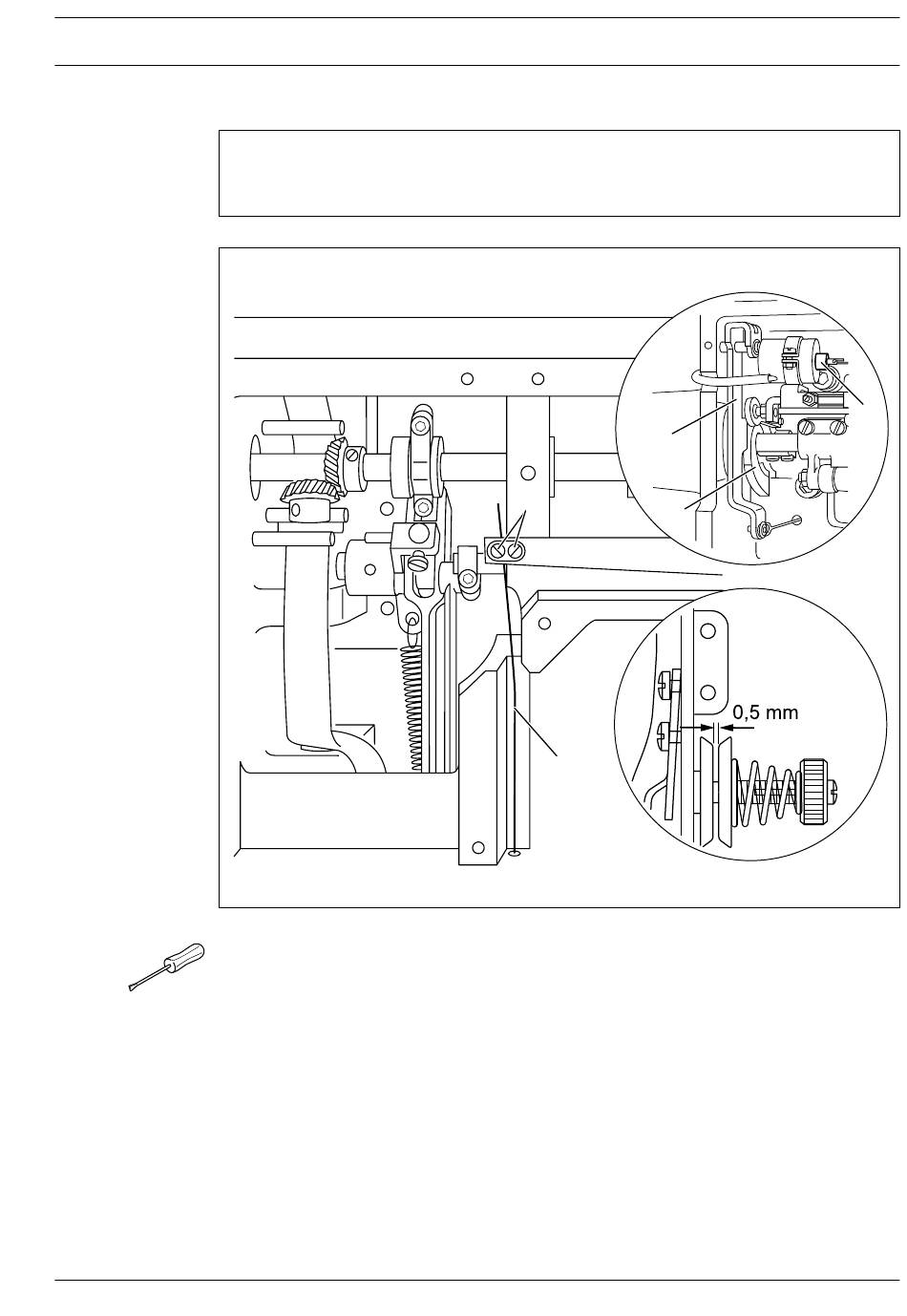

Wenn die Nockenspitze des Auslösehebels 5 auf dem höchsten Punkt der Spannungs-Auslö-
sekurve 4 steht, sollen die Spannungsscheiben mindestens 0,5 mm voneinander abstehen.
Fig. 13 - 24
Stoffdrückerfuß mittels Handhebel auf die Stichplatte aufsetzen lassen.
●
Nadelstange in u.T. bringen und Magnetkern 1 betätigen.
●
Am Handrad drehen (in Drehrichtung), bis der Fadenfänger seinen vorderen Umkehrpunkt
●
erreicht hat.
Stange 2 (Schrauben 3) entsprechend der Regel einstellen.
●
Durch Drehen am Handrad den Schneidvorgang beenden und Fadenhebel in o.T. bringen.
●
Prüfen ob die Oberfaden-Spannung voll wirksam ist.
●
Abschließend die Fläche der Auslösekurve 4 und den Nocken des Auslösehebels 5 leicht
●
einfetten.
5
3
4
2
Justierung
1
