Justierung
13

Obertransport-Hub

.04.09
●
●
●
●
●
14
Regel

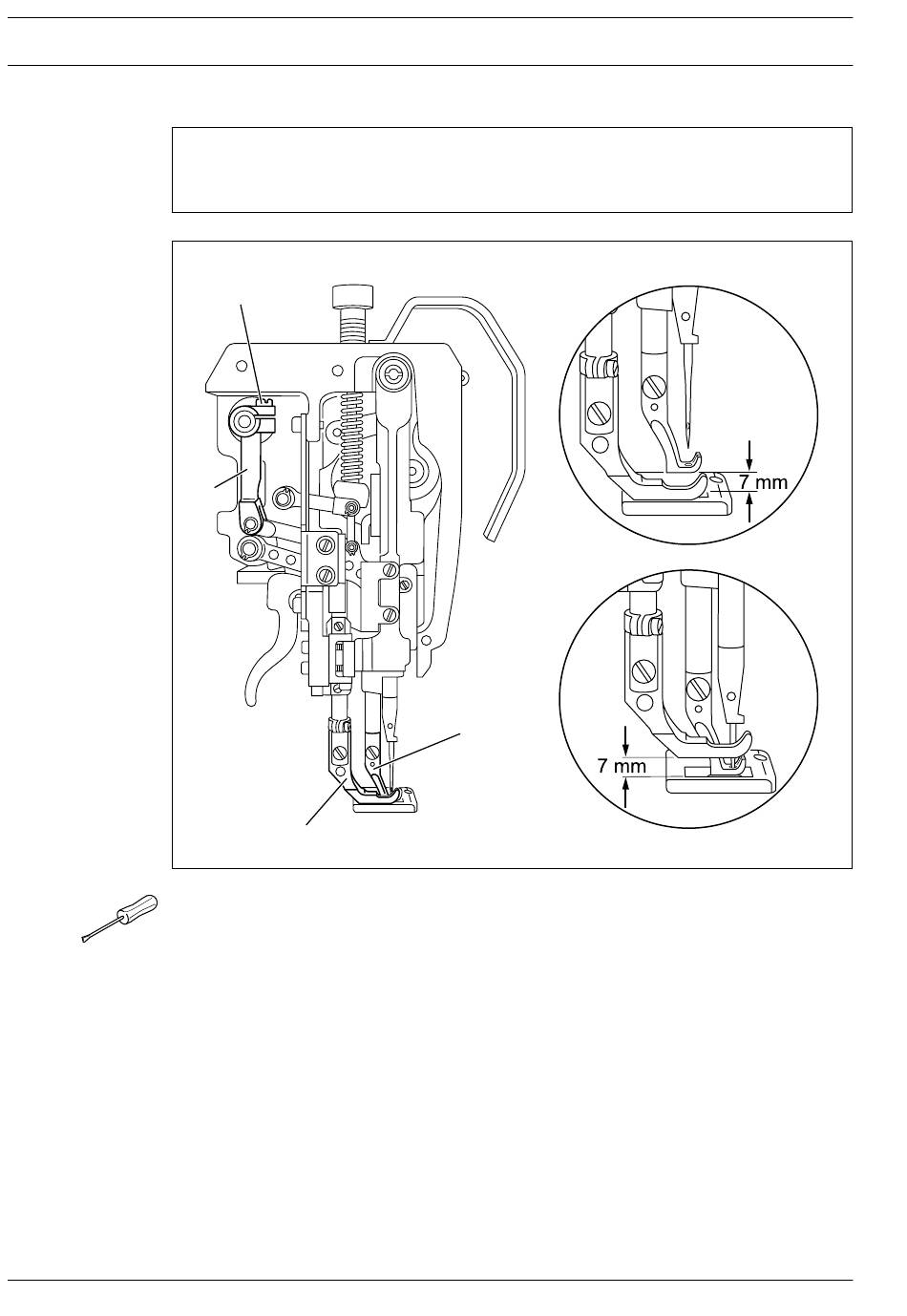

Bei größter Obertransporthub-Einstellung und Stichlänge " 0 " sollen Stoffdrückerfuß 1 und
Obertransportfuß 2 beim Drehen am Handrad jeweils 7,0 mm von der Stichplatte abheben.
4
3
1
Fig. 13 - 9
Größten Obertransporthub und Stichlänge " 0 " einstellen.
Stoffdrückerfuß 1 aufsetzen lassen.
Am Handrad in Drehrichtung drehen bis der Obertransportfuß 2 seinen höchsten Punkt
erreicht hat.
Kurbel 3 (Schrauben 4) entsprechend der Regel drehen.
Kontrolle nach Regel durchführen.
