Steuerkurve nachjustieren
.06.04
Regel

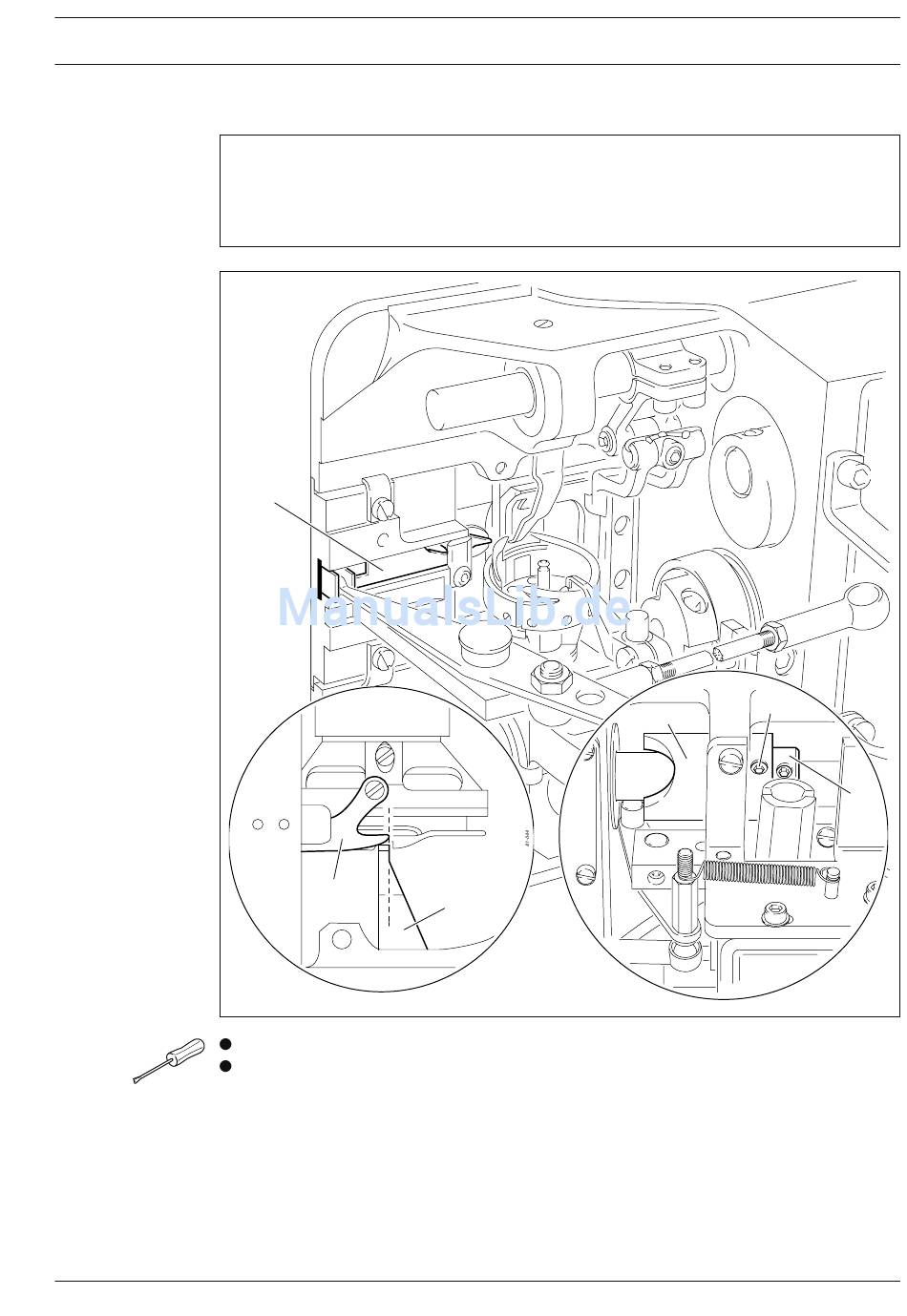

1. Wenn das Ende des Greiferbleches 3 in der Höhe der rechten Kante des Spulenkapsel-
Anhaltestücks 4 steht, soll der Fadenfänger 5 mit seiner Vorwärtsbewegung beginnen.
2. Die Steuerkurve 1 soll am Stellring 6 anliegen.
5
Fig. 13 - 34
Nadelstange in u.T. bringen.
Steuerkurve 1 ( Schrauben 2 ) entsprechend der Regel 1 verdrehen und entsprechend der
Regel 2 verschieben.
14-50
3
4
Justierung
2
1
81-098
6
13 - 38
