Justierung
13

Steuerkurve nachjustieren

.06.09
● Nadelstange in u.T. bringen.
● Einschalthebel von Hand betätigen.
● Am Handrad drehen, bis zwischen dem Ende des Greiferbleches 1 und der Nasenmitte
● Steuerkurve 3 ( Schrauben 4 ) entsprechend der Regel verdrehen und am Stellring 5 zur
13 - 40
Regel
Wenn das Ende des Greiferbleches 1 im Abstand von 2 mm hinter der Nasenmitte des
Spulenkapsel-Anhaltestückes 2 steht, soll zwischen der Spitze des Fadenfängers 6 und der
Nasenmitte ebenfalls ein Abstand von 2 mm vorhanden sein.
3
1
2
6

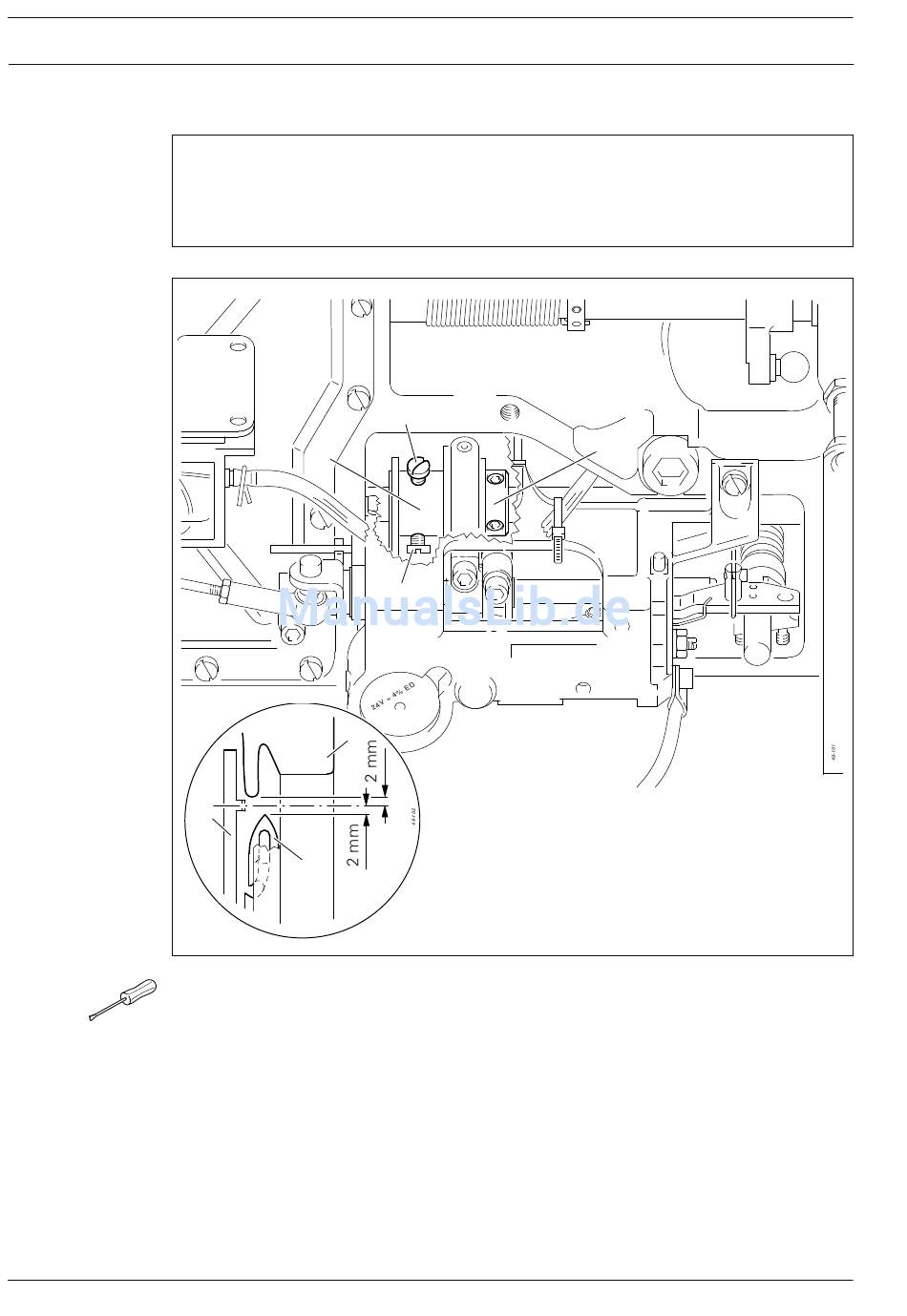

Fig. 13 - 38
des Spulenkapsel-Anhaltestückes 2 ein Abstand von 2 mm entsteht.
Anlage bringen.
4
4
5
