Steuerkurve ( nachjustieren )
.05.08
11 - 21
Regel
Wenn der Steuerhebel 3 eingefallen ist und die Nadel von u.T. kommend mit ihrer Spitze
12 mm über der Stichplatte steht, soll die Bewegung des Fadenfängers 5 beginnen.
5
1

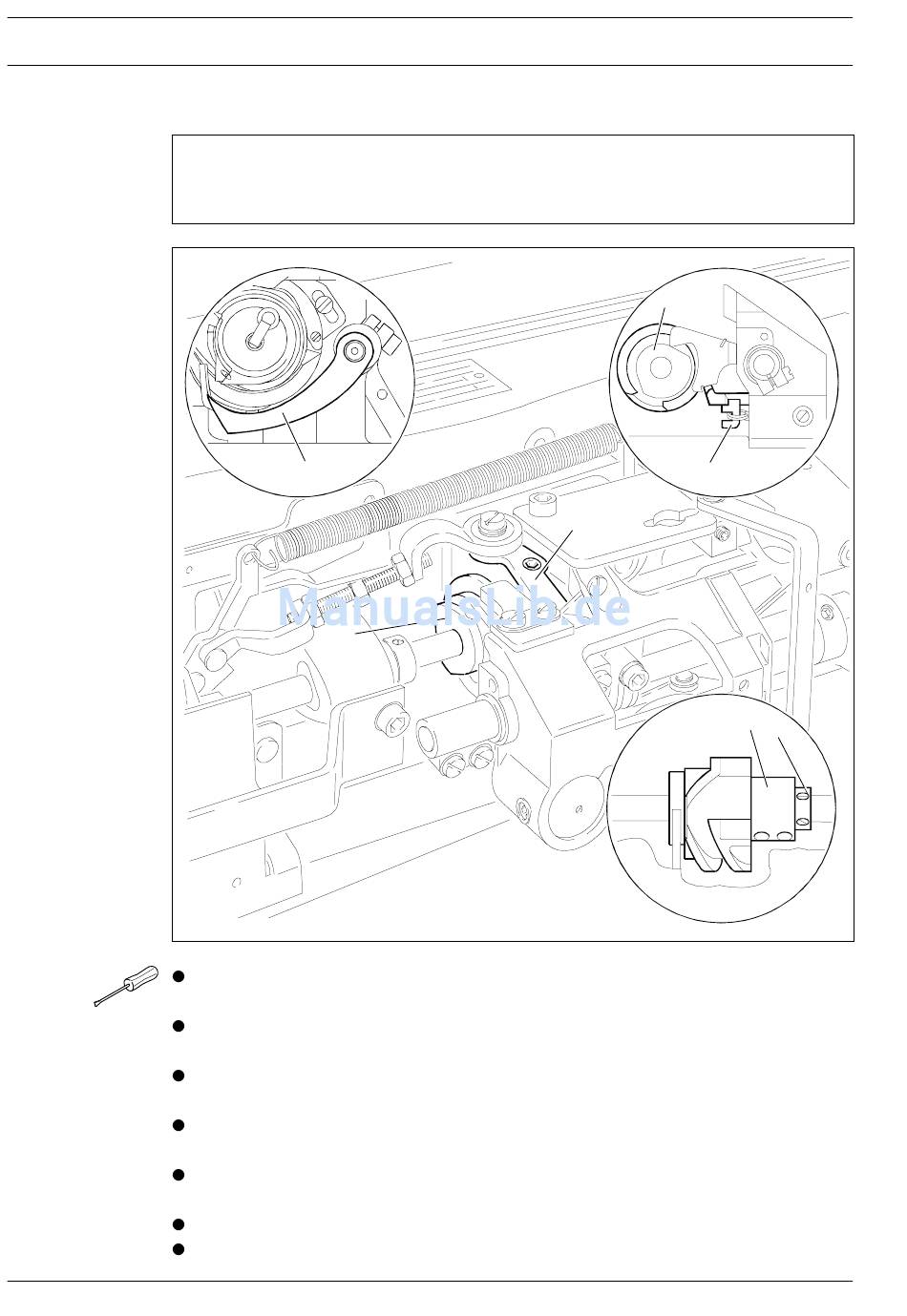

Fig. 11 - 19
Durch Drehen am Handrad den Fadenhebel kurz nach o.T. bringen und die zugänglichen
Schrauben der Steuerkurve 1 lösen.
Am Handrad in Drehrichtung weiterdrehen, bis die Maschine in Schlingenhubstellung
steht und Einschalthebel 2 betätigen.
Unter Beachtung, daß der Steuerhebel 3 eingefallen ist, die übrigen Schrauben der
Steuerkurve 1 lösen.
In Drehrichtung am Handrad weiterdrehen bis die Nadelspitze 12 mm über der Stich-
platte steht.
In dieser Stellung und unter Beachtung, daß die Steuerkurve 1 am Stellring 4 anliegt,
in Drehrichtung bis zu einem spürbaren Widerstand drehen.
In dieser Stellung die zugänglichen Schrauben der Steuerkurve 1 festdrehen.
Die übrigen Schrauben der Steuerkurve 1 zugänglich machen und festdrehen.
