Unter- und Obertransport-Schiebebewegung

.04.06
Regel
Bei größter Stichlängeneinstellung und in u.T. Nadelstange sollen beim Betätigen des
Stichumschalthebels der Ober- und Untertransporteur keine Bewegung ausführen.

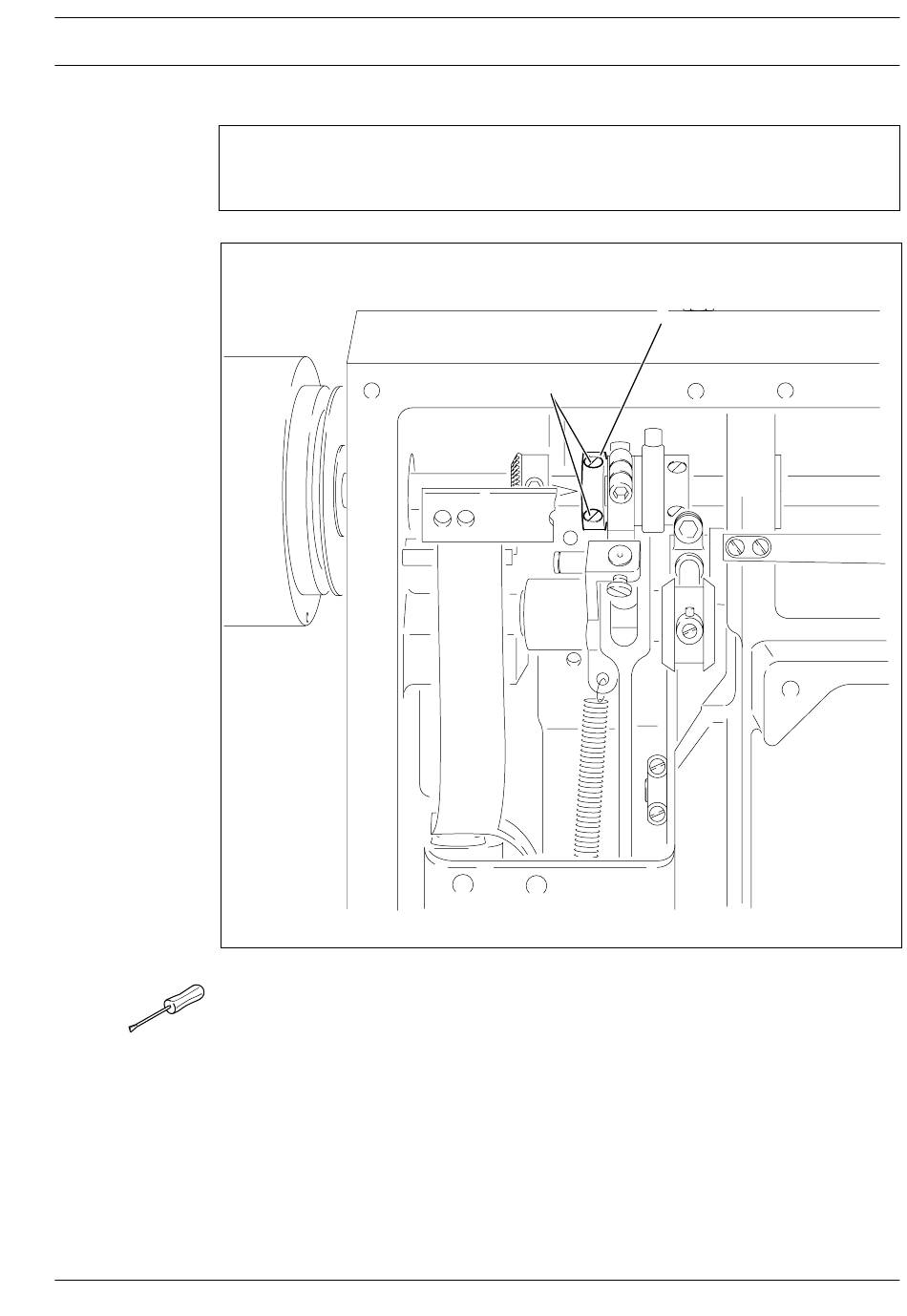

Fig. 13 - 06
Größte Stichlänge einstellen.
●
Schrauben 1 nur so weit lösen, daß sich der Schiebeexzenter 2 auf der Welle schwer
●
drehen läßt.
Nadel in u.T. bringen.
●
Unter Beibehaltung dieser Stellung die Exzentrizität des Schiebeexzenters 2 zunächst
●
nach "oben" stellen und dann geringfügig so verdrehen, daß beim Betätigen des Stich-
umschalthebels der Regel entsprochen wird.
Schrauben 1 festziehen..
●
2
1
