4. Abmessungen
4.1.5 Stahlblech-Tank für direkte Pelletszuführung

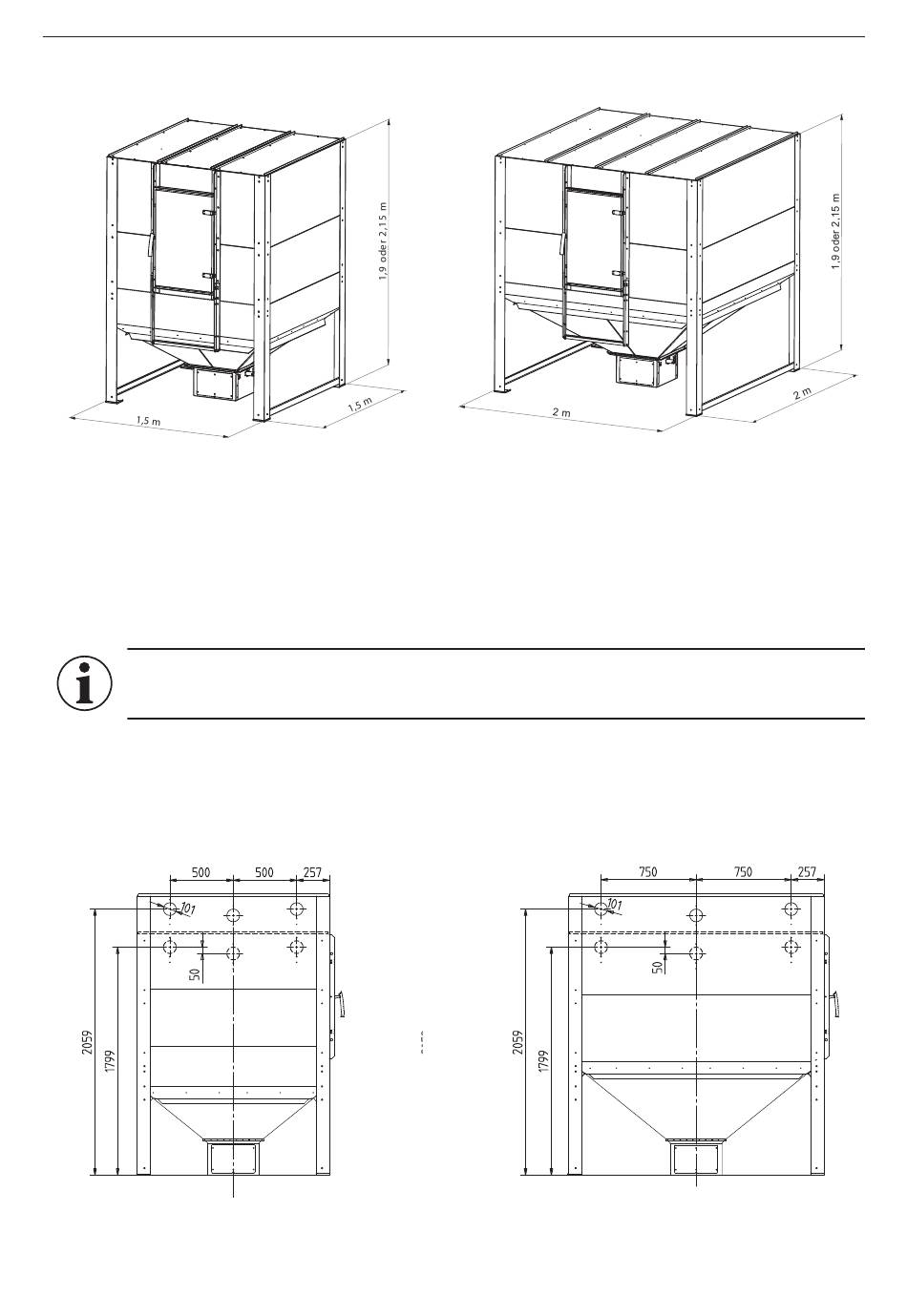

Fig. 12 Stahlblech-Tanks VARIO 010 bzw. VARIO 011
Maßskizzen für Befüll- und Retourluftstutzen:
Stahlblech-Tank mit Höhen 1,9 und 2,15 m
Information!
Mindestabstand des Stahlblech-Tanks von 10 cm zur Wand berücksichtigen.
Alle Maße in mm:
Fig. 14 Stahlblech-Tanks mit Breite 1,5 m – Ansicht von links
Fig. 13 Stahlblech-Tanks VARIO 020 bzw. VARIO 021
Fig. 15 Stahlblech-Tanks mit Breite 2,0 m – Ansicht von links
