3.
Planungshinweise für Einsatz und Installation
Feuerstätte mit Abgasgebläse nach DIN 18897-1 (Typ FX42X) zum Anschluss an ein druckgleiches
Luft-Abgas-System

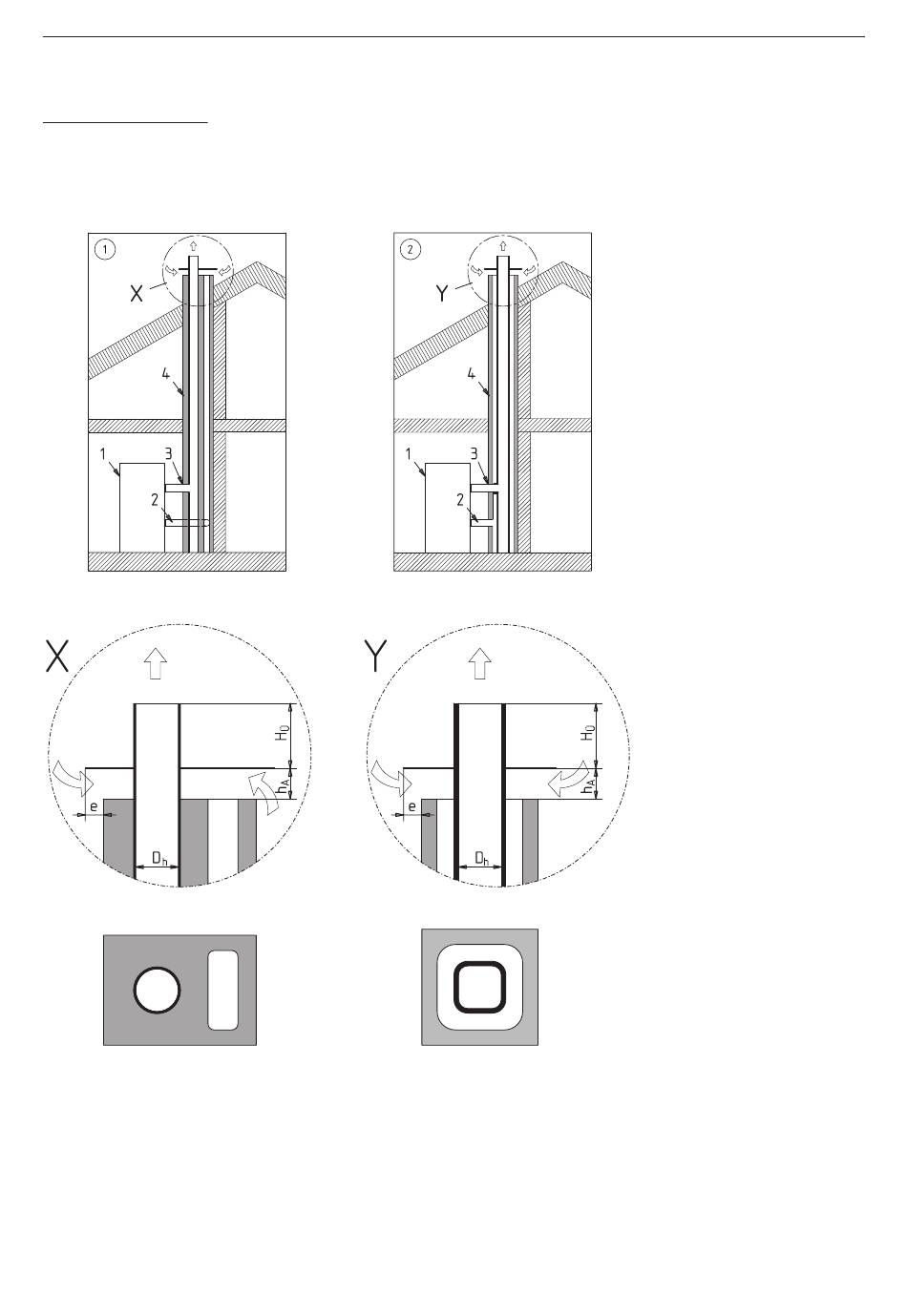

Ausführungsbeispiele:
Luft-Abgassystem mit paralleler
Zuluft-Abgasführung
5
Bedingungen:
> = 2 x D
H
Ü
h
h
= min. 10 cm
A
e = 0 cm bis 8 cm
Fig. 3
Skizze Lüftungszug im Kamin
6
Luft-Abgassystem mit konzentrischer
Zuluft-Abgasführung
5
6
Bedingungen:
> = D
H
Ü
h
h
= min. 10 cm
A
e = 0 cm bis 8 cm
15
1 ........... Pelletskessel
2 ........... Verbrennungsluftleitung
(Zuluft)
3 ........... Verbindungsstück (Abgas)
4 ........... Luft-Abgas-System
Detail X, Y
Mündung
(Schachtkopf
nach DIN V 18160-1)
Dh ........ Abgasdurchmesser
HÜ ....... Mündungsabstand
hA ........ Abstand Abströmplatte
e ........... Überstand Abströmplatte
5 ........... Abgas
6 ........... Verbrennungsluft (Zuluft)
