6.
Planungshinweise pneumatische Pelletszuführung
6.1.2 Lagerraum und Zuführsystem befinden sich im Wohnraum bzw. Keller
Bei dieser Verlegevariante darf der Temperaturunterschied zwischen dem Aufstellraum des Kessel und dem
Pellets- Lagerraum mit Saugturbine und Umschalteinheit nie größer als 15 °C sein. Bei große Temperaturunter-
schiede bildet sich in den Schläuchen Kondensat.
Achtung!
Die Ausführung der gesamten Anlage muss den brandschutztechnischen Anforderungen der regi-
onalen Gesetze, Verordungen, Richtlinien und Normen entsprechen.
3
5

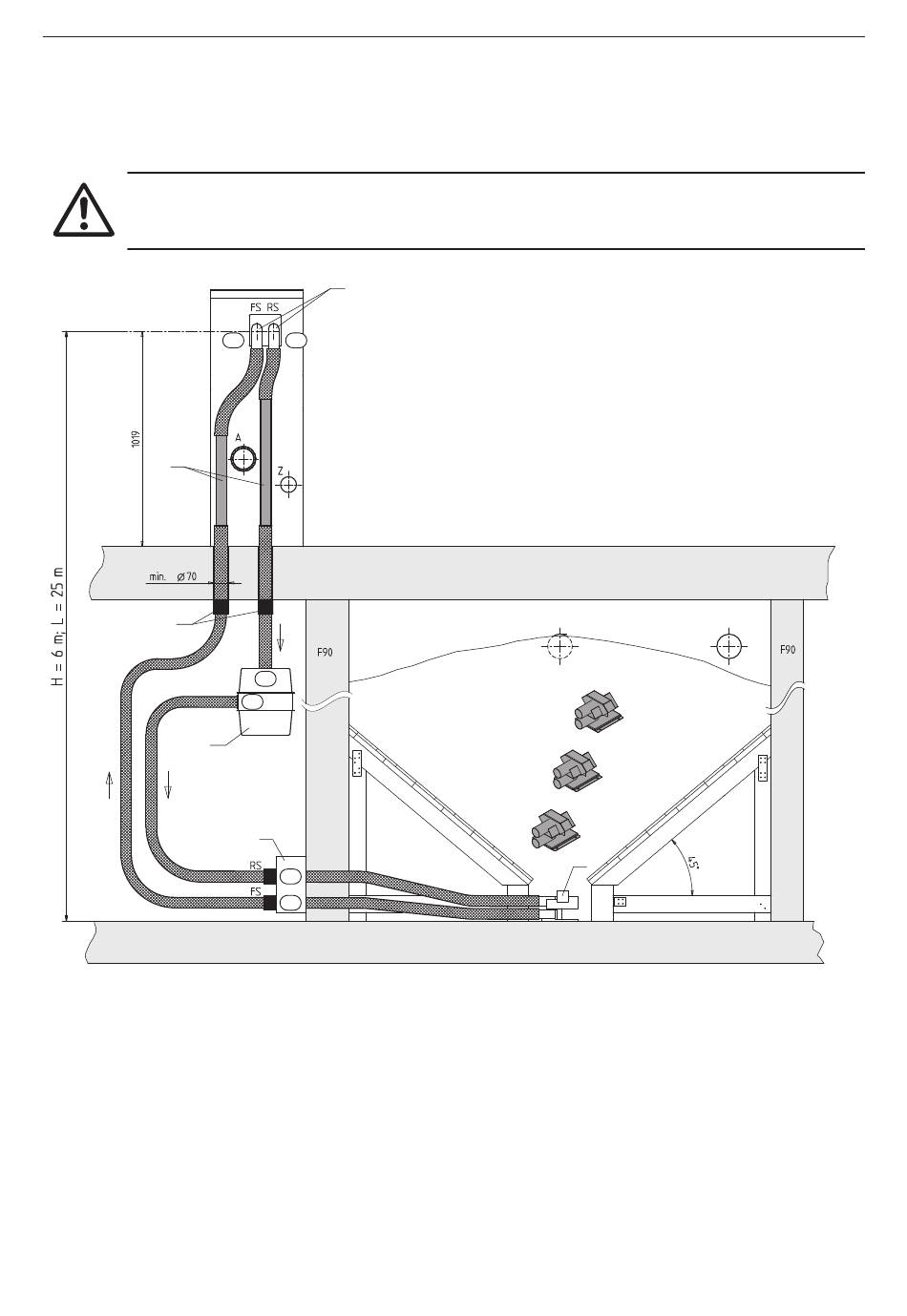

Fig. 31 VarioWIN mit automatischer Pelletszuführung aus einem Lagerraum im beheizten Wohnraum – Ansicht von hinten
1 ........... Standard-Schlauchanschluss nach unten
2 ........... Schlauchanschluss nach oben – Zubehör: FIRE 041
3 ........... Metallrohre gerade, für Förder- und Retourluft – Zubehör: FIRE 044
4 ........... Metallrohre gebogen, für Förder- und Retourluft – Zubehör: FIRE 045
5 ........... Brandschutzmanschetten inkl. Mauerbefestigung – Zubehör: BIO 010
6 ........... Saugturbine
7 ........... vollautomatische Umschalteinheit – im Zubehör: BIO 020
8 ........... Ansaugsonden im Lagerraum – im Zubehör: BIO 020
9 ........... Absperreinheit mit Brandschutzmanschetten – Zubehör: BIO 025
1
A
C
C
B
6
7
B
A
3 x
8
FS ........ Förderschlauch
RS ........ Retourluftschlauch
A .......... Abgasrohr
Z .......... Zuluftanschluss
H .......... maximale Förderhöhe in Meter
L .......... maximale Schlauchlänge in Meter
36
