4.
Abmessungen

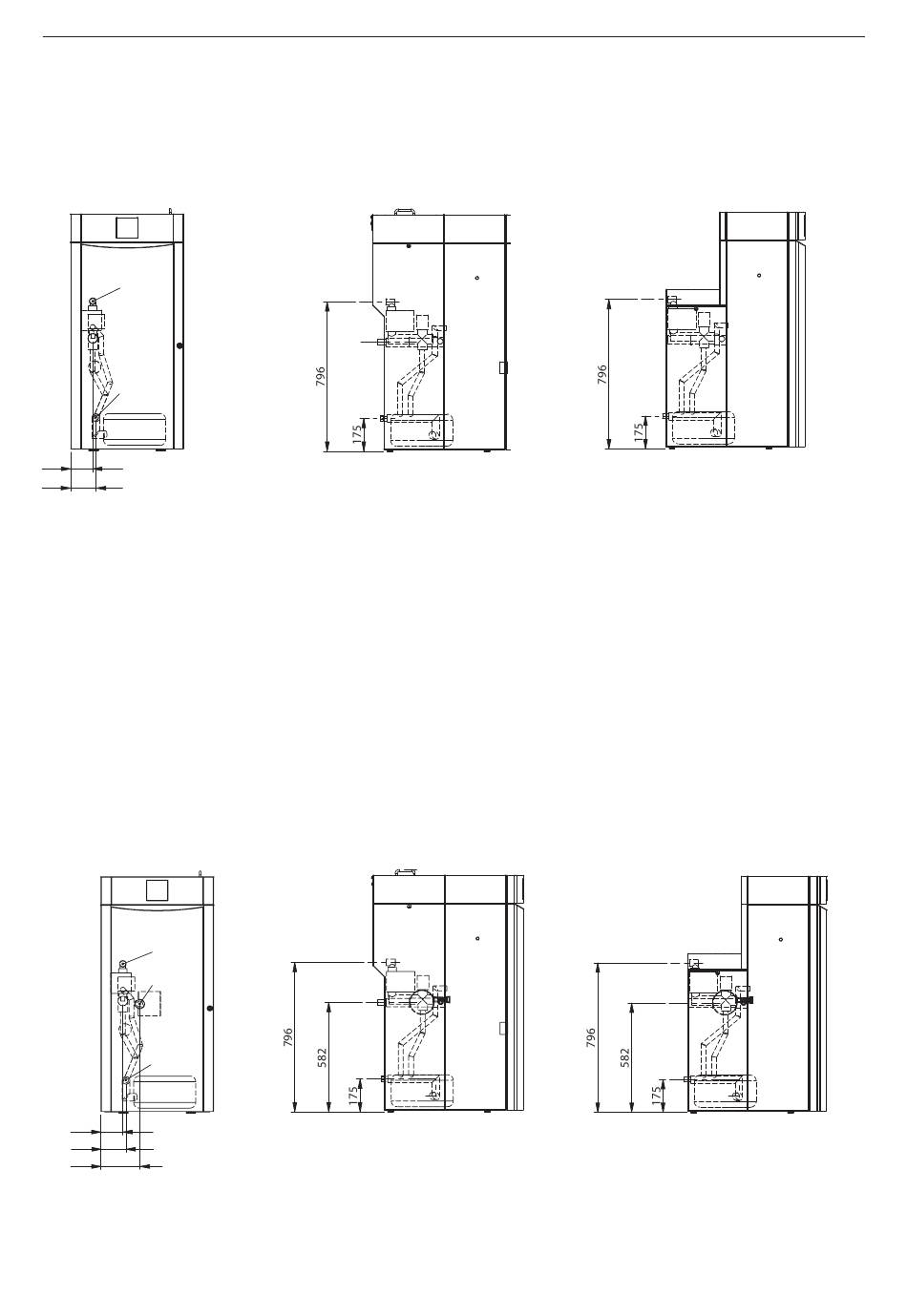

4.1.3 VarioWIN – UAM
mit Energiespar-Umwälzpumpe, Ausdehnungsgefäß 12 l, Motormischer, Sicherheitsventil und Manometer
Vorderansicht
Alle Maße in mm:
HV
HR
117
134
Fig. 10 VarioWIN UAM
4.1.4 VarioWIN – UAML
mit Energiespar-Umwälz- und Boilerladepumpe mit Schwerkraftbremse, Ausdehnungsgefäß 12 l, Motormischer,
Sicherheitsventil, Manometer und Rückschlagventil für Heizkreis
Vorderansicht
Alle Maße in mm:
HV
BV
HR/BR
117
134
207
Fig. 11 VarioWIN UAML
Seitenansicht – pneumatische Zuführung
bzw. Hand-Befüllung
HV
HR
Seitenansicht – pneumatische Zuführung
bzw. Hand-Befüllung
HV
BV
HR/BR
23
Seitenansicht – direkt Zuführung
HV
HR
HV.......Heizungsvorlauf (3/4"-Rohr)
HR.......Heizungsrücklauf (3/4"-Rohr)
Seitenansicht – direkt Zuführung
HV
BV
HR/BR
HV ........ Heizungsvorlauf (3/4"-Muffe)
HR ....... Heizungsrücklauf (3/4"-Rohr)
BV ........ Boilervorlauf (3/4"-Rohr)
BR........ Boilerrücklauf (3/4"-Rohr)
