3.
Planungshinweise für Einsatz und Installation
Umwälzpumpe: Wir empfehlen den Einsatz von Pumpen mit der Effizienzklasse A.
Bei VarioWIN-Versionen UAM und UAML serienmäßig beiliegend:
Heizkreispumpe:
Hocheffizienzumwälzpumpe
Typ: HEP 15–4.0 E
Einbaumaß: 130 mm
H
(m )
6
5
4
3
4m
3m
2
2m
1
1m
mi n
0
0
0,4
0,8
1,2
1,6

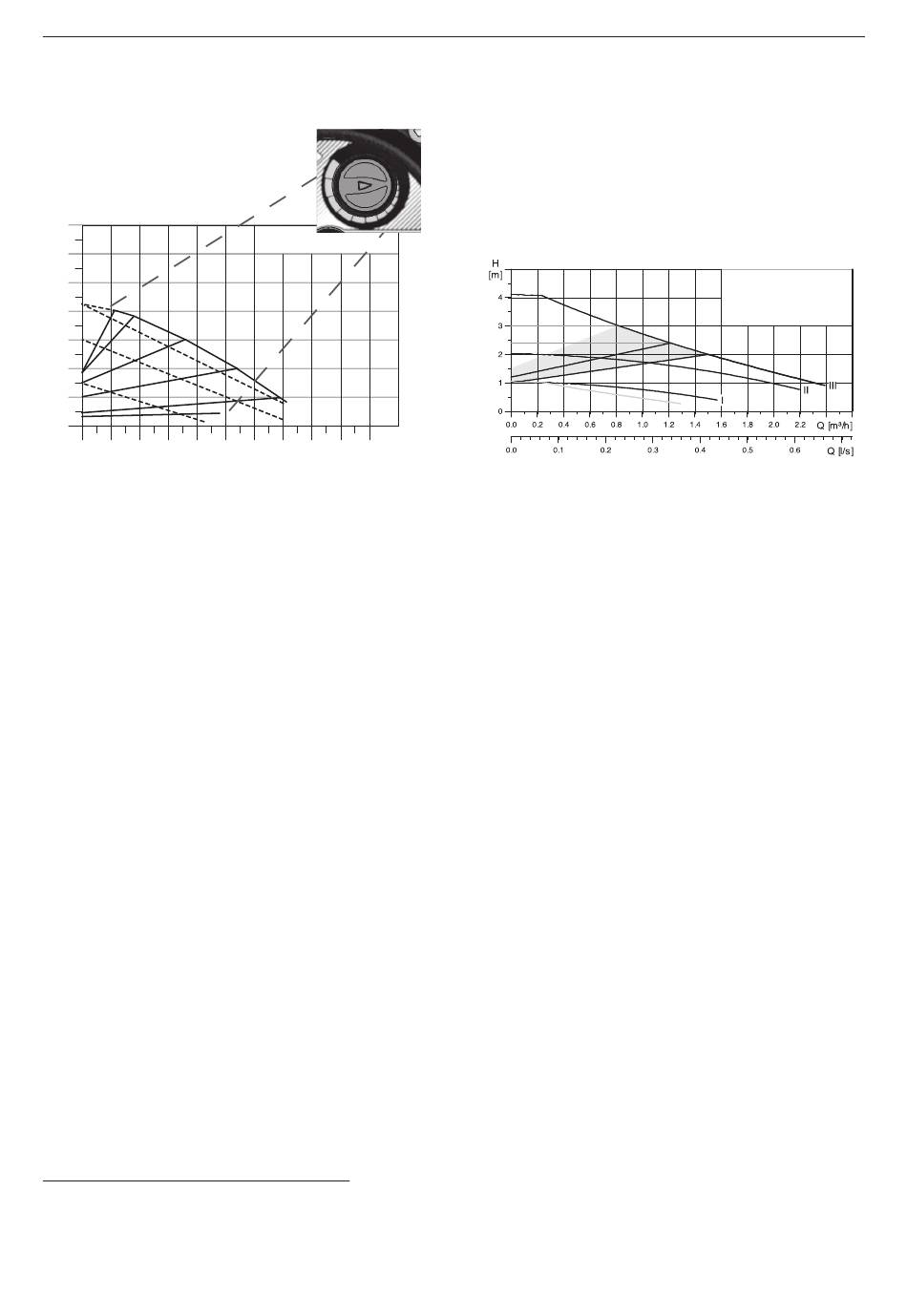

Diagramm 1
Pumpenkennlinie HEP 15–4.0 E
Da die Umwälzpumpenwelle wassergeschmiert ist, darf die Pumpe nie ohne Wasser laufen.
3.6.3 Heizkreise
Für den VarioWIN ist aus Kesselschutzgründen für jeden Heizkreis immer ein Motormischer erforderlich. Für
Fußbodenkreise muss ein Anlege-Wächterthermostat (FK-001) installiert werden. Auf Wunsch können die Hyd-
raulikarmaturen für 1 gemischten Heizkreis im Kessel integriert werden (Ausführung UAM oder UAML).
3.6.4 Brauchwasser (Warmwasserboiler)
Wird mit dem VarioWIN ein Warmwasserboiler beladen, so ist eine Schwerkraftbremse im Heizungsrücklauf ein-
zubauen. Bei der Type VarioWIN UAML ist diese serienmäßig beiliegend.
3.6.5 Rücklauftemperatur
Durch die serienmäßig eingebaute Rücklaufanhebung kann der VarioWIN bis zu einer Rücklauftemperatur von
mind. 20 °C betrieben werden. Es ist keine externe Rücklaufanhebung erforderlich.
3.6.6 Pufferspeicher
Grundsätzlich ist bei einer Pelletskesselanlage kein Pufferspeicher erforderlich. Voraussetzung ist eine gesi-
cherte Mindestwärmeabnahme, z.B. ein nicht absperrbarer Abnahmekreis bzw. nicht auf allen Heizkörpern
Thermostatventile anbringen.
Ausnahmen:
Wenn der gesamte Objektwärmebedarf lt. Berechnung EN 12831, weniger als 50 % der Kesselnennleistung ergibt,
und kein anderer Pufferspeicher besteht oder eingebaut wird, ist ein Lastausgleichsbehälter LAB (VARIO 055W)
bei der Kesselbestellung mit zu bestellen.
Vorteil eines Lastausgleichsbehälter LAB: Es ist keine zusätzliche Regelungskomponente erforderlich!
HEP...-4.0-E
2,0
2,4
2,8
3,2
3,6
4,0
Warmwasserladepumpe:
Hocheffizienzumwälzpumpe
Typ: Alpha2 15-60
Einbaumaß: 130 mm
Q (m
Diagramm 2
17
ALPHA2 14-40
Pumpenkennlinie Alpha2 15-60
