Abmessungen

4. Abmessungen
4.1 Maßskizzen

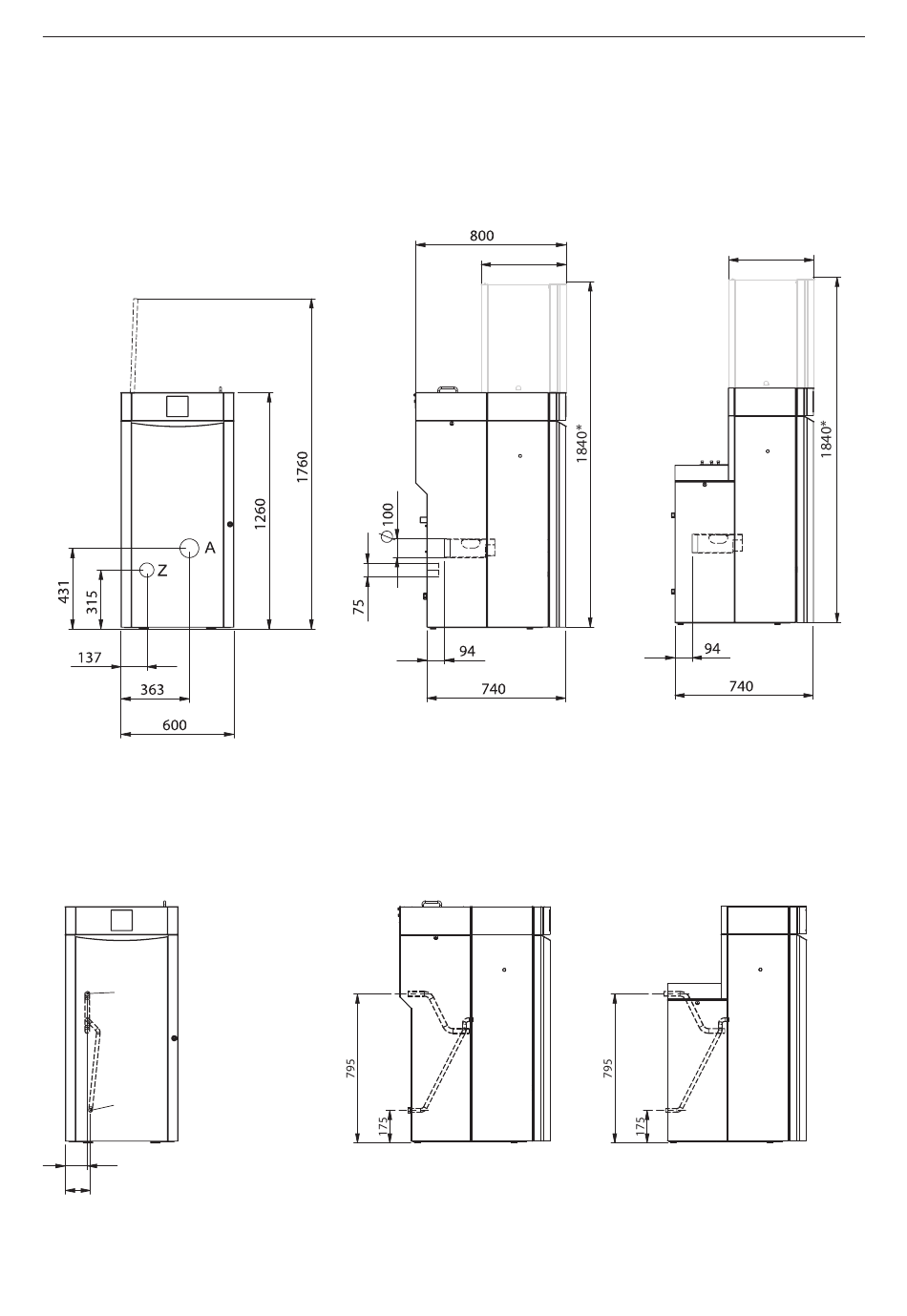

4.1.1 VarioWIN Abgas- und Zuluftanschluss

Vorderansicht
Alle Maße in mm:
Fig. 8 VarioWIN Abgas- und Zuluftanschluss

4.1.2 VarioWIN ohne Heizungsarmaturen

Vorderansicht
Alle Maße in mm:
HV
HR
117
134
Fig. 9 VarioWIN ohne Heizungsarmaturen
* VarioWIN mit Lastausgleichsbehälter LAB (Zubehör: VARIO 055W)
Seitenansicht – pneumatische Zuführung
bzw. Hand-Befüllung
Seitenansicht – pneumatische Zuführung
bzw. Hand-Befüllung
HV
HR
22
Seitenansicht – direkt Zuführung
453
LAB
Seitenansicht – direkt Zuführung
HV
HR
HV.......Heizungsvorlauf (3/4"-Rohr)
HR.......Heizungsrücklauf (3/4"-Rohr)
453
LAB
A.......Abgas
Z.......Zuluft
