RAM CC600 Bedienungsanleitung Seite 5

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Einstellung

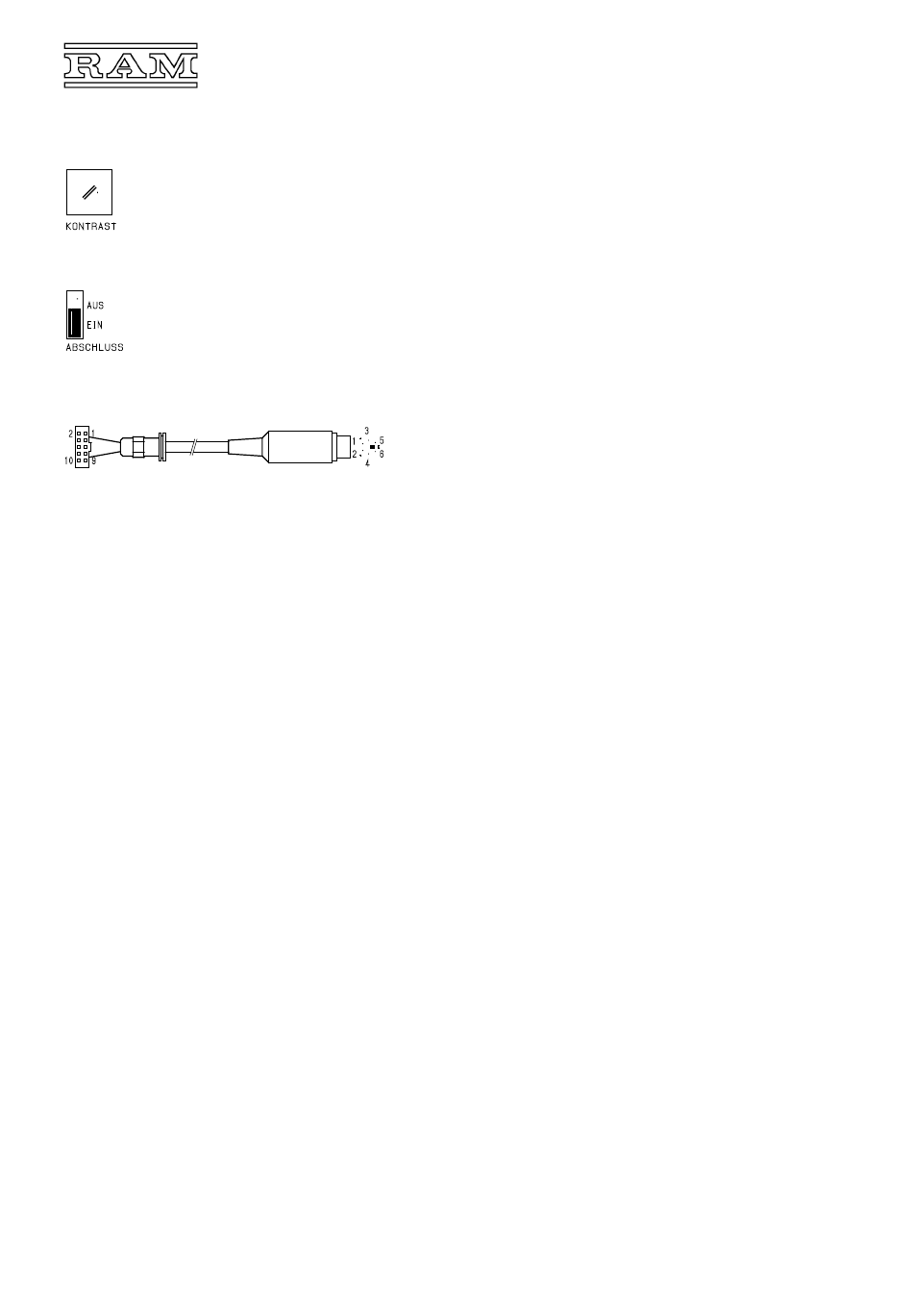

Terminal-Anschlusskabel 620.115 / ...m
Die Kontakte 1–6 sind 1:1 durchverbunden
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
RAM GmbH Mess- und Regeltechnik, Herrsching
Der Kontrast der Anzeige wird im Werk optimal eingestellt. Eine eingebaute
Temperaturkompensation sorgt dafür, dass dieser auch bei anderen Umge-
bungstemperaturen erhalten bleibt.
Falls die Einstellung trotzdem korrigiert werden soll, ist der Gehäusedeckel
abzunehmen und der Trimmer „Kontrast" auf der Leiterplatte mittels Schrau-
bendreher nachzustellen.
Auf der Leiterplatte im Innern des Terminals befindet sich ein roter Kodierste-
cker „Abschluss", der ab Werk auf „Ein" steckt (Leitungs-Abschlusswiderstand
eingeschaltet).
Bei der Vernetzung mehrerer Terminals mit dem Klimacomputer darf dieser Ab-
schlusswiderstand nur im letzen Terminal eingeschaltet bleiben. In den übrigen
Terminals ist er durch Umstecken des Kodiersteckers auszuschalten.
Schirmleitung mit Flaka- und Min-DIN-Rundstecker zum direkten Anschluss an
die Terminal-Schnittstelle des Klimacomputers oder an das Netzgerät 620.118.
Standardlängen 2,5m und 5m, Sonderlängen bis 30m.
LCD-Terminal
620.110 und 620.112
5
