RAM CC600 Bedienungsanleitung Seite 2

Allgemeines
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
LCD-Terminals eignen sich sowohl zur dezentralen Bedienung an
Unterstationen, als auch zur Bedienung der gesamten Computer-
anlage. In letzterem Fall muss das Terminal am Leitrechner ange-
schlossen sein, um den Zugriff zu den Daten der ganzen Anlage zu
haben.
Die Terminals enthalten ein beleuchtetes Flüssigkristall-Grafikdis-
play und eine einfach und übersichtlich gestaltete Folientastatur
und sind in zwei Gehäuseausführungen – in einem Schalttafelein-
bau- und in einem Tischgehäuse – verfügbar. Ein eingebauter Sig-
nalgeber erlaubt es, Störmeldungen auch akustisch anzuzeigen.
Die RAM-Klimacomputer CC600 enthalten ab Betriebssystem Ver-
sion 7.1 die für den Anschluss eines LCD-Terminals erforderliche
Hard- und Software-Schnittstelle – einige Eigenschaften sind aller-
dings erst ab Version 7.3 verfügbar. Bis 30m Entfernung erfolgt
über die 6-polige Verbindungsleitung auch die Stromversorgung
des Terminals, so dass für die häufigsten Anwendungen keine wei-
teren Geräte mehr benötigt werden.
Anlagenbeispiele

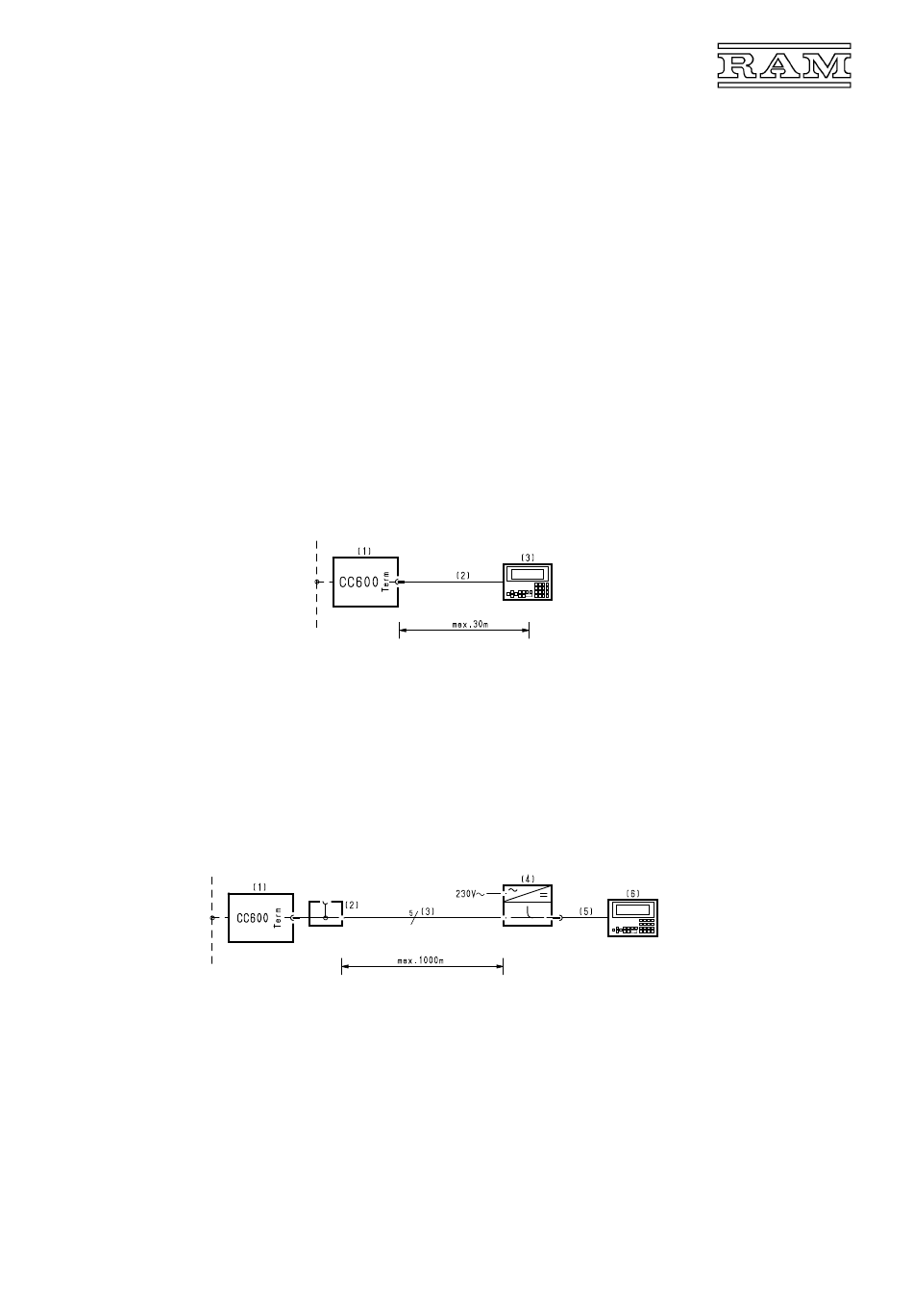

LCD-Terminal mit Direktverbindung (Abb. 1.1)
- Verbindung über konfektioniertes Anschlusskabel,
- Terminal unmittelbar im Schaltkasten eingebaut oder
- bis max. 30m vom Klimacomputer entfernt
(1) Klimacomputer CC600
Leitrechner oder Computer-Unterstation, Betriebssystem-Version ab 7.2
(2) Terminal-Anschlusskabel
Anschlusskabel mit Flaka-/ Rundstecker, max. 30m lang
(3) LCD-Terminal
Ausführung im Schalttafeleinbau- bzw. Tischgehäuse
LCD-Terminal mit Direktverbindung (Abb. 1.2)
- Verbindung über bauseits verlegte Datenleitung,
- Stromversorgung aus separatem Netzgerät,
- Terminal bis max. 1000m vom Klimacomputer entfernt
(1) Klimacomputer CC600
Leitrechner (oder Computer-Unterstation), Betriebssystem-Version ab 7.2
(2) Terminal-Klemmblock
Anschlussklemmen mit Rundstecker, Kabel 0,5m lang
(3) Datenleitung
Fernsprechkabel J-Y(St)Y 3x2x08
(4) Terminal-Netzgerät
Anschaltgerät im Wandaufbaugehäuse mit Steckernetzteil 12V–
(5) Terminal-Anschlusskabel
Anschlusskabel mit Flaka-/ Rundstecker, max. 30m lang
(6) LCD-Terminal
Ausführung im Schalttafeleinbau- bzw. Tischgehäuse
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
2
Wenn das Terminal vor Ort mit Strom versorgt wird, sind Entfernun-
gen bis etwa 1000m zu überbrücken. Ferner können aufgrund der
Busfähigkeit bei Bedarf auch mehrere LCD-Terminals an eine
Schnittstelle angeschlossen werden.
Die Bedienung erfolgt normalerweise menügeführt, ist aber auch
über herkömmliche Parameteradressierung möglich.
Die Menüs werden bei der Inbetriebnahme des Terminals vom
Klimacomputer automatisch heruntergeladen und sind bereits so
eingerichtet, dass hierüber alle Anlagenparameter bequem aufge-
rufen werden können. Sie können darüber hinaus aber jederzeit
nach eigenen Vorstellungen geändert und auch erweitert werden.
Um den Klimacomputer und auch das Terminal selbst vor unbe-
fugtem Zugriff zu schützen, kann das LCD-Terminal so konfiguriert
werden, dass vor Änderungen geprüft wird, ob die betreffende Per-
son hierzu berechtigt ist. In diesem Fall wird in den Änderungspro-
tokollen auch dessen Namenskurzzeichen vermerkt.
Baureihe 600/610/650/660
620.115 / ...m
620.110 / 620.112
Baureihe (600/)610/650/660
610.615
-
620.118
620.115 / ...m
620.110 / 620.112
RAM GmbH Mess- und Regeltechnik, Herrsching
