Allgemeines
Das Einrichten von Aufzeichnungskanälen beauftragt den Klimacomputer die entsprechenden Werte von Zeit zu Zeit zu speichern, um sie
anschließend grafisch – in Form einer Kurve – auf dem Display, Bildschirm oder Drucker ausgeben zu können. Der Klimacomputer bietet die
Möglichkeit, grundsätzlich jeden beliebigen Wert aus der Computeranlage aufzuzeichnen.
Für die Speicherung der Histogrammdaten wird die freie Speicherkapazität des Leitrechners und – ab Betriebssystem-Version 7.1 – auch die
der Computer-Unterstationen genutzt. Die Anzahl von Aufzeichnungskanälen ist auf maximal 99 je Anlage und etwa 300 je Computerstation
begrenzt, hängt aber auch von der Hard- und Software der Computeranlage ab. Wenn die Speicherkapazität erschöpft ist, wird das Einrichten
weiterer Kanäle abgelehnt.
Die Skalierung der senkrechten Achse wird, abhängig von der physikalischen Einheit, jeder Kurve automatisch zugeordnet. Für Werte, die sich
nur in einem festen Bereich bewegen können (z. B. die Ventilstellung), ist auch die Skalierung fest (0...100%). Für alle übrigen Werte wird die
Skalierung dynamisch an den Bereich, in dem sie sich im dargestellten Zeitraum bewegten, angepasst. Die waagrechte Zeitachse kann beim
Einrichten des Aufzeichnungskanals, je nach gewünschter Auflösung, auf 4 Stunden, 1 Tag oder 7 Tage eingestellt werden. Die grafische
Darstellung zeigt entsprechend den Verlauf während der vergangenen 4 Stunden, 24 Stunden bzw. 7 Tage. Da ältere Werte wieder gelöscht
werden, können Histogramme, wenn der Verlauf lückenlos festgehalten werden soll, automatisch alle 4 Stunden um 0, 4, 8 ... Uhr, täglich um 0
Uhr bzw. wöchentlich jeweils am Montag um 0 Uhr über den am Leitrechner angeschlossen Drucker ausgegeben werden.
Siehe hierzu: Software-Beschreibung W00/W100/W100 – Druckprotokolle
- PC-Programm WinTerm oder VisuRAM
Die im Klimacomputer über 4 Stunden und 1 Tag aufgezeichneten Daten können auch von WinTerm bzw. VisuRAM abgerufen werden.
Die aufgezeichneten Daten werden nur abgerufen, wenn über WinTerm bzw. VisuRAM auch die Langzeitaufzeichnung in VisuData eingerichtet
wurde.
Histogrammmenü
Wenn Sie die bereits eingerichteten Aufzeichnungskanäle anzeigen, bei Bedarf ändern oder auch neue einrichten möchten, müssen Sie die
betreffenden Parameter zuvor aufrufen.
Siehe hierzu: Parameter – Parameter aufrufen
Verlangen Sie im Parameteraufruf, dass die Aufzeich-
nungskanäle angezeigt werden,
Kanäle anzeigen?
bestätigen Sie die Frage
oder brechen Sie den Vorgang ab:

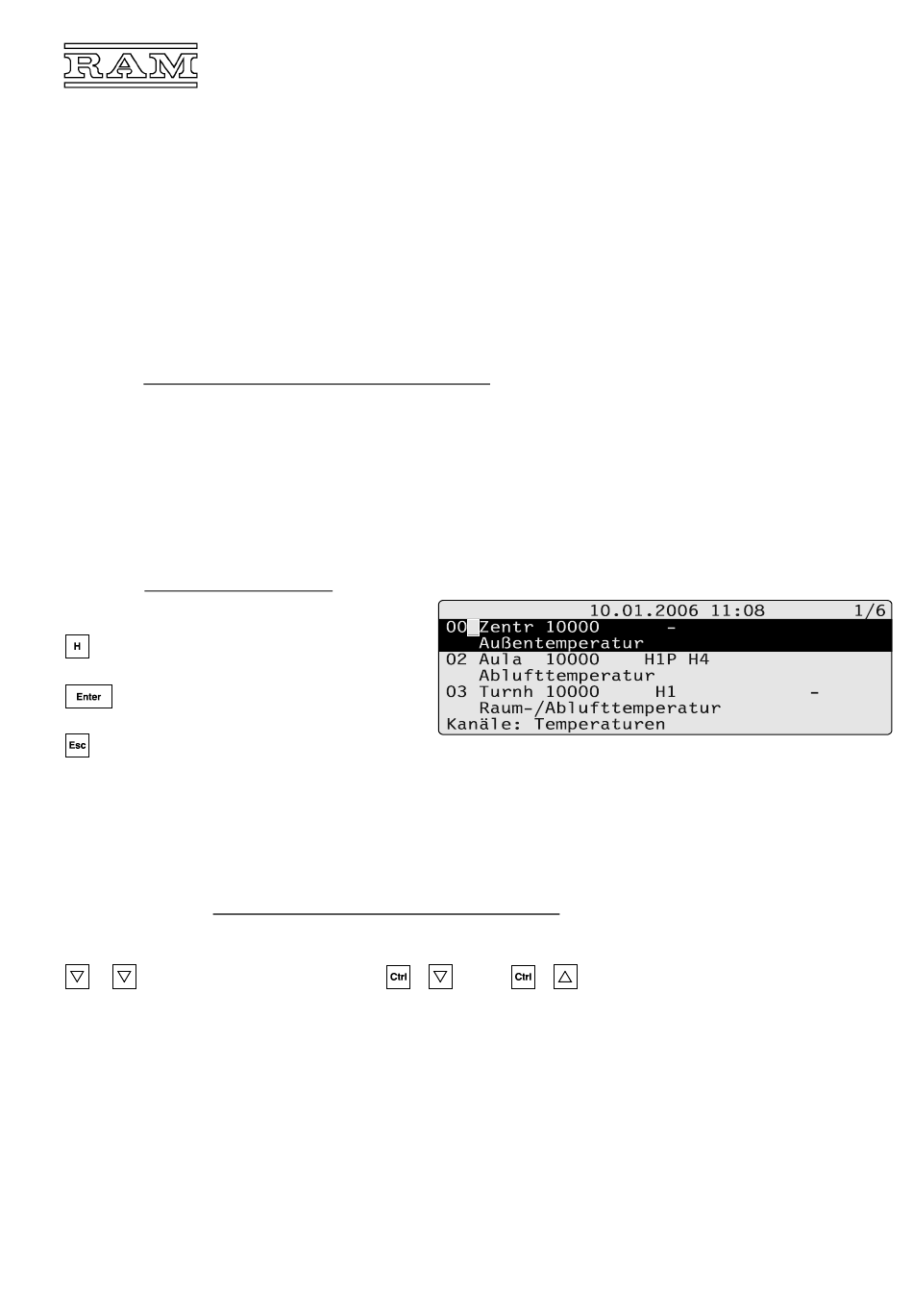

Im „Histogrammmenü" wird nun – statt der aktuellen Werte der aufgerufen Parameter – angezeigt, ob diese bereits aufgezeichnet werden und
ggf. über welchen Zeitraum:
-
... nicht aufgezeichnet,
H4
... über 4 Stunden,
H1
... über 1 Tag,
H7
... über 7 Tage,
H-P
... mit automatischer Protokollierung über den am Leitrechner angeschlossenen und für „Werteprotokolle" vorgesehenen Drucker.
Siehe hierzu: Software-Beschreibung W00/W100/W600 – Druckprotokolle
Um nacheinander die weiteren Parameterzeilen anzuzeigen
... oder um gleich seitenweise zu blättern:
Aufzeichnungskanäle einrichten
Je nach Aufzeichnungszeitraum, der beim Einrichten eines Kanals gewählt wurde, werden die Daten
H4
- der letzten 4 Stunden (
H1
- der letzten 24 Stunden (
H7
- der letzten 7 Tage ( – mit geringer Auflösung, Speicherzyklus 120 Minuten) aufgezeichnet.
Für die meisten Messsignale in der Heizungs-, Lüftungs- und Klimatechnik bieten 12 Minuten Speicherzyklus (
ausreichend hohe Auflösung. Für Signale, die sich rasch ändern und möglichst genau wiedergegeben werden sollen, wird hingegen die Auf-
zeichnung mit 2 Minuten Speicherzyklus (
Minuten Speicherzyklus – über 4 Stunden – als auch mit 12 Minuten – über 1 Tag – aufzuzeichnen.
Die Aufzeichnung mit 120 Minuten Speicherzyklus (
(z. B. die Außentemperatur).
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
RAM GmbH Mess- und Regeltechnik, Herrsching
– ohne Langzeitspeicherung
– mit Langzeitspeicherung über VisuData
– mit hoher Auflösung, Speicherzyklus 2 Minuten),
– mit geringerer Auflösung, Speicherzyklus 12 Minuten) bzw.
H4
) empfohlen. Meist wird genügend Speicherplatz vorhanden sein, um diese Signale sowohl mit 2
H7
) sollte sich auf Signale beschränken, die sich innerhalb von Stunden nur wenig ändern
+ bzw. +
Histogramm
H1
) bei der Wiedergabe eine
