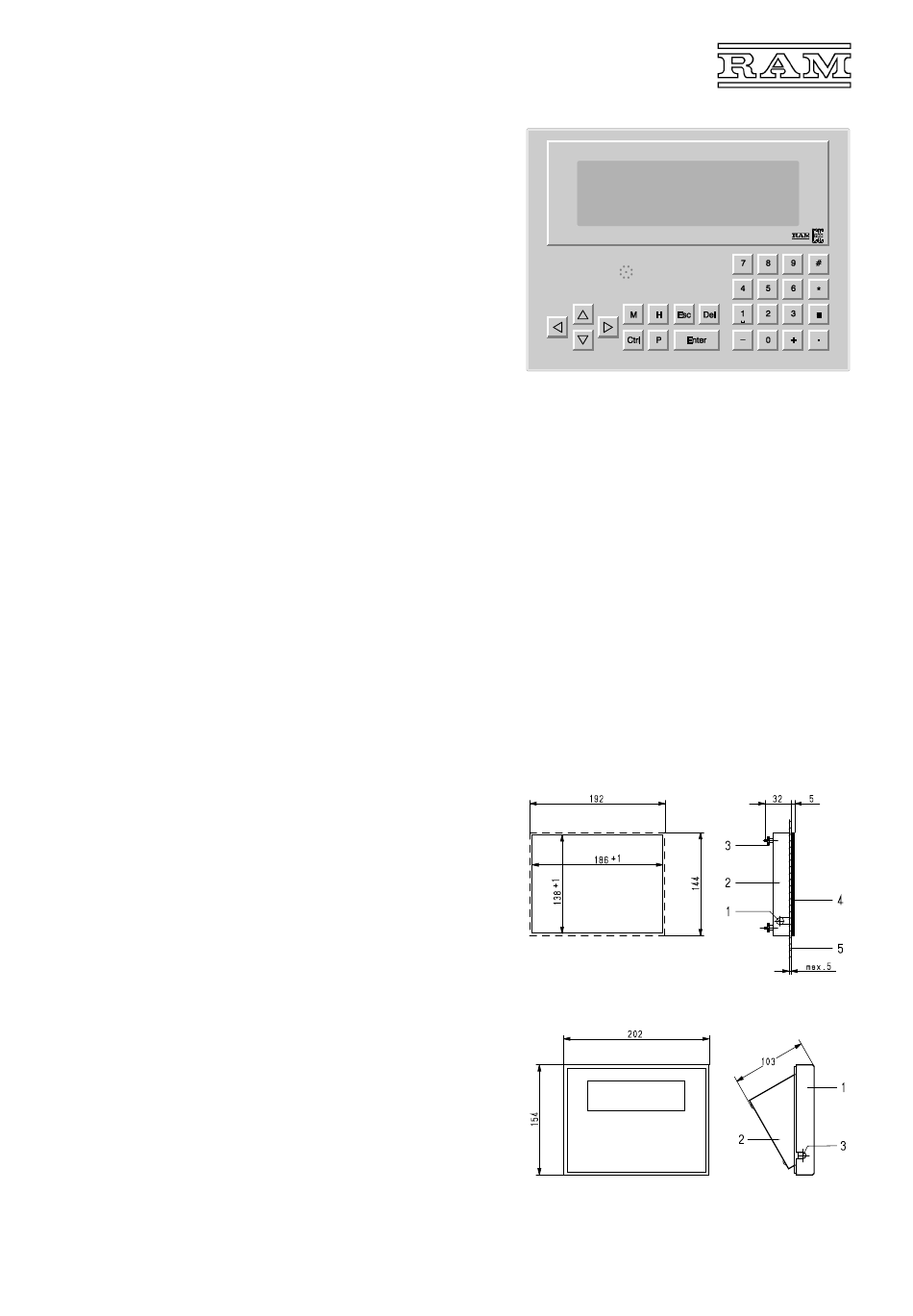

RAM CC600 Bedienungsanleitung Seite 4

LCD-Terminal
620.110 und 620.112
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• beleuchtetes LC-Grafikdisplay mit Folientastatur
• Ausführung im Fronteinbau- und Tischgehäuse
• Anschluss direkt an den Klimacomputer (bis 30m Leitungslänge)
oder über Netzgerät (bis 1000m Leitungslänge)
Zur dezentralen Bedienung an Unterstationen aber auch als Haupt- oder Zweit-
bedienplatz zur Bedienung der gesamten RAM-Computeranlage CC600.
Typenübersicht
LCD-Einbauterminal
LCD-Tischterminal
Beschreibung
Die Einbauversion besitzt ein Aluminiumgehäuse für den spritzwasserdichten
Einbau in eine Schalttafel oder ein Tableau. Das Tischgerät besitzt hingegen
ein Pultgehäuse aus hellgrauem Kunststoff.
Hinter einer hermetisch dicht eingebauten Acrylglasscheibe befindet sich ein
LC-Display (Flüssigkristallanzeige), auf dem alle Parameter des Klimacompu-
ters, aber auch dort aufgezeichnete Grafiken („Histogramme") dargestellt wer-
den können. Wenn eine Störmeldung eintrifft, ebenso bei Bedienung, schaltet
sich automatisch die Hintergrundbeleuchtung ein, so dass die Anzeige auch im
Dunkeln gut lesbar ist. Störmeldungen können über den eingebauten Signal-
geber zusätzlich auch akustisch signalisiert werden.
Die Bedienung erfolgt über eine auf die Bedienung des CC600 abgestimmte
Folientastatur und ist aufgrund der Menüführung sehr einfach zu erlernen.
Die eingebaute Elektronik enthält einen Mikrocomputer mit integriertem Spei-
cher, in dem neben dem Programm auch die Menüs und sonstigen Einstellun-
gen unverlierbar abgelegt sind.
Das Terminal kommuniziert mit dem Klimacomputer über eine serielle Schnitt-
stelle (V11/RS422), die bis etwa 1000m eine sichere Verbindung gewährleistet.
Über dasselbe Kabel wird das Terminal auch mit Spannung versorgt – bis 30m
Leitungslänge direkt vom CC600. Bei größerer Leitungslänge muss die Be-
triebsspannung von einem Netzgerät vor Ort zugeführt werden.
Die Busfähigkeit erlaubt es, an den Klimacomputer bei Bedarf auch mehrere
(bis zu 4) Terminals parallel anzuschließen.
Montage
- Einbauterminal
Das Gerät wird nach Abnehmen des Deckels durch den Tafelausschnitt ge-
steckt, das Anschlusskabel angesteckt und der Nippel zur Zugentlastung in das
seitliche Langloch geschoben. Danach wird der Deckel wieder aufgesetzt und
mit den Rändelmuttern gegen die Schalttafel gespannt, bis die Gummidichtung
zwischen Frontplatte und Schalttafel dicht anliegt.
1 Kabeleinführung
2 Gehäusedeckel 4 Gummidichtung
3 4 Rändelmuttern 5 Schalttafel
- Tischterminal
Zum Anschließen des separat gelieferten Kabels muss der Aufstellfuß durch
Lösen der 4 Schrauben an der Gehäuse-Unterseite abgenommen, das Kabel
im Gerät angesteckt und der Nippel zur Zugentlastung in das seitliche Langloch
geschoben werden. Danach wird der Aufstellfuß wieder aufgesetzt und
festgeschraubt.
1 Gehäuse mit Tastatur, Display und Elektronik
2 rutschfester Aufstellfuß
3 Kabeleinführung
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
4
Typ 620.110
620.112
Technische Daten
Umgebungstemperatur
Schutzart
Gehäuse
Gewicht
Spannungsversorgung
- Betriebsspannung
- Stromaufnahme
- Leitungslänge
Datenschnittstelle
- Anschluss
- interner Abschlusswid. 120Ω, abschaltbar
- Übertragungsrate
- Übertragungslänge
Maßbild
RAM GmbH Mess- und Regeltechnik, Herrsching
10. 01. 2006 09: 23
PQRS TUV
GHI JKL
ABC
0...+50°C
620.110 IP 44 vor der Schalttafel
620.112 IP40
620.110 Aluminium, chromatiert
620.112 Styrol Butatin, RAL 9002
640g bzw. 620g
12V– (8...16V)
~40mA (Stand-by)
~150mA (im Betrieb)
max. 30m
V11(RS242)-Standard
10-pol. Stiftleiste DIN 41651
9 600 Bit/s
max. 1000m
(mit lokaler Stromversorgg.)
K0980
WXYZ 0...9
MNO a/A
DEF
