Erweiterungsmöglichkeiten

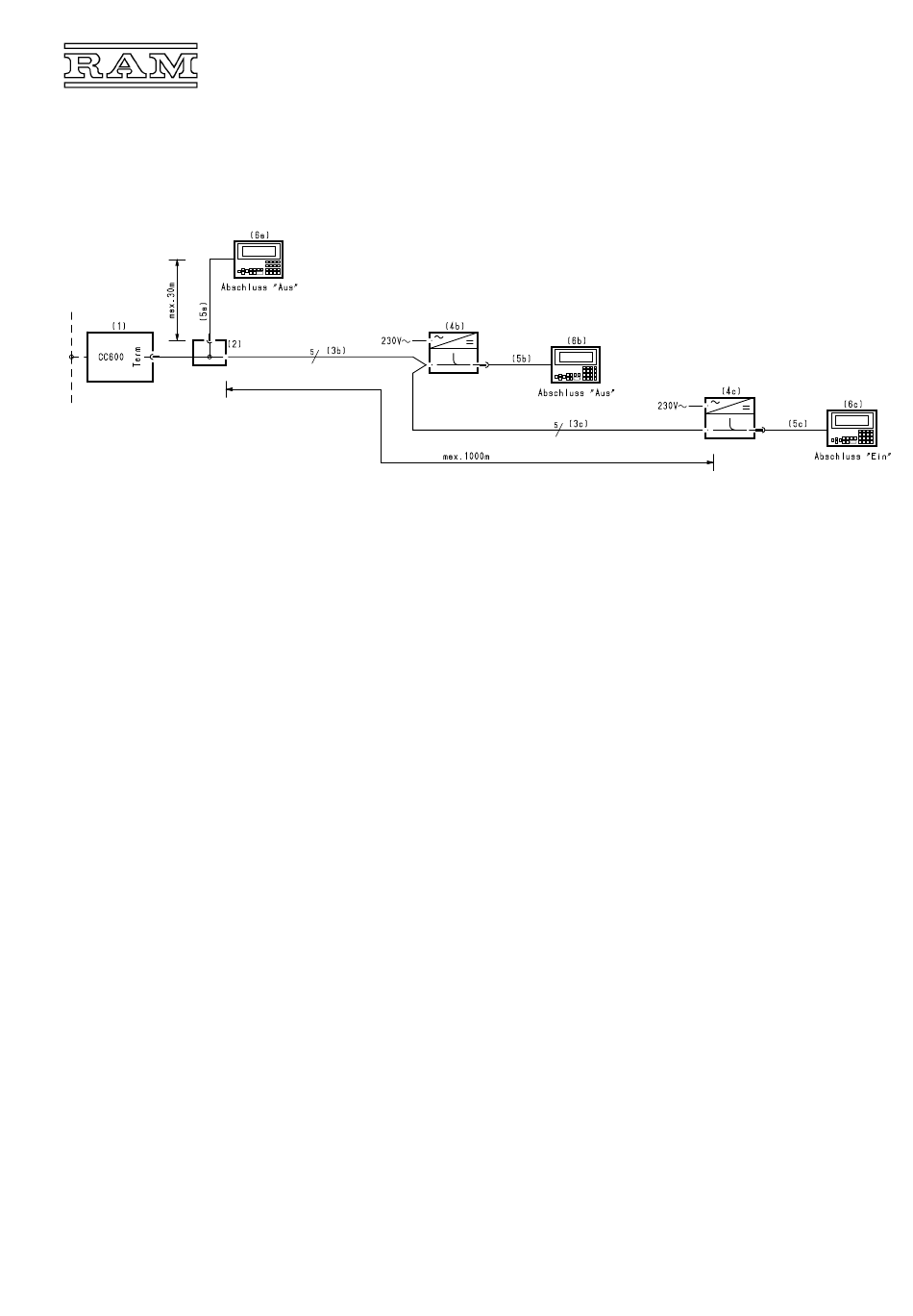

Paralleler Anschluss mehrerer Terminals (Abb. 1.3)
An der Terminal-Schnittstelle des Klimacomputers können aufgrund der Busfähigkeit auch mehrere Terminals betrieben werden, wobei aber
maximal ein Terminal (6a) direkt vom Klimacomputer mit Strom versorgt werden kann. Für die übrigen (6b, 6c) ist ein separates Netzgerät
erforderlich. Ferner ist zu beachten, dass der Leitungsabschluss nur im letzten Terminal (6c) eingeschaltet bleiben darf.
(1) Klimacomputer CC600
Leitrechner (oder Computer-Unterstation), Betriebssystem-Version ab 7.2
(2) Terminal-Klemmblock
Anschlussklemmen mit Rundstecker, Kabel 0,5m lang
(3b, c) Datenleitung
Fernsprechkabel J-Y(St)Y 3x2x08
(4b, c) Terminal-Netzgerät
Anschaltgerät im Wandaufbaugehäuse mit Steckernetzteil 12V–
(5a...c) Terminal-Anschlusskabel
Anschlusskabel mit Flaka-/ Rundstecker, max. 30m lang
(6a...c) LCD-Terminal
Ausführung im Schalttafeleinbau- bzw. Tischgehäuse
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
RAM GmbH Mess- und Regeltechnik, Herrsching
Baureihe (600/)610/650/660
610.615
-
620.118
620.115 / ...m
620.110 / 620.112
