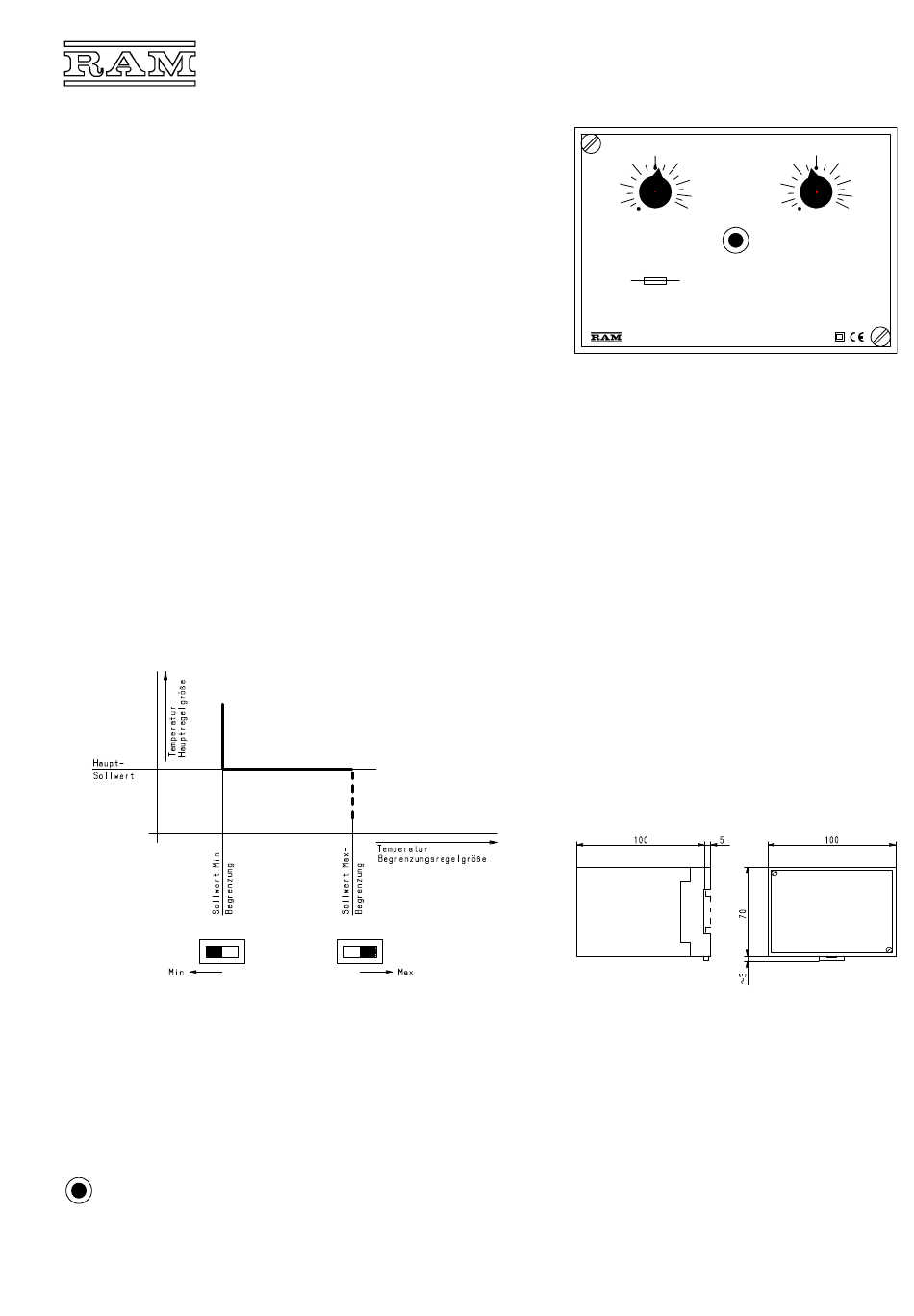

RAM 441.011 Bedienungsanleitung

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• Grundgerät für Temperatur-Sequenzregelungen
• Min- oder Max-Temperaturbegrenzung (umschaltbar)
• Ansteuerung von maximal 6 Ausgangsstufen nach Bedarf
• Außenfühler zur Sommerkompensation anschließbar
• Sollwertbereich für Haupt- und Begrenzungsfunktion –15...+60°C
In Verbindung mit Ausgangsstufen zur mehrstufigen Temperaturregelung mit
Min- oder Maxbegrenzung, insbesondere zur Raumtemperaturregelung in Lüf-
tungs- und Klimaanlagen mit Minimalbegrenzung der Zulufttemperatur.
Beschreibung
Der Sequenzregler enthält Haupt-, Begrenzungs- und Kompensationsbrücke
und die Stromversorgung für vier bis sechs Ausgangsstufen - je nach Strom-
aufnahme, Gesamtbelastung des Sequenzreglers max. 300mA.
In der Hauptbrücke wird der Istwert der Temperatur mit dem eingestellten Soll-
wert verglichen. Das verstärkte Brückensignal steuert die einzelnen Ausgänge,
entsprechend der an den Ausgangsstufen eingestellten Funktionsfolge, in Se-
quenz an.
Der Begrenzungsfühler wirkt wahlweise als Minimal- oder Maximalbegrenzung.
Im Begrenzungsfall bestimmt er allein das Ausgangssignal des Sequenzreglers
(absolute Begrenzung). Ist ein Kompensationsfühler angeschlossen, wird der
eingestellte Hauptsollwert ab 20°C Außentemperatur stetig um 0,5K je 1K
Außentemperaturanstieg angehoben.
An der Gerätefront befinden sich Einsteller für Haupt- und Begrenzungssollwert
und eine LED zur Betriebsanzeige. Der Schalter zur Einstellung der Be-
grenzungsfunktion Min-Max sowie die Netzsicherung sind bei abgezogenem
Regler von der Geräteunterseite zugänglich.
An den Sequenzregler sind ein Fernversteller für den Hauptsollwert und Anzei-
gegeräte zur Temperaturanzeige anschließbar.
Einstellung
Das Diagramm veranschaulicht die Bedeutung der beiden Einstellknöpfe sowie
des Schiebeschalters "Begrenzung" im Geräteinnern:
Min - Max ... Funktion als Minimal- bzw. Maximalbegrenzung,
Aus ... Begrenzungsfunktion ausgeschaltet.
Bei Anschluss eines Sollwertfernverstellers ist der Hauptsollwert des Sequenz-
reglers auf Marke (20°C) zu stellen!
Die Justierpunkte der einzelnen Ausgänge bezogen auf den Sequenzregler-
sollwert werden an den Ausgangsstufen eingestellt.
LED-Anzeige
Betriebsanzeige, leuchtet bei intakter Stromversorgung.
Mögliche Fehlerursachen: Netzspannung fehlt, Netzsicherung
im Regler defekt, Überlastung der Stromversorgung.
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
